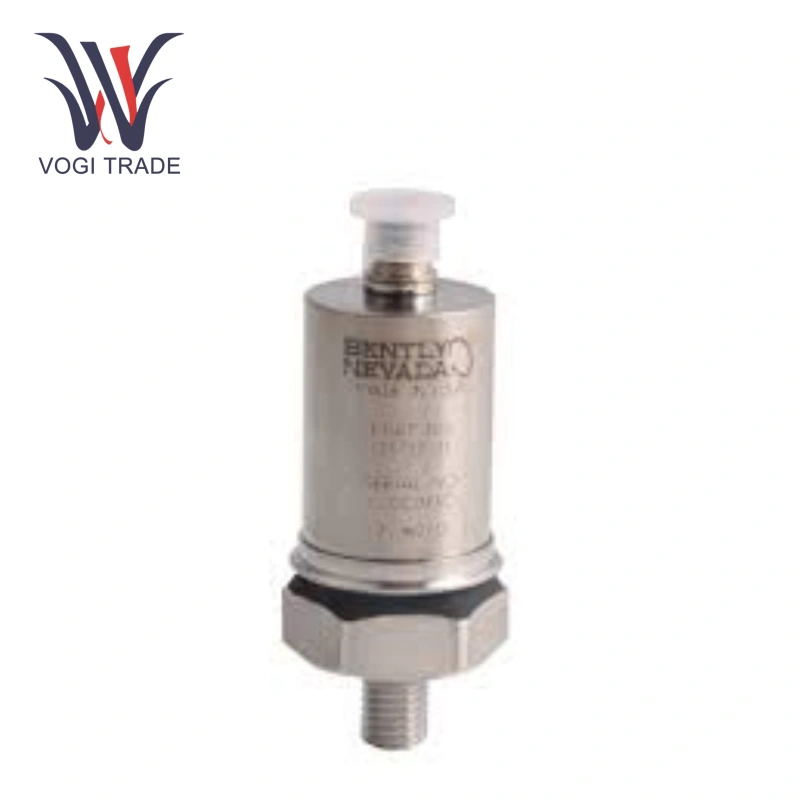

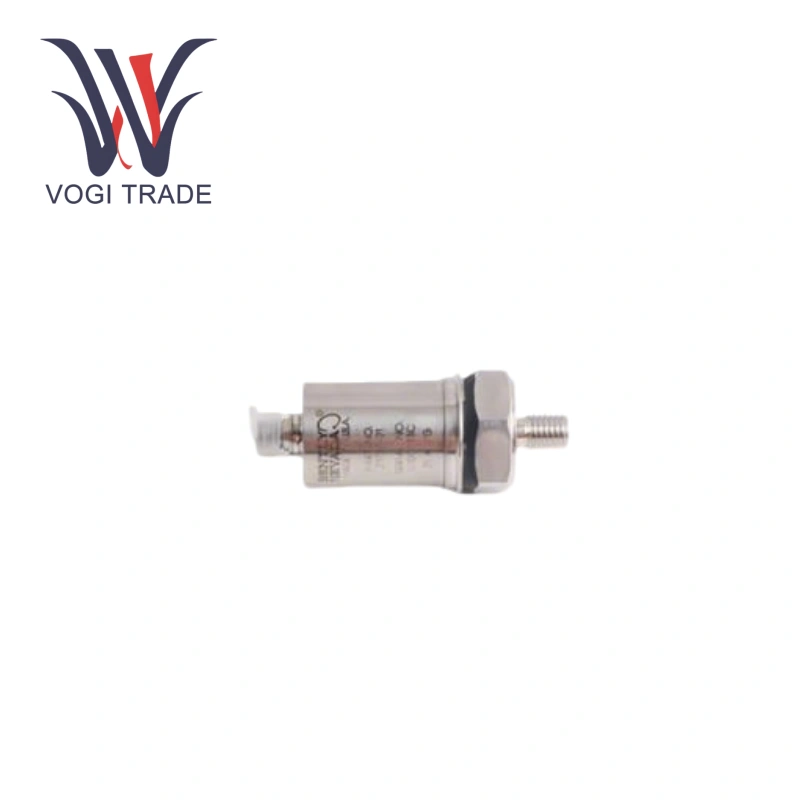

به طور کلی نوادا 23732-01

بررسی اجمالی محصول

خصوصیات خروجی (شتاب سنج):

حساسیت: 25 میلی ولت در گرم (2.55 میلی ولت بر متر بر ثانیه) 5 ٪.

دامنه شتاب: 75 گرم (735 متر بر ثانیه) قله.

پاسخ فراوانی:

10 هرتز تا 20 کیلوهرتز (600 cpm تا 1.2 میلیون در دقیقه) ± 3 dB.

30 هرتز تا 10 کیلوهرتز (1800 cpm تا 600000 cpm) 5 ٪.

فرکانس رزونانس نصب شده: حداقل 30 کیلوهرتز.

خطی دامنه:

1 ٪ تا 50 گرم (490 متر بر ثانیه) قله.

5 ٪ تا 75 گرم (735 متر بر ثانیه) قله

داخلی به سیستم مشترک ، با جداکننده های داخلی که جداسازی از محفظه دستگاه را فراهم می کنند.

زنده ماندن شوک: قله 5000 گرم (49.050 متر در ثانیه) اوج

مشخصات ماژول رابط

ورودی: نیازهای برق -18 تا -24 VDC ، حداکثر 15 میلی آمپر (10 میلی آمپر معمولی). حداکثر طول کابل 305 متر (1000 فوت).

خروجی: حساسیت 100 میلی ولت بر گرم (10.2 mV/m/s²) اسمی.

محدودیت های محیطی: دمای کار -40 درجه سانتیگراد تا 100 درجه سانتیگراد (-40 درجه فارنهایت تا +212 درجه فارنهایت) ، رطوبت نسبی تا 95 ٪ غیر ضمنی ، وزن 170 گرم (6 اونس).

نشان

به طور کلی نوادا 23732-01 با حساسیت 25 میلی ولت در گرم (2.55 میلی ولت بر متر بر ثانیه) 5 ± 5 ٪ و خطی دامنه عالی داده های اندازه گیری دقیق را تضمین می کند.

به طور کلی نوادا 23732-01 با دامنه پاسخ فرکانس 10 هرتز تا 20 کیلوهرتز به طور کامل تغییرات شتاب در تجهیزات را در شرایط مختلف عملیاتی ضبط می کند.

Bally Nevada 23732-01 از محفظه فولاد ضد زنگ 316L استفاده می کند ، خوردگی و مقاومت در برابر سایش عالی را ارائه می دهد و از عملکرد پایدار طولانی مدت در محیط های سخت اطمینان می دهد.

به طور کلی نوادا 23732-01 با حداکثر طول کابل 305 متر بین ماژول رابط و مانیتور انتقال سیگنال از راه دور در امکانات بزرگ صنعتی را تسهیل می کند.

کاربرد

به طور کلی نوادا 23732-01 برای نظارت بر شتاب لرزش تجهیزات بزرگ مانند توربین های بخار و ژنراتورها استفاده می شود و سریعاً گسل های بالقوه مانند اجزای شل و سایش را شناسایی می کند.

به طور کلی نوادا 23732-01 مناسب برای نظارت بر وضعیت عملیاتی پمپ ها ، کمپرسورها و سایر تجهیزات موجود در گیاهان پتروشیمی.

لوازم جانبی و نقاشی های بعدی

این سند نقشه های ابعادی مفصلی از شتاب سنج و ماژول رابط را برای نصب و ادغام آسان ارائه می دهد.

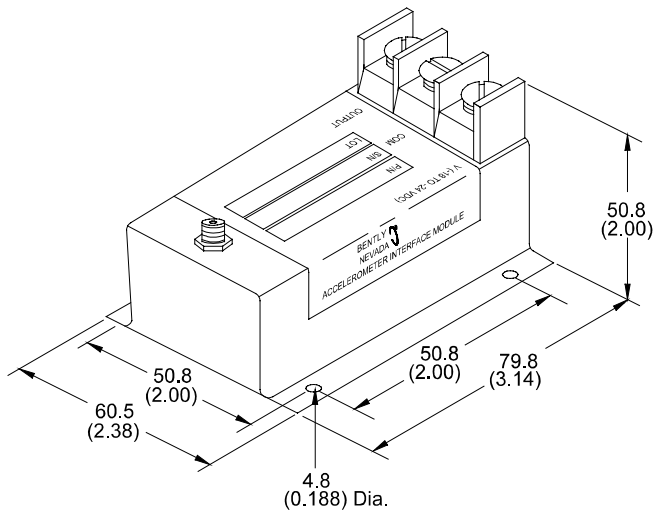

طراحی ابعادی ماژول رابط (شکل 1):

این نقاشی ابعاد فیزیکی ماژول رابط را نشان می دهد و برای برنامه ریزی نصب مفید است.

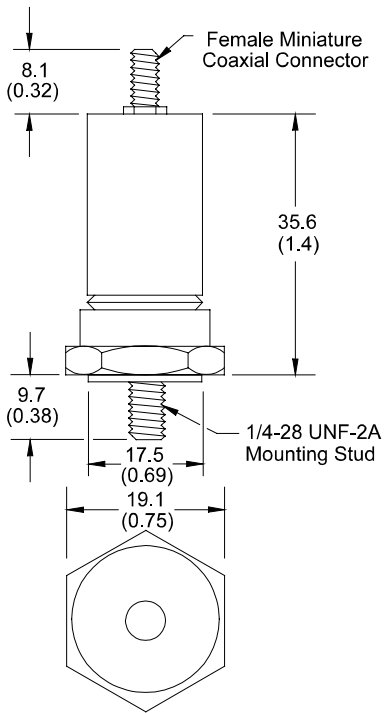

23732 نقاشی بعدی شتاب سنج (شکل 2):

این نقاشی ابعاد مفصلی (در میلی متر/اینچ) از شتاب سنج 23732-01 ، از جمله موضوعات نصب و ارتفاع را ارائه می دهد و یک مرجع اصلی برای نصب است.
