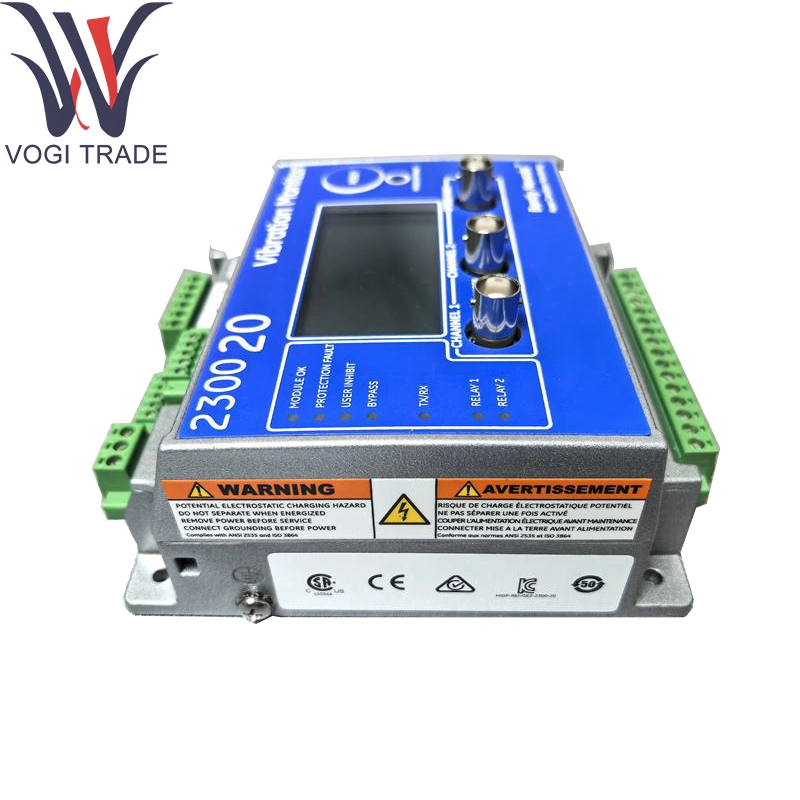

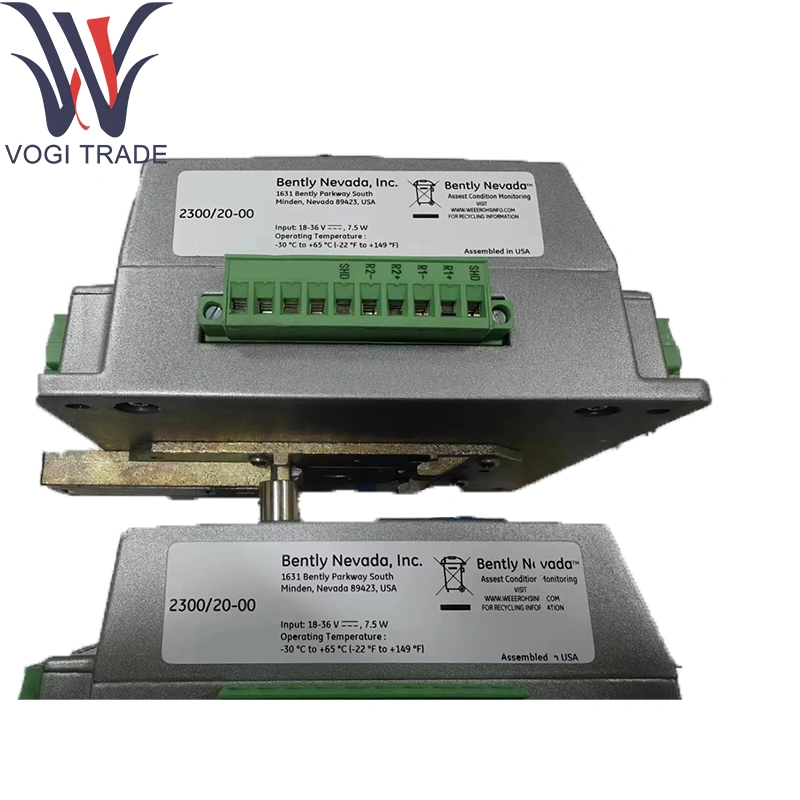

به طور کلی نوادا 2300/20-00

اطلاعات سفارش

2300/20-AA: مانیتور با خروجی 4-20 میلی آمپر

(از جمله مونتاژ Mount Mount Rail Mount ، Manual و Monitor Configuration Software)

پاسخ: گزینه مصوبات

00 هیچ

02 چندین گواهی جو انفجاری (ATEX/IECEX/CSA)

پارامترهای فنی

ورودی:

کاوشگر مجاورت (ادی جریان) 0-50 VP-P برای نوادا 2300/20-00

مبدل سرعت (IEPE) 0.1 - 100 میلی متر در ثانیه RMS

خروجی (قابل انتخاب):

10 ولت آنالوگ (به 2 k Ω)

حلقه فعلی 4-20 میلی آمپر (RL ≤ 600 Ω) از Banty Nevada 2300/20-00

پاسخ فرکانس: 2 هرتز - 10 کیلو هرتز (1 db)

دقت کسب کنید: 1 ± در مقیاس کامل

وضوح: تبدیل آنالوگ 12 بیتی

فیلتر کردن:

ثابت 2 هرتز ثابت

سطح پایین قابل انتخاب در 1 ، 2 ، 5 یا 10 کیلوهرتز

توابع زنگ هشدار: دو هشدار مستقل در هر کانال ، نقاط تنظیم قابل برنامه ریزی درست

جداسازی: 2 کیلو ولت گالوانیک کانال به زمین

قدرت: 24 ولت DC (18-32 ولت DC) ، حداکثر 2 W برای نوادا 2300/20-00

دمای کار: 0 درجه سانتیگراد تا +70 درجه سانتیگراد (استاندارد)

تابع محصول

تهویه سیگنال: سیگنال های پروب خام را در Banly Nevada 2300/20-00 برای خروجی های کاهش یافته از سر و صدا تقویت و خطی می کند.

نظارت هشدار: به طور مداوم سطح لرزش را در برابر آستانه های سفر مقایسه می کند و هشدارها را از طریق نوادا 2300/20-00 به ماژول های قفسه گزارش می دهد.

Diagnostics: داخلی خود را مانیتور کابل سنسور مانیتور ، گسل های پرچم دار از طریق اتوبوس وضعیت قفسه.

Cماژول های پشتیبانی سنگ معدن

2300/00 شاسی قفسه: خانه های حداکثر 8 ماژول از جمله Banly Nevada 2300/20-00 ، قدرت صفحه و اتوبوس داده را فراهم می کند

ماژول CPU 2300/01: خروجی ماژول رابط به سیستم های میزبان

ماژول رله 2300/03: خروجی های رله Form-C را برای سیگنال های زنگ هشدار فراهم می کند

2300/04 ماژول خروجی آنالوگ: خروجی های کانال را به حلقه های 4-20 میلی آمپر تبدیل می کند
