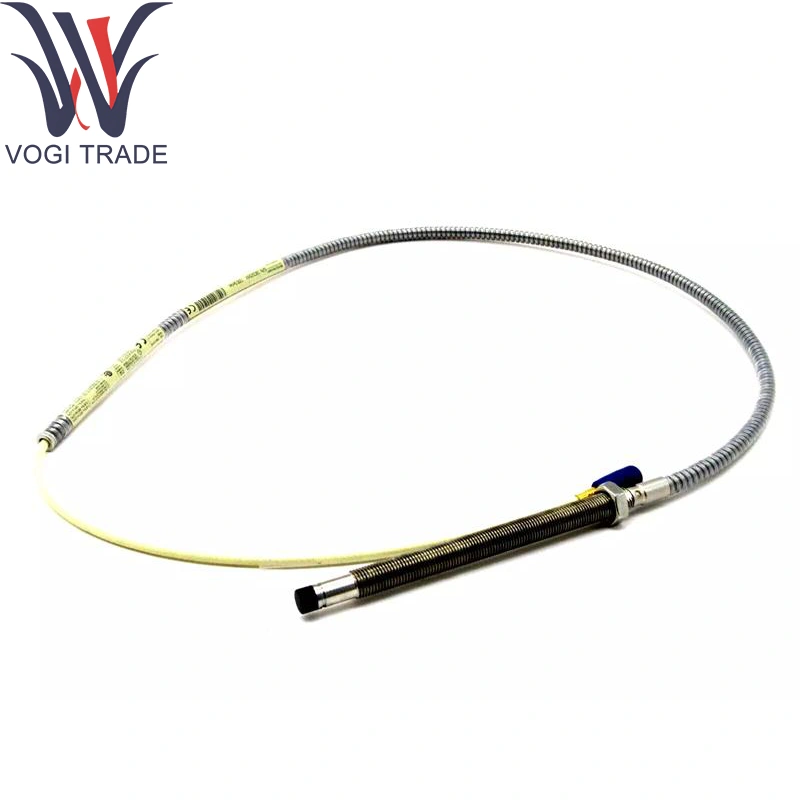

به طور کلی نوادا 21505-00-12-05-02

اطلاعات سفارش

شماره قسمت: 21505-00-12-05-02

سری: 7200 سیستم کاوشگر مجاورت

قطر نوک کاوشگر: 8 میلی متر (0.315in)

طول بدن پروب: اسمی 64 میلی متر (2.52in) ؛ طول کلی شامل کابل با توجه به طول کابل متفاوت است

کد طول کابل ("12"): 1.2m (4.0ft) با کابل با دمای بالا و بافته

کانکتور: مینی دین مینی دین قابل جابجایی

موضوع نصب: استاندارد 3/8-24UNF

پارامترهای فنی

دامنه اندازه گیری خطی: 2 میلی متر (80mils) برای نوادا 21505-00-12-05-02

حساسیت: 7.87mV/میکرومتر (200MV/MIL) 5 ± 5 ٪ در هنگام استفاده از پروکسیمیتور تطبیق

دامنه ولتاژ خروجی: -2V تا -18VDC (بیش از محدوده خطی)

پاسخ فرکانس: DC به 10kHz (نقطه -3db)

دمای عملیاتی:

کاوشگر: -35 درجه سانتیگراد تا +177 درجه سانتیگراد در نوادا 21505-00-12-05-02

کابل: -51 درجه سانتیگراد تا +200 درجه سانتیگراد

امتیاز فشار: مناسب برای استفاده در محیط های تحت فشار تا 10،000psi

حفاظت از محیط زیست: IP67 هنگام جفت شدن

تابع محصول

عملکرد اولیه: فاصله بین نوک پروب و هدف رسانا را به سیگنال های ولتاژ متناسب با استفاده از Banly Nevada 21505-00-12-05-02 تبدیل می کند.

سیگنال خروجی: سیگنال آنالوگ پردازش شده توسط ماژول پروکسیمیتور برای اندازه گیری شافت.

نقش سیستم: سنجش هسته را در نوادا 21505-00-12-05-02 برای نظارت بر لرزش و تشخیص موقعیت فراهم می کند.

نصب: نصب شده در براکت یا سوراخ در نزدیکی سطح شافت.

مناطق کاربردی

توربین های بخار: نظارت بر لرزش تحمل با Banly Nevada 21505-00-12-05-02

توربین های گازی: محافظت بیش از حد و نظارت بر شافت

کمپرسورها: تشخیص تراز شفت

موتورها و ژنراتورها: تحمل تشخیص گسل با استفاده از Banly Nevada 21505-00-12-05-02

پمپ ها: نظارت بر کاویتاسیون و بی ثباتی روتور

ماشین آلات صنعتی: نیازهای اندازه گیری پر سرعت
