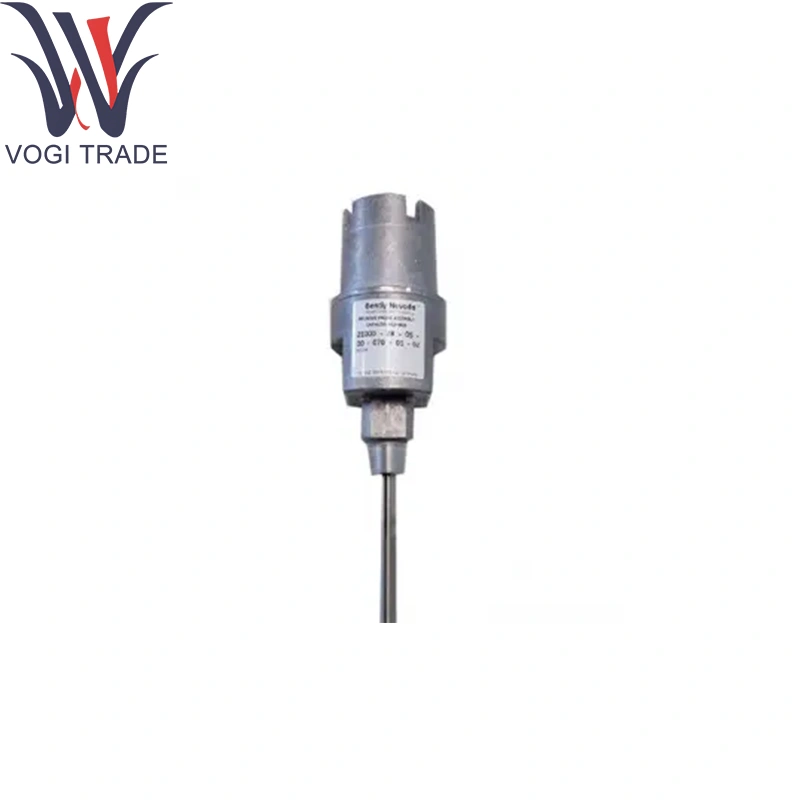

برند: بنگل نواداشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 13اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنبه طور کلی نوادا 21000-16-10-00-256-13-02 برای نصب پروب های مجاورت سری 3300XL از طریق پوشش های مسکن یا فلنج های ساختاری استفاده می شود.
| ساخت |
بنگل نوادا |
| شماره مدل |
21000-16-10-00-256-13-02 |
| شماره سفارش |
21000-16-10-00-256-13-02 |
| کاتالوگ |
21000 |
| شرح |
مجامع مسکن کاوشگر مجاورت |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
1 متر |
| وزن |
0.5 کیلوگرم |
اطلاعات سفارش
21000-AA-BB-CC-DDD-EE-FF
پاسخ: کاوشگر با کانکتور
00 پروب مورد نیاز نیست
14 420 هسته ای
16 3300 XL پروب 8mm
26 3300 کاوشگر NSV
27 3300 کاوشگر NSV ، مصوبات منطقه خطرناک قابل انتخاب
28 3300 XL پروب 8mm ، مصوبات منطقه خطرناک قابل انتخاب
29 3300 XL Probe 11mm
30 3300 XL پروب 11mm ، مصوبات منطقه خطرناک قابل انتخاب
31 3300 پروب NSV XL با محافظ اتصال دهنده
32 3300 XL Probe NSV با محافظ اتصال ، مصوبات منطقه خطرناک قابل انتخاب
33 3300 XL 8mm پروب با محافظ اتصال دهنده
34 3300 XL پروب 8mm با محافظ اتصال ، مصوبات منطقه خطرناک قابل انتخاب
35 3300 xl 11mm پروب با محافظ اتصال
36 3300 XL پروب 11mm با محافظ کانکتور ، مصوبات منطقه خطرناک قابل انتخاب
37 3300 XL Probe 8mm ، ETR ، مصوبات منطقه خطرناک قابل انتخاب (فقط برای 21000 فقط در دسترس است)
ب: طول کابل پروب
00 کابل پروب مورد نیاز نیست
05 0.5 متر (20 اینچ)
10 1.0 متر (39 اینچ)
12 12.0 در
18 18.0 در
24 24.0 در
30 30.0 در
36 36.0 در
ج: آداپتور ایستاده (ابعاد گزینه C)
15 حداقل طول 1.5 در (38 میلی متر)
75 حداکثر طول 7.5 در (191 میلی متر)
توصیه
سفارش در افزایش 0.5 در (13 میلی متر)
نمونه
1.5 در (38 میلی متر) = 15
بدون آداپتور ایستاده = 00
D: نفوذ پروب (گزینه D بعد)
10 حداقل طول 1.0 در (25.4 میلی متر)
دیگر
توصیه
سفارش در افزایش 0.1 در (3 میلی متر)
نمونه
3.7 در (94 میلی متر) = 037
22.4 در (569 میلی متر) = 224
ه: اتصالات
00 بدون اتصالات
01 One 3/4-14 NPT Explosion-Proof-Fitting One 3/4-14 NPT PLUG
02 دو عدد 3/4-14 NPT اتصالات ضد انفجار
پلاگین NPT 03 یک 3/4-14
یک کاهش دهنده 3/4-14 تا 1/2-14 NPT
برای اندازه کابل زیر یک مهر و موم کابل با Grommets:
• 1/8 تا 3/16 اینچ
• 1/4 تا 5/16 اینچ
• 5/16 تا 3/8 اینچ
04 One 3/4-14 NPT Plug
F: موضوع نصب
01 به عنوان بازیگران بدون نخ
02 3/4-14 NPT
اگر گزینه طول آداپتور ایستاده 00 نباشد ، باید سفارش داده شود.
04 1/2-14 BSP
پارامترهای فنی
مواد: بدن 316SS ؛ عایق PPS ؛ ویتون O حلقه برای نوادا 21000-16-10-00-256-13-02
امتیاز فشار: حداکثر 10000psi (با انتخاب مناسب حلقه O)
درجه حرارت: -35 درجه سانتیگراد تا +200 درجه سانتیگراد
مقاومت در برابر لرزش: ملاقات با IEC 60068 2 6 ، 5G سینوسی ، 50Hz-500Hz در Benly Nevada 21000-16-10-00-256-13-02
EMC SHIELDING: ضعف 100DB EMI/RFI را در 1 گیگاهرتز در هنگام جفت شدن فراهم می کند
Ingress Protection: IP68 (با اتصالات جفت شده و حلقه های O نصب شده)
تحمل تراز: غلظت 0.1 میلی متر ± به کف فلنج
تابع محصول
پشتیبانی و تراز کاوشگر: دقیق پروب های مجاورت را از طریق Bantly Nevada 21000-16-10-00-256-13-02 در شکاف های هوایی کنترل شده به شفت های چرخان قرار می دهد.
مهر و موم محیطی: از ورود کابل از آلاینده ها محافظت می کند.
جداسازی ارتعاش: انتقال لرزش ساختاری را تضعیف می کند.
قابلیت خدمات: طراحی پیچیده اسیر ، نگهداری پروب را بدون جداسازی فلنج امکان پذیر می کند.
مناطق کاربردی
توربین های بخار و گازی: محفظه های نصب شده با فلنج با Bantly Nevada 21000-16-10-256-13-02 در پوشش های بلبرینگ برای نظارت بر ترخیص.
کمپرسورها و پمپ ها: اتصالات نفوذ فشار بالا در محیط های روغن کاری شده.
موتورها و ژنراتورهای صنعتی: سنجش موقعیت شفت مهر و موم شده با استفاده از نوادا 21000-16-10-00-256-13-02.
دریایی و دریایی: مقاوم در برابر خوردگی مقاوم در برابر نوادا 21000-16-10-00-256-13-02 در محیط های نمکی.
سلولهای آزمایش و سکوهای تحقیق و توسعه: وسایل تغییر سریع برای تشخیص آزمایشگاه.
