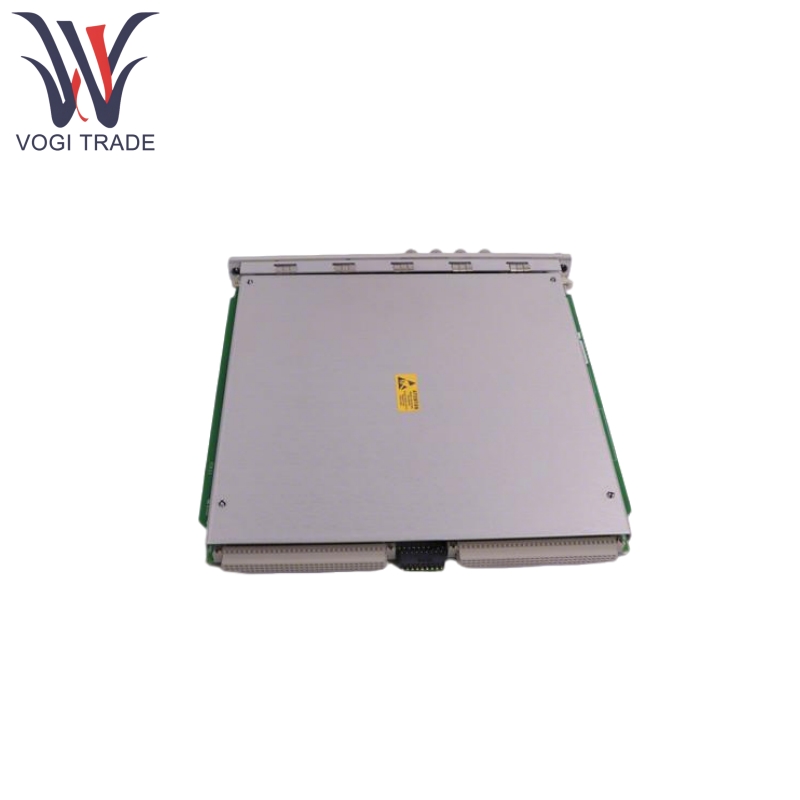

بنگل نوادا 176449-09

ویژگی های محصول

به طور کلی نوادا 176449-09 دارای طراحی 4 کانال است که کانال هایی برای پشتیبانی از 2 عملکرد نظارت به طور همزمان به صورت جفت برنامه ریزی شده است (به عنوان مثال ، کانال های 1-2 برای شتاب ضربه و کانال های 3-4 برای سرعت متقابل).

به طور کلی نوادا 176449-09 از 4 عملکرد اصلی مانند شتاب ضربه ، شتاب 2 ، سرعت گیرنده ، سرعت گیرنده فرکانس پایین پشتیبانی می کند.

فیلترهای نوادا 176449-09 (پرش بالا ، کم گذر ، انتگرال و غیره) ، تقویت و استخراج ویژگی ها از سیگنال ورودی ، و مقادیر استاتیک را تولید می کند (به عنوان مثال ، اوج ، RMS ، 1X/2X دامنه و فاز).

به طور کلی نوادا 176449-09 دارای یک فیلتر صاف کننده داخلی (8 چرخش میانگین) برای بهبود پایداری داده ها است و از تجزیه و تحلیل باند زاویه میل لنگ (6 دامنه زاویه قابل تنظیم کاربر) پشتیبانی می کند تا به طور دقیق ویژگی های لرزش فاز خاص را ضبط کند.

به طور کلی نوادا 176449-09 را می توان با آستانه های "هشدار" برای هر مقدار استاتیک و آستانه "خطر" برای هر 2 مقدار استاتیک تنظیم کرد و هشدارهای خارجی را در هنگام ایجاد هدایت کرد.

پانل جلوی مجهز به خروجی های بافر (1 کانکتور کواکسیال در هر کانال) برای پشتیبانی از مولتیپلکس سیگنال ، و یک خروجی لگد 4-20mA (متناسب با مقیاس کامل) برای بایگانی داده های آسان است.

نشانگر LED پانل جلو وضعیت عملکرد زمان واقعی را نشان می دهد (به عنوان مثال هشدار کانال ، ماژول عادی و غیره). ولتاژ تعصب خروجی برای سیستم خودآزمایی و تشخیص گسل سنسور.

توابع محصول

کسب سیگنال:

به طور کلی نوادا 176449-09 می تواند سیگنال های لرزش را از سنسورهای لرزه ای دریافت کند (به عنوان مثال شتاب سنج ، سنسورهای سرعت Velomitor) ، که منعکس کننده وضعیت لرزش مکانیکی میل لنگ یا سر متقاطع کمپرسورهای متقابل است.

تهویه سیگنال:

به طور کلی نوادا 176449-09 نویز را از بین می برد و اجزای فرکانس مؤثر را از طریق فیلترهای داخلی (پاس بالا ، کم گذر ، فیلتر انتگرال و غیره) از بین می برد. سیگنال ها را تقویت و اصلاح می کند و پارامترهای استاتیک مانند مقدار اوج و مقدار RMS را محاسبه می کند.

قضاوت هشدار:

به طور کلی نوادا 176449-09 مقادیر استاتیک محاسبه شده را با آستانه های "هشدار" و "خطر" از پیش تعیین شده مقایسه می کند و اگر از آستانه ها فراتر رفته باشد ، زنگ خطر مربوطه (نشان داده شده توسط LED یا خروجی خارجی) را ایجاد می کند.

خروجی داده ها:

به طور کلی نوادا 176449-09 سیگنال های پردازش شده (به عنوان مثال سیگنال های لاگگر 4-20 میلی آمپر ، سیگنال های خروجی بافر) را به رایانه میزبان یا دستگاه ضبط برای نظارت در زمان واقعی و تجزیه و تحلیل تاریخی منتقل می کند.

پارامترهای محصول

موارد زیر به طور قابل توجهی نوادا 176449-09 جزئیات مانیتور سرعت Impulse Reciping است.

ورودی سیگنال: از سیگنال های کاوشگر 1-4 یا سیگنال های سنسور لرزه ای پشتیبانی می کند

امپدانس ورودی: سیگنال های شتاب> 10 kΩ ، سیگنال های سرعت> 1 MΩ

شتاب پالس/شتاب 2: 0.51-11.72 میلی ولت/(m/s²) (5-115 میلی ولت در گرم)

سرعت متقابل/سرعت متقابل با فرکانس پایین: 3.54-22.64 MV/(mm/s) (90-575 MV/(در/s))

مصرف برق: 7.7 وات (اسمی)

خروجی ورود به سیستم: 4-20 میلی آمپر (متناسب با مقیاس کامل) ، مقاومت بار 600 Ω ، دقت 0.05 میلی آمپر (محیط)

خروجی بافر: امپدانس 550 Ω (معمولی) ، از اتصال کوتاه محافظت می شود

حداکثر جریان خروجی: 40 کارشناسی

شتاب پالس: پاس بالا 3-3000 هرتز (اوج) ، 10-3000 هرتز (RMS) ، پاس کم 30-30000 هرتز (قله) ، 40-30،000 هرتز (RMS)

سرعت متقابل: پاس بالا 1-400 هرتز (اوج) ، 10-400 هرتز (RMS) ؛ پاس پایین 40-5500 هرتز (اوج) ، 60-5500 هرتز (RMS) ؛ فیلترهای HZ (RMS) ؛

فیلتر: 4 قطبی Highpass/Lowpass (80 dB/Decation) ، فیلتر تعصب 1 قطبی (-3 db@0.01 هرتز)

دامنه آستانه: 0-100 ٪ مقیاس کامل (محدود توسط محدوده سنسور)

صحت: 0.13 ± adment از هدف

تأخیر: 1-60 ثانیه برای هشدار (1 مرحله دوم) ، 0.1 ثانیه برای خطر (اسمی) یا 1-60 ثانیه

دمای عملیاتی: -30 درجه سانتیگراد تا +65 درجه سانتیگراد با ماژول I/O غیر موذ

دمای ذخیره سازی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد ،

رطوبت: 95 ٪ غیرحضوری
