بنتلی نوادا 176449-04

پارامترهای فنی

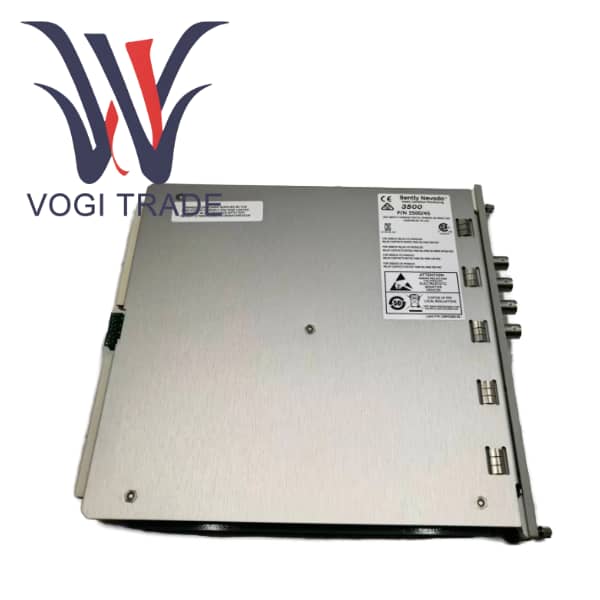

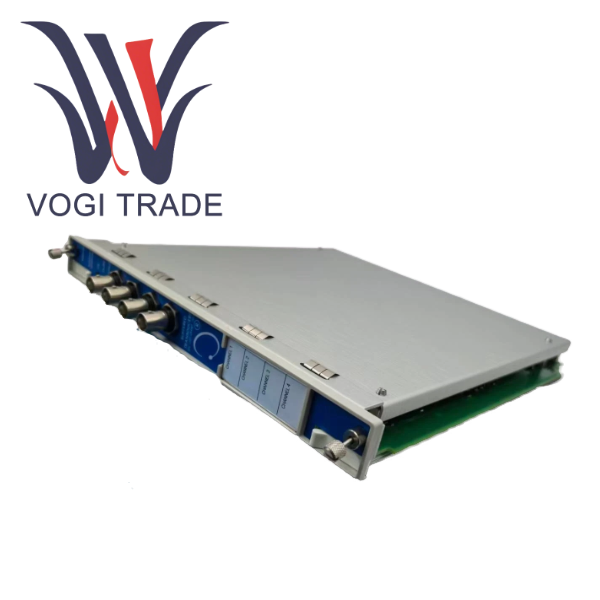

نوع محصول                          3500/45 Position Monitor

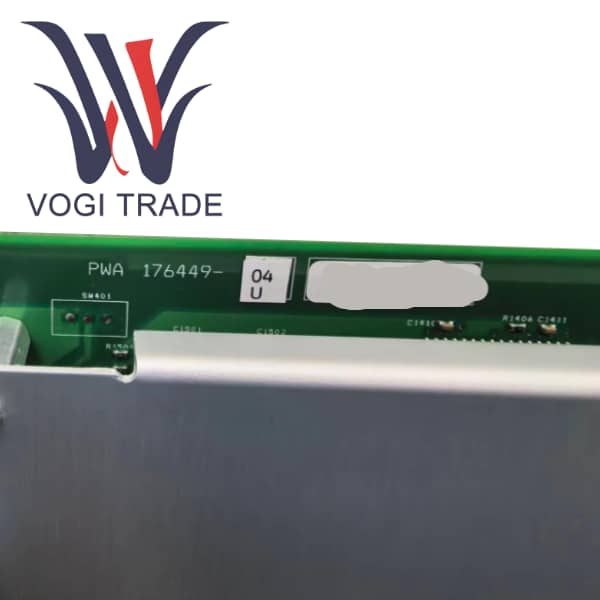

شماره قطعه PN                     176449-04

ابعاد فیزیکی                241.3 میلی متر در ارتفاع x 24.4 میلی متر در عرض x 241.8 میلی متر در عمق (9.50 اینچ x 0.96 اینچ در 9.52 اینچ)

وزن                                 0.91 کیلوگرم / 2.0 پوند

کانال‌های ورودی                       4 کانال، از Proximitor®، RPT، DC LVDT، AC LVDT، TMR پشتیبانی می‌کنند.

مصرف برق معمولی      8.5 وات.

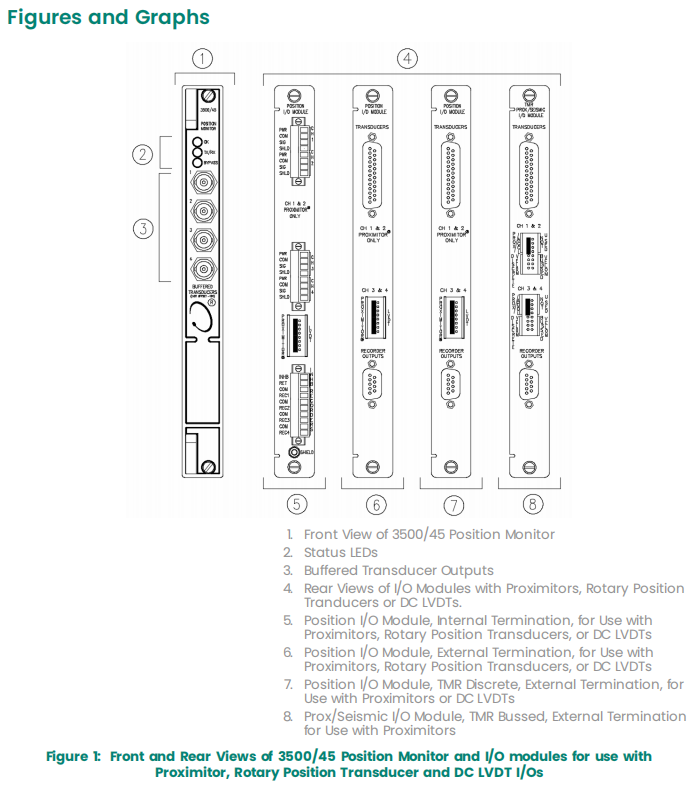

ال ای دی پنل جلو

OK LED                                  نشان می دهد که ماژول به طور عادی کار می کند.

TX/RX LED                            نشان می دهد که ماژول به طور معمول با ماژول های دیگر در رک 3500 ارتباط برقرار می کند.

LED bypass                           نشان می دهد که ماژول در حالت بای پس است.

خروجی

خروجی سیگنال اصلی را بافر کنید         یک کانکتور کواکسیال پانل جلویی برای هر کانال

خروجی آنالوگ 4-20 میلی آمپر                      یک کانال در هر کانال، ظرفیت بار 0-600 Ω، محدوده انطباق ولتاژ 0 تا +12 Vdc.

عملکرد اندازه گیری

دقت                            مقدار معمولی ±0.33٪ مقیاس کامل، حداکثر مقدار ±1٪ مقیاس کامل.

پاسخ فرکانس            فیلتر مستقیم-3 دسی بل در 1.2 هرتز؛ فیلتر شکاف-3 دسی بل در 0.41 هرتز. این ویژگی فیلتر پایین گذر، آن را قادر می‌سازد تا روی سیگنال‌های موقعیت آرام یا ثابت تمرکز کند و به طور موثر نویز ارتعاش فرکانس بالا را فیلتر کند.

منبع تغذیه سنسور

پروکسیتور/RPT                        -24 Vdc

DC LVDT                                +15 Vdc

AC LVDT                                 2.3 Vrms، موج سینوسی 3400 هرتز

پتانسیومتر چرخشی               -12.38 Vdc

دمای کارکرد             -30 درجه سانتی گراد تا +65 درجه سانتی گراد.

گواهینامه مناطق خطرناک     CSA/NRTL/C کلاس I، گروه 2 گروه A، B، C، D T4.

مقایسه محصولات مشابه

مزیتs

با دقت و پایداری پیشرو در صنعت، دقت معمولی ± 0.33٪ و فیلتر بهینه شده برای فرکانس های پایین، به استاندارد طلایی برای نظارت بر موقعیت ماشین آلات دوار بزرگ تبدیل شده است. پایداری بلند مدت 176449-04 اعتبار داده های روند را تضمین می کند و به عنوان پایه ای برای تجزیه و تحلیل ترمودینامیکی و پیش بینی عمر عمل می کند.

سازگاری بی نظیر حسگر یک ماژول مشکلات اتصال همه سنسورهای جابجایی را حل می کند و مدیریت قطعات یدکی و طراحی سیستم را تا حد زیادی ساده می کند. مهندسان نیازی به تهیه سخت افزار مانیتورینگ مختلف برای انواع سنسورها ندارند.

به عنوان بخشی از سیستم 3500، داده ها، هشدار و اطلاعات وضعیت آن به طور کامل در اکوسیستم نرم افزاری System 1 ادغام شده است و به جریان یکپارچه داده از سایت به اتاق کنترل دست می یابد.

توسعه دیفرانسیل شیب داخلی و پشتیبانی حرفه ای الگوریتم CIDE برای کاربردهای پیچیده، مشکلات جهانی در نظارت بر توربین های بخار بزرگ را حل کرده است، که با ماژول های همه منظوره قابل مقایسه نیست.

ناامیدیبرتری

در مقایسه با 3500/42M، 176449-04 یک عملکرد واحد دارد و نمی تواند ارتعاش را اندازه گیری کند. روی محفظه یاتاقانی که نیاز به نظارت همزمان لرزش و جابجایی دارد، ممکن است لازم باشد 3500/42M و 3500/45 به طور همزمان نصب شود که هزینه و پیچیدگی را افزایش می دهد.

به عنوان یک ماژول بسیار تخصصی، هزینه آن نسبتاً بالا است، با قیمت واحد بسیار بالاتر از ماژول های ورودی/خروجی عمومی یا فرستنده های ساده LVDT.

وابستگی شدیدی به ماژول های I/O دارد. 176449-04 صرفاً واحد پردازش اصلی است و باید با ماژول ورودی/خروجی صحیح جفت شود تا به روش‌های ورودی و خاتمه سنسور خاصی دست یابد. انتخاب نادرست می تواند منجر به از دست رفتن توابع شود.

در اکوسیستم سیستم 1 قفل شده است. مقدار کامل فقط می تواند به طور کامل در مجموعه نرم افزاری System 1 Bently Nevada منعکس شود.
