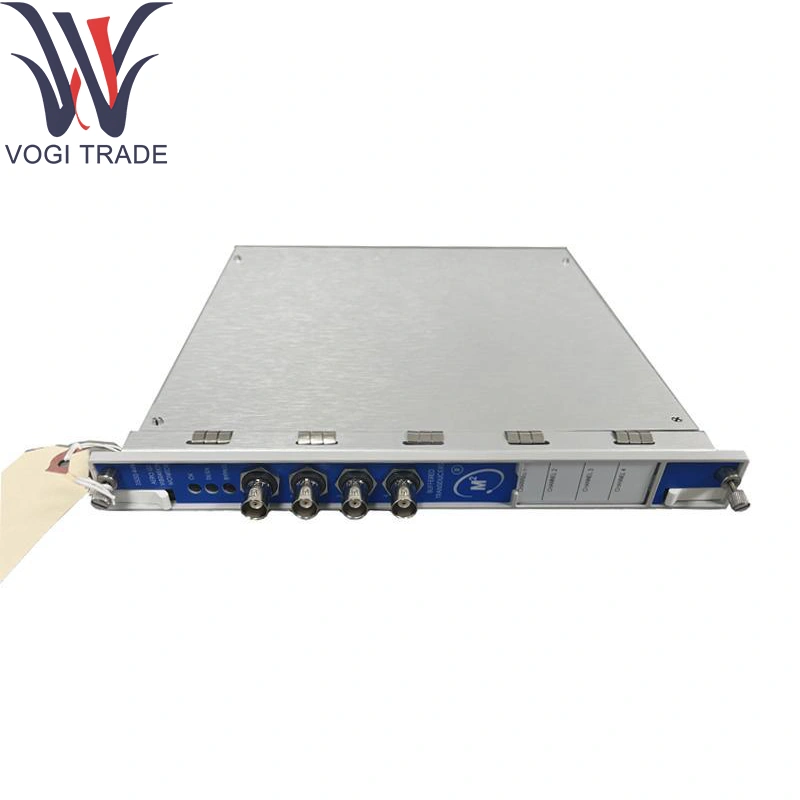

برند: بنگل نواداتوضیحات: 176449-03شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 9اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنبه طور کلی نوادا 176449-03 به طور خاص برای توربین های گازی هوایی (به عنوان مثال ، Frame5 ، LM6000 ، 501F) مهندسی شده است ، ماژول 176449-03 نظارت بر لرزش باند در زمان واقعی ، برداشت های باندها و اجزای ساختاری را فراهم می کند
| ساخت |
بنگل نوادا |
| شماره مدل |
176449-03 |
| شماره سفارش |
176449-03 |
| کاتالوگ |
3500 / 44m |
| شرح |
مانیتور لرزش GT Airoderivitive |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
20*10*5 متر |
| وزن |
0.5 کیلوگرم |
اطلاعات سفارش
مانیتور هوایی
3500/44-AA-BB
پاسخ: نوع ماژول I/O
01 Aero GT I/O ماژول با خاتمه داخلی
02 Aero GT I/O ماژول با خاتمه خارجی
05 Prox/Velom I/O ماژول با خاتمه داخلی
06 Prox/Velom I/O ماژول با خاتمه خارجی
07 Multimode Prox/Velom I/O ماژول با خاتمه داخلی
08 Multimode Prox/Velom I/O ماژول با خاتمه خارجی
ب: گزینه تأیید منطقه خطرناک
00 هیچ
01 cnrtlus (کلاس 1 ، بخش 2)
02 ATEX/IECEX/CSA (کلاس 1 ، منطقه 2)
پارامترهای فنی
کانال ها: 4 ورودی ارتعاش با سرعت بالا برای نوادا 176449-03
انواع ورودی: شتاب سنج IEPE (4MA حلقه با قدرت) یا شتاب سنج ولتاژ 10 ولت ± (در هر کانال قابل انتخاب بلوز)
پهنای باند: DC تا 10kHz (-3DB) با فیلترهای قابل استفاده در سطح پایین در 1 ، 2 ، 5 یا 10kHz
وضوح و دقت: 24 بیتی δς ADC ؛ 0.05 ± از مقیاس کامل
نرخ نمونه برداری: 10 کیلوهرتز در هر کانال ، کسب همزمان همزمان در نوادا 176449-03
تهویه سیگنال:
تحریک جریان ثابت برای IEPE (4mA)
محافظت از ولتاژ به 35 ولت. گیره قطبی معکوس
تنظیمات افزایش قابل برنامه ریزی (1 × ، 2 × ، 5 × ، 10 پوند)
ایزوله: ≥ kn کانال کانال به شاسی
خروجی داده ها: جریان دیجیتالی در زمان واقعی بیش از 3500 اتوبوس پشت پرده با مهر زدن به زمان به دقت 1μs
مصرف برق: 24VDC (18-32 ولت DC) ، ≤6W کل
محیطی:
دمای کار: -20 درجه سانتیگراد تا +70 درجه سانتیگراد
دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: حداکثر 95 ٪ RH ، غیر مجلل
تابع محصول
ضبط ارتعاش با وفاداری بالا: اندازه گیری دقیقی از بلبرینگ و لرزش پوشش را از طریق نوادا 176449-03 برای عدم تعادل و تشخیص گسل فراهم می کند.
ضبط وقایع گذرا: ضبط و وقایع با سرعت بالا در طول راه اندازی و گذرا.
پشتیبانی متعادل آنلاین: کانال های ارتعاش باند باریک و باند پهن برای کمک به تعادل زمینه.
ادغام منطق محافظت: داده ها را به رابط سیستم برای مقایسه آستانه در <2ms جریان می دهد.
مناطق کاربردی
توربین های گازی هوایی: Frame5 ، LM2500/6000 نیاز به تجزیه و تحلیل با سرعت بالا با نوادا 176449-03.
Peaking & Backup Power: واحدهایی با شروع/توقف مکرر که نیاز به تشخیص گسل اولیه دارند.
کمپرسورهای درایو مکانیکی: درایورهای پر سرعت در برنامه های پتروشیمی.
مقاوم سازی و به روزرسانی ها: جایگزین مانیتورهای میراث با استفاده از نوادا 176449-03 برای قابلیت اطمینان بهبود یافته.
تعمیر و نگهداری مبتنی بر شرط: فعال کردن تجزیه و تحلیل روند برای ناوگان توربین.
