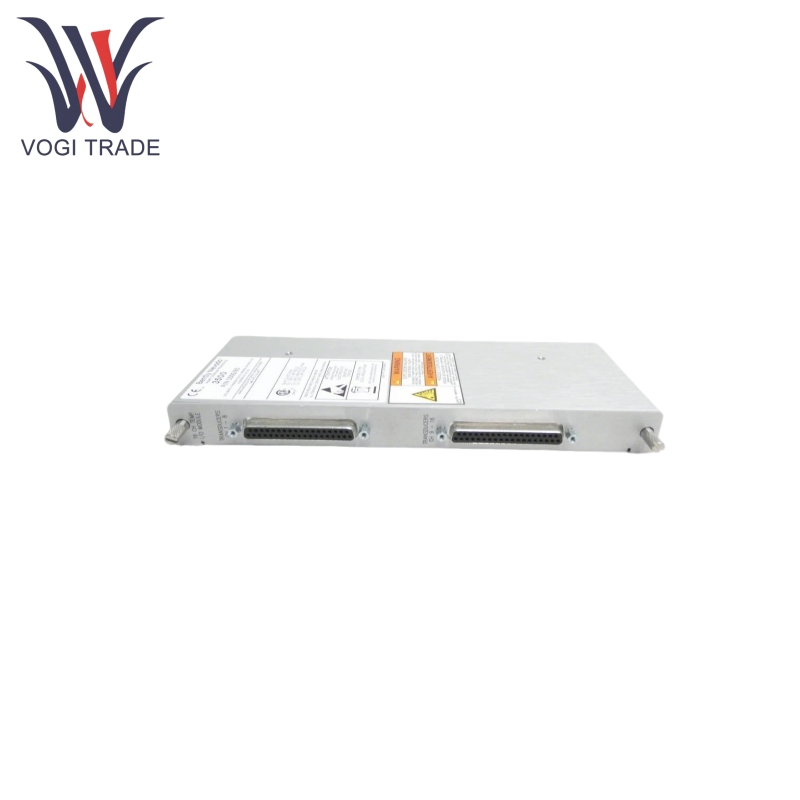

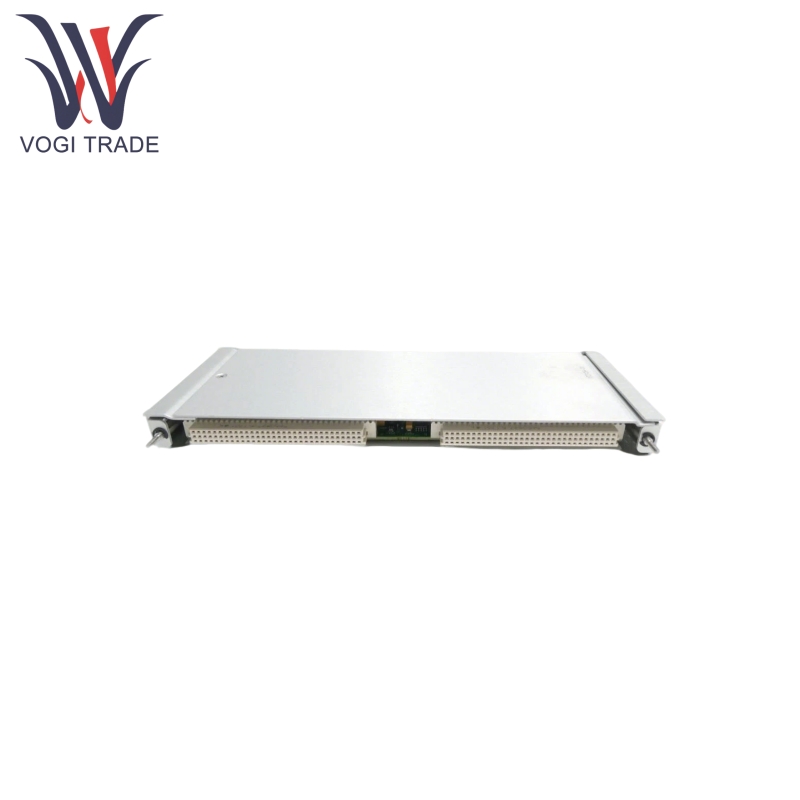

بنگل نوادا 172109-01

ویژگی های محصول

به طور کلی نوادا 172109-01 با RTDS 3 سیم / 4 سیم و انواع ترموکوپل E ، J ، K و T سازگار است و طیف گسترده ای از 200 درجه سانتیگراد تا + 1370 درجه سانتیگراد را پوشش می دهد.

به طور کلی نوادا 172109-01 از افزونگی ماژولار سه گانه پشتیبانی می کند و تحمل گسل سیستم را از طریق مکانیسم رای گیری دو گروه برای جلوگیری از یک نقطه از شکست ، تضمین می کند.

Bally Nevada 172109-01 دارای آستانه هشدار قابل تنظیم نرم افزار (0-100 ٪ از مقیاس کامل) و زمان تأخیر (1-60 ثانیه) ، از هشدار هشدار/خطر در سطح دوگانه ، و نشانگر وضعیت زمان واقعی (OK ، TX/RX ، BYPASS) از طریق LED های پانل جلو پشتیبانی می کند.

Banly Nevada 172109-01 از پروتکل های HART و MODBUS برای ادغام یکپارچه با سیستم های DCS/PLC پشتیبانی می کند.

نوادا نوادا 172109-01 دارای تشخیص خود برای نظارت بر یکپارچگی سیگنال و سلامت ماژول برای اطمینان از صحت داده ها است.

محصول با استفاده از اصل

به طور کلی نوادا 172109-01 سیگنال های آنالوگ را از RTDS یا ترموکوپل ها از طریق مدارهای تهویه سیگنال به مقادیر دیجیتال تبدیل می کند و داده های دما را پس از پردازش ریزپردازنده به دست می آورد. برای RTD ، از تحریک منبع جریان ثابت برای از بین بردن تأثیر مقاومت به سرب استفاده می شود ، در حالی که ترموکوپل از طریق فناوری جبران خسارت پایان سرد ، دقت را تضمین می کند. داده ها را می توان از طریق پروتکل Modbus یا HART برای نظارت و تجزیه و تحلیل از راه دور به رایانه میزبان منتقل کرد.

پارامتر محصول

جزئیات زیر برای ماژول TC I/ O TIP TC I/ O به طور کلی Nevada 172109-01 RTD/ TIP TC I/ O ، خاتمه خارجی است.

محدوده اندازه گیری:

RTD: -200 درجه سانتیگراد تا +850 درجه سانتیگراد (برای دماسنجهای مقاومت به پلاتین 100Ω)

ترموکوپل:

نوع E: -100 ° C تا +1000 ° C

J: 0 ° C تا +760 ° C را تایپ کنید

K: 0 ° C تا +1370 ° C را تایپ کنید

T نوع T: -160 ° C تا +400 ° C

دقت: 3 درجه سانتیگراد (برای RTD در دمای 25 درجه سانتیگراد)

دقت جبران اتصال سرد: 2 درجه سانتیگراد

وضوح: 1 ° C/1 ° F

امپدانس ورودی:> 1mΩ

منبع جریان RTD: 7 μ در 7 913

دمای کار: -20 درجه سانتیگراد تا +85 درجه سانتیگراد ، مناسب برای محیط های صنعتی سخت

منبع تغذیه: 24VDC ؛ مصرف برق: 3W
