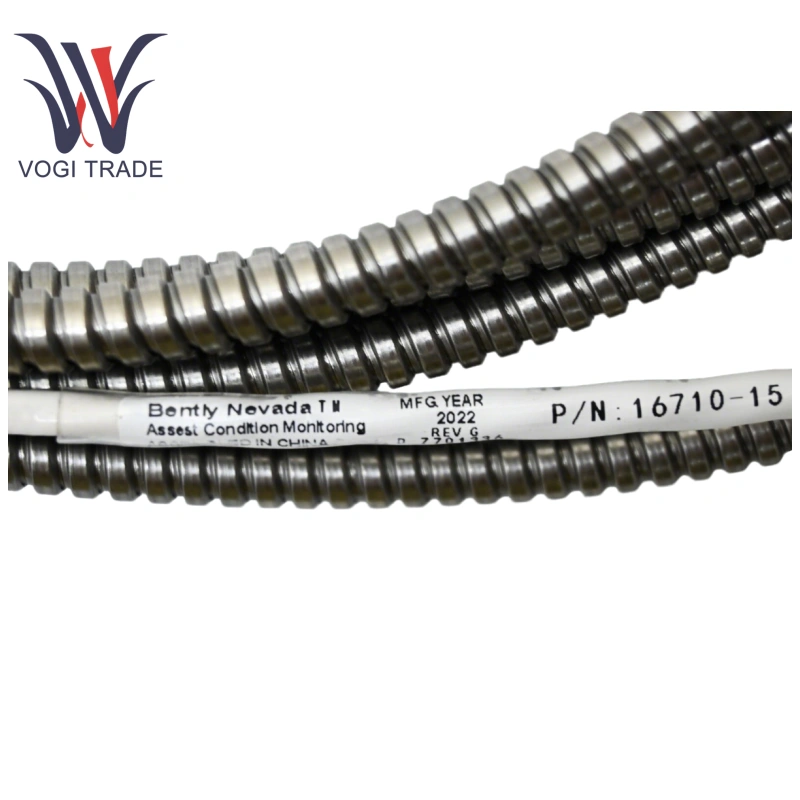

برند: بنگل نواداتوضیحات: کابل اتصالشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 10اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنBally Nevada 16710-15 یک کابل درجه صنعتی است که به طور خاص برای سیستم نظارت و محافظت از ماشین آلات سری 3500 طراحی شده است. عملکرد اصلی آن تسهیل انتقال سیگنال و اتصال بین اجزای سیستم است. این کابل محافظ در برابر تداخل الکترومغناطیسی مقاوم است و در برابر محیط های سخت صنعتی مقاومت می کند و از انتقال پایدار سیگنال های نظارت اطمینان می دهد.
| ساخت |
بنگل نوادا |
| شماره مدل |
16710-15 |
| شماره سفارش |
16710-15 |
| کاتالوگ |
- |
| کشور مبداء |
آمریکا |
| کد HS |
8537101190 |
| بعد |
15*15*5cm |
| ابعاد بسته بندی |
17*17*7cm |
| وزن |
0.5 کیلوگرم |
مشخصات فنی
نوع کابل: کابل اتصال سیگنال محافظ ، از قبل با یک کانکتور اختصاصی در یک انتها نصب شده است.
مشخصات کابل: هادی: مس TIRNED ، عایق: کلرید پلی وینیل کلرید مقاوم در برابر گرما (PVC) ، سپر: مش مس (پوشش 90 ≥).
طول: استاندارد 1.5 متر.
دمای کار: -40 درجه سانتیگراد تا +85 درجه سانتیگراد.
مقاومت در برابر محیط زیست: رطوبت نسبی: 5 ٪ تا 95 ٪ (غیرقانونی).
سازگاری کانکتور: فقط با ماژول های نظارت بر سری Nevada 3500 و رابط های پیش تقویت کننده مربوطه سازگار است. مدل کانکتور دقیقاً با رابط مؤلفه سیستم مطابقت دارد.
خصوصیات انتقال سیگنال: میرایی سیگنال 0.5db/10 متر (در فرکانس 1kHz)
سناریوهای کاربردی
به طور کلی نوادا 16710-15 به طور گسترده ای در نظارت آنلاین از لرزش شافت ، جابجایی شافت ، اختلاف انبساط و سایر پارامترهای ماشین آلات چرخشی کلیدی در قدرت (توربین بخار ، ژنراتور) ، پتروشیمی (کمپرسور) ، متالورژی (آسیاب نورد) ، پاپرمیک و سایر صنایع مورد استفاده قرار می گیرد.
فواید
به طور کلی نوادا 16710-15 به عنوان یک لوازم جانبی اصلی ، با سیستم نظارت بر نئوادا کاملاً سازگار است و باعث کاهش پیچیدگی ادغام سیستم می شود. حفاظت قابل اعتماد و کیفیت سیگنال خطر هشدارهای دروغین یا خرابی را به دلیل گسل کابل کاهش می دهد.
دستورالعمل
اتصال نوادا 16710-15 اتصال: اطمینان حاصل کنید که سیستم خاموش است. اتصال از پیش مونتاژ شده را در یک انتهای کابل به ترمینال ورودی سیگنال ماژول مانیتورینگ سری 3500 وصل کنید. انتهای دیگر را به ترمینال خروجی سیگنال تقویت کننده یا سنسور پروکسیماتور مربوطه وصل کنید. اطمینان حاصل کنید که کانکتور کاملاً درگیر است (صدای "کلیک" شنیده می شود) و اجازه نمی دهد که آن شل شود.
الزامات سیم کشی: کابل ها را از منابع الکترومغناطیسی قوی دور کنید و از اجرای آنها به موازات کابل های برق جلوگیری کنید. اگر از کابل ها عبور کنید ، این کار را عمود انجام دهید. برای ایمن سازی کابل ها از گیره های عایق استفاده کنید.
بازرسی و نگهداری: به طور مرتب (هر سه ماه) کابل ها را بازرسی کنید تا اطمینان حاصل شود که عایق دست نخورده و محافظ در معرض آن قرار نمی گیرد. همیشه قبل از اتصال یا اتصال اتصالات ، سیم برق را جدا کنید تا از آسیب دیدن رابط یا ماژول در حین تغذیه جلوگیری کنید.
محدودیت های سازگاری
بنگل نوادا 16710-15 فقط در سیستم های سری نوادا 3500 قابل اجرا است. با ماژول های مارک های دیگر یا ماژول های سری غیر 3500 مخلوط نکنید. در غیر این صورت ، عدم تطابق سیگنال یا آسیب رابط ممکن است رخ دهد.
