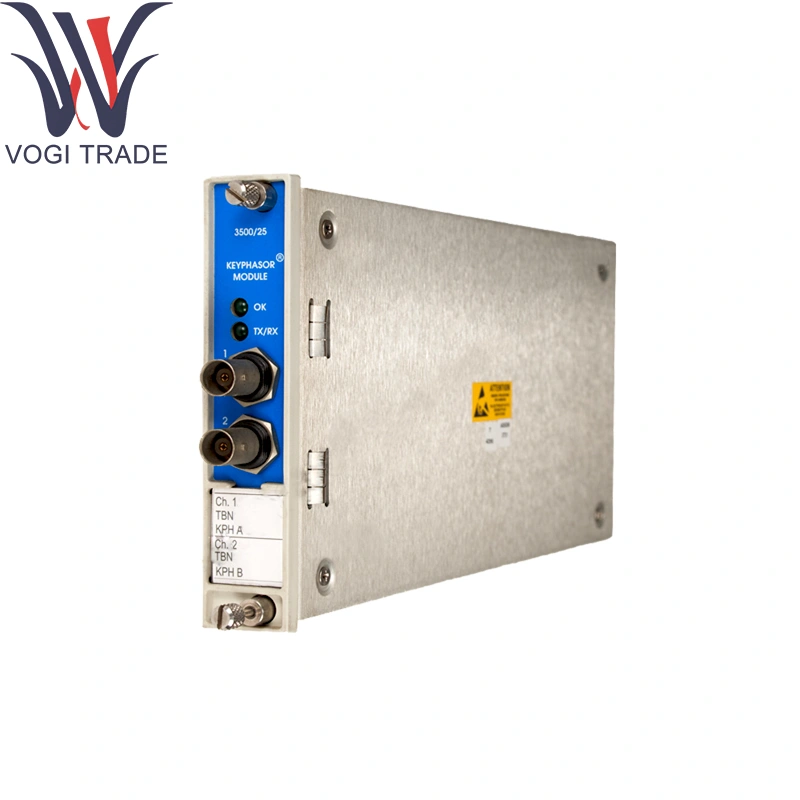

به طور کلی نوادا 149369-01

اطلاعات سفارش

3500/25-AA-BB-CC

پاسخ: تعداد کانال ها

01 کارت keyphasor 2 کانال نیمی از نیمه (سفارش برای 2 کانال)

02 کارتهای Keyphasor دو کانال نیمه نیمه (سفارش برای 4 کانال)

ب: نوع ماژول I/O

01 ماژول I/O با خاتمه داخلی

02 ماژول I/O با خاتمه خارجی

03 سد داخلی I/O با خاتمه داخلی

04 ماژول I/O جدا شده با خاتمه داخلی (برای استفاده با وانت مغناطیسی طراحی شده است)

05 ماژول I/O جدا شده با خاتمه خارجی (برای استفاده با وانت مغناطیسی طراحی شده است)

ج: گزینه تأیید آژانس 00 لازم نیست

01 cnrtlus (کلاس 1 ، دی 2)

02 ATEX/IECEX/CSA (کلاس 1 منطقه 2)

پارامترهای فنی

کانال ها:

ورودی های سرعت پروب 2 × ادی (0-50VP-P) برای نوادا 149369-01

ورودی های 2 × TTL/CMOS keyPhasor® یا رمزگذار-شاخص

ورودی های دیجیتال 2 × کمکی برای نشانگرهای چند فاز

ویژگی های پیشرفته:

تهویه سیگنال کم جتر روی صفحه (<10NS RMS jitter)

فیلتر دیجیتال قابل برنامه ریزی و بازپرداخت کانال های شاخص

ردیابی پایه خودکار صفر برای جبران رانش پروب

دامنه سرعت: 0.1Hz تا 50kHz (پروب) ؛ حداکثر 100 کیلوهرتز (رمزگذار)

دقت Timestamp: وضوح 100ns ± در هر رویداد

منطق سفر Overspeed: تشخیص آستانه شتاب سخت افزاری با پاسخ زیر میلیسوت ثانیه

انزوا: k1kV کانال به شاسی در نوادا 149369-01

مصرف برق: 24VDC از طریق صفحه پشتی ، ≤4W

رتبه بندی های محیطی:

کار: 0 درجه سانتیگراد تا +70 درجه سانتیگراد

ذخیره سازی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

رطوبت: حداکثر 95 ٪ RH غیر مجلل

تابع محصول

به طور کلی نوادا 149369-01 سرعت و تهویه فاز دقیق را برای سیگنال های جاری و keyphasor® ادی و سرکوب نویز/رانش فراهم می کند. ضبط جدول زمانی رویداد با دقت 100ns برای مرحله ورود به سیستم و دنباله رویدادها. نظارت بر سلامت سیگنال را نشان می دهد و داده های پاک را در منطق سفر بیش از حد تغذیه می کند.

مناطق کاربردی

توربین های بخار و گازی: محافظت از بیش از حد با استفاده از Banly Nevada 149369-01 برای واحدهای موازی

کمپرسورهای گریز از مرکز: بازخورد سرعت کنترل با رابط های سفر با یکپاریت بالا

موتورهای دریایی و توربوشفت: زمان بندی دقیق با نوادا 149369-01 در محیط های پر لرزه

هماهنگ سازی ژنراتور: توالی وقایع و مرحله برای اتصال شبکه

سلولهای تحقیق و آزمایش: ضبط سرعت با وضوح بالا برای آزمایش های روتور دینامیک
