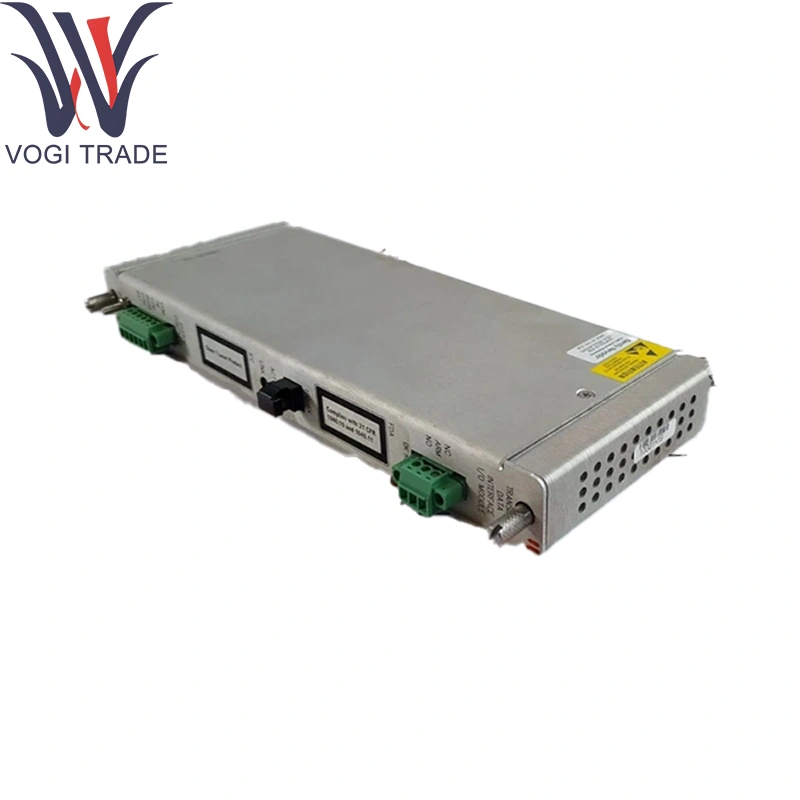

برند: بنگل نواداتوضیحات: 146031-02شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 15اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنبه طور کلی نوادا 146031-02 یک پیوند فیبر نوری قوی ، گالوانز جدا شده بین قفسه های سری 3500 توزیع شده و گره های کنترل مرکزی یا نظارت را فراهم می کند.
| ساخت |
بنگل نوادا |
| شماره مدل |
3500/22m |
| شماره سفارش |
146031-02 |
| کاتالوگ |
سری 3500 متر |
| شرح |
ماژول I/O 100Base-FX (فیبر نوری) |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
30*5*8 (سانتی متر) |
| وزن |
1.4 کیلوگرم |
اطلاعات سفارش
ذخیره شده
288055-01 ماژول رابط داده گذرا استاندارد با کابل USB
123M4610* 10 فوت A تا B کابل USB
ماژول 146031-01 10Base-T/100Base-TX I/O
ماژول I/O 146031-02 100Base-FX (فیبر نوری)
161580 3500/22M راهنمای کاربر TDI
برگه داده لوازم جانبی شبکه 164466
00580441 هدر اتصال ، خاتمه داخلی ، 3 موقعیت ، سبز
00580436 هدر اتصال ، خاتمه داخلی ، 6 موقعیت ، سبز
هدر اتصال 111M5777 ، خاتمه داخلی ، 2 موقعیت ، سبز
هدر اتصال 166M2390 ، نوع فشار بهار (جایگزین برای PN 00580436)
هدر اتصال 166M4363 ، نوع فشار بهار (جایگزین برای PN 00580441)
146031-03 10Base-T/100Base-TX I/O ماژول GLD اندود شده
146031-04 100Base-FX (فیبر نوری) ماژول I/O GLD اندود شده
پارامترهای فنی

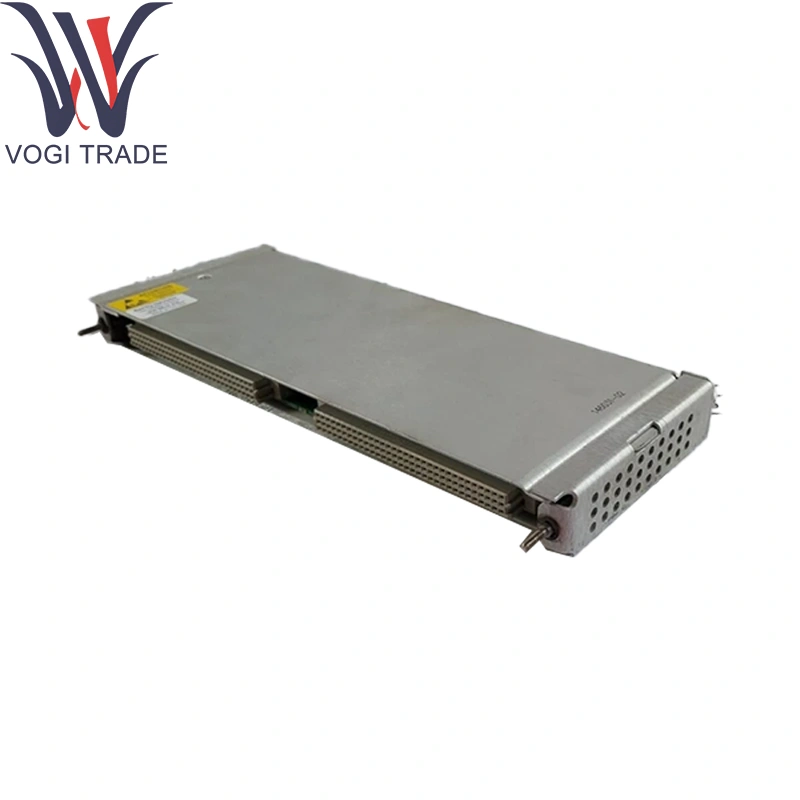

رابط پشت پرده: اتصالات دوگانه 50 پین برای 3500 اتوبوس دیجیتال داخل/خارج در نوادا 146031-02
درگاه های فیبر: اتصالات SC یا ST Multimode 2 × 100base-FX (وابسته به گزینه مشتری)
طول موج: 1300 نیوتن متر
حداکثر فاصله: حداکثر 2 کیلومتر در فیبر 62.5/125 میکرومتر ؛ حداکثر 5 کیلومتر در فیبر 50/125 میکرومتر با نوادا 146031-02
نرخ داده ها: 100 مگابیت در ثانیه تمام دوتایی
توپولوژی شبکه: نقطه به نقطه ، زنجیره دیزی یا حلقه (با مدیر حلقه فیبر خارجی)
جداسازی: ≥ 2kV انزوا نوری به شاسی به شاسی گالوانیک
شاخص ها: LED های پنل جلویی برای پیوند/فعالیت از طریق درگاه فیبر. Backplane-OK ؛ قدرت خوب
قدرت: 24VDC از طریق صفحه پشتی قفسه (18-32VDC) ، ≤5.5a
رتبه بندی های محیطی:
دمای کار: 0 درجه سانتیگراد تا +70 درجه سانتیگراد
دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: ≤95 ٪ RH ، غیرقانونی
تابع محصول
پل زدن فیبر نوری: تونل های شفاف 3500 قاب اتوبوس از طریق فیبر از طریق Ballly Nevada 146031-02 ، حفظ ترافیک حفاظت از زمان واقعی.
ارتباطات از راه دور: دسترسی به شبکه فراتر از حد مس ، ایمنی در برابر EMI و حلقه های زمینی را گسترش می دهد.
پشتیبانی حلقه اضافی: برای در دسترس بودن زیاد در توپولوژی حلقه دو فیبر ادغام می شود.
تشخیص و نظارت: گزارش وضعیت مداوم از سلامت فیبر-لینک و اتصال به صفحه.
مناطق کاربردی
نیروگاه ها: پیوند دادن قفسه های توربین/ژنراتور از راه دور برای کنترل اتاق ها با استفاده از نوادا 146031-02 در پستهای.
پتروشیمی و پالایش: ارتباطات در مناطق خطرناک منطقه.
معدن و فلزات: پشتوانه فیبر نوری در محیط های پر سر و صدا الکتریکی با نوادا 146031-02.
سکوهای نفت و گاز: ارتباطات از راه دور که شامل نوادا 146031-02 در بالا/زیر عرشه با محافظت از رعد و برق است.
اسکی های فرآیند-اتوماسیون: پانل های نصب شده با ماژولار که نیاز به اتصال فیبر قوی دارند.
