Bently Nevada 146031-01 190093-01

ویژگی های محصول

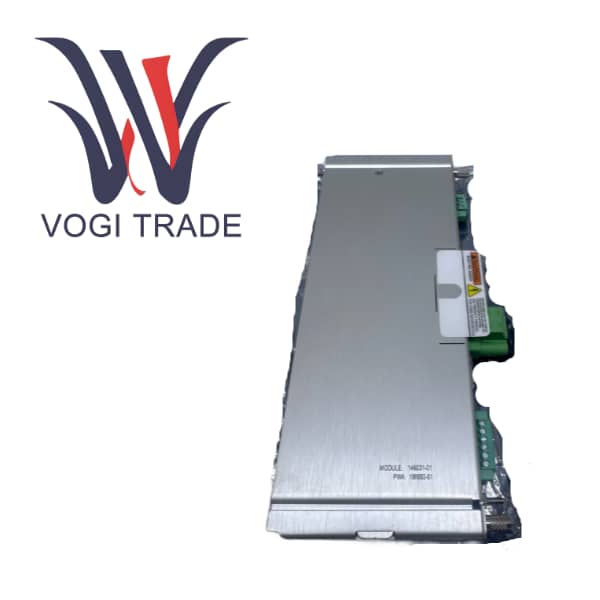

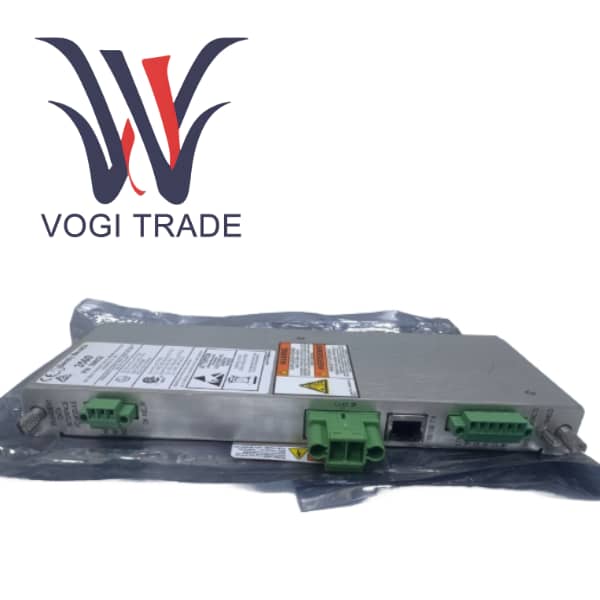

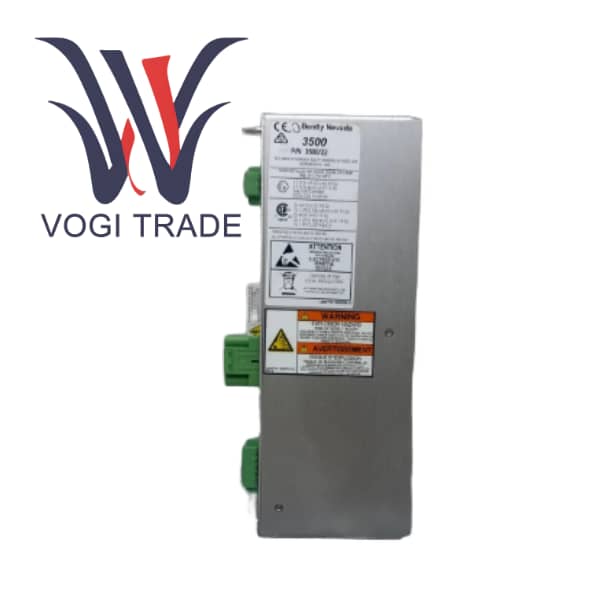

Bently Nevada 146031-01 PWA190093-01 یک ماژول ورودی/خروجی اترنت 10Base-T/100Base-TX است که به طور خاص برای سیستم های رابط داده گذرا 3500/22M (TDI) به عنوان یک رابط ارتباطی حیاتی طراحی شده است. این ماژول از ادغام یکپارچه قفسه مانیتورینگ مکانیکی Bently Nevada 3500 با سیستم‌های سطح بالاتر (مانند نرم‌افزار System 1® GE) از طریق اترنت استاندارد پشتیبانی می‌کند. به عنوان لایه فیزیکی و لایه پیوند داده، می تواند داده های سلامت مکانیکی مهم (شامل مقادیر حالت پایدار، شکل موج های گذرا و اطلاعات هشدار) را از سیستم نظارت به پلت فرم مدیریت دارایی برای تجزیه و تحلیل و تشخیص بلادرنگ منتقل کند.

به عنوان یکی از اجزای اصلی سیستم 3500، این ماژول در یک شکاف تمام قد در عقب مخصوص قفسه نصب می شود و برای هر نصبی که نیاز به جمع آوری داده های مبتنی بر شبکه و پیکربندی از راه دور دارد، بسیار مهم است.

مشخصات و پارامترها

استاندارد ارتباطات       10Base-T و 100Base-TX اترنت، مطابق با IEEE 802.3.

نرخ داده                              10 مگابیت در ثانیه و 100 مگابیت در ثانیه، سنجش خودکار و مذاکره خودکار

پروتکل های پشتیبانی شده                پروتکل میزبان BN (برای ارتباط با پیکربندی 3500، اکتساب داده و نرم افزار نمایش)

                                             پروتکل BN TDI (برای ارتباط با نرم افزار GE System 1®)

اتصال فیزیکی                 کانکتور                تک پورت RJ-45

                                             نوع کابل               کابل اترنت محافظ استاندارد رده 5

                                             حداکثر طول کابل     100 متر (328 فوت)

نشانگرهای وضعیت (LED)           در پانل جلویی ماژول اصلی TDI (OK، TX/RX، CONFIG OK، TM) ادغام شده است.

محدودیت های محیطی                دمای عملیاتی      -30 درجه سانتی گراد تا +65 درجه سانتی گراد (22- درجه فارنهایت تا +149 درجه فارنهایت)

                                             دمای نگهداری          -40 درجه سانتی گراد تا +85 درجه سانتی گراد (40- درجه فارنهایت تا +185 درجه فارنهایت)

                                             رطوبت                             95% غیر متراکم

ابعاد فیزیکی                ارتفاع x عرض x عمق       241.3 mm x 24.4 mm x 99.1 mm (9.50 در x 0.96 در x 3.90 اینچ)

                                             وزن                               0.20 کیلوگرم (0.44 پوند)

                                             فضای قفسه                         به 1 شکاف تمام ارتفاع عقب نیاز دارد.

                                             تأییدیه‌های منطقه خطرناک   با پیکربندی قفسه مناسب موجود است (مانند CSA/NRTL برای کلاس I، Div 2؛ ATEX/IECEx برای منطقه 2).

ویژگی های محصول

رابط اترنت دو سرعته می تواند به طور انعطاف پذیر به زیرساخت شبکه سنتی 10 مگابیت بر ثانیه و مدرن 100 مگابیت بر ثانیه متصل شود و از مذاکره سرعت خودکار و حالت دوطرفه پشتیبانی می کند.

طراحی صنعتی قوی و بادوام به طور خاص برای عملکرد قابل اعتماد در محیط های صنعتی خشن طراحی شده است، دارای محدوده دمای عملیاتی گسترده و مطابق با استانداردهای ایمنی سازگاری الکترومغناطیسی و تشعشع EN 61000-6-2، EN 61000-6-4.

یکپارچه‌سازی سیستم بدون درز، پشتیبانی از ارتباطات دو طرفه، می‌تواند برای پیکربندی (با استفاده از پروتکل میزبان BN) و جمع‌آوری مداوم داده‌ها (با استفاده از پروتکل BN TDI) استفاده شود و اطمینان حاصل شود که 3500 رک را می‌توان به طور کامل در شبکه نظارتی کارخانه ادغام کرد.

پشتیبانی از انواع داده های جامع، انتقال تمام داده های کلیدی جمع آوری شده توسط TDI را تسهیل می کند، از جمله:

مقادیر استاتیک، مانند ارتعاش کلی و دما

شکل موج پویا سنکرون و ناهمزمان

شروع / لغزش داده های گذرا

داده های هشدار و رویداد

کابل کشی ساده شده از کانکتورهای جهانی RJ-45 و کابل های استاندارد CAT5e استفاده می کند. در مقایسه با سیستم های کابل کشی اختصاصی، نصب، مدیریت قطعات یدکی و عیب یابی را ساده می کند.
