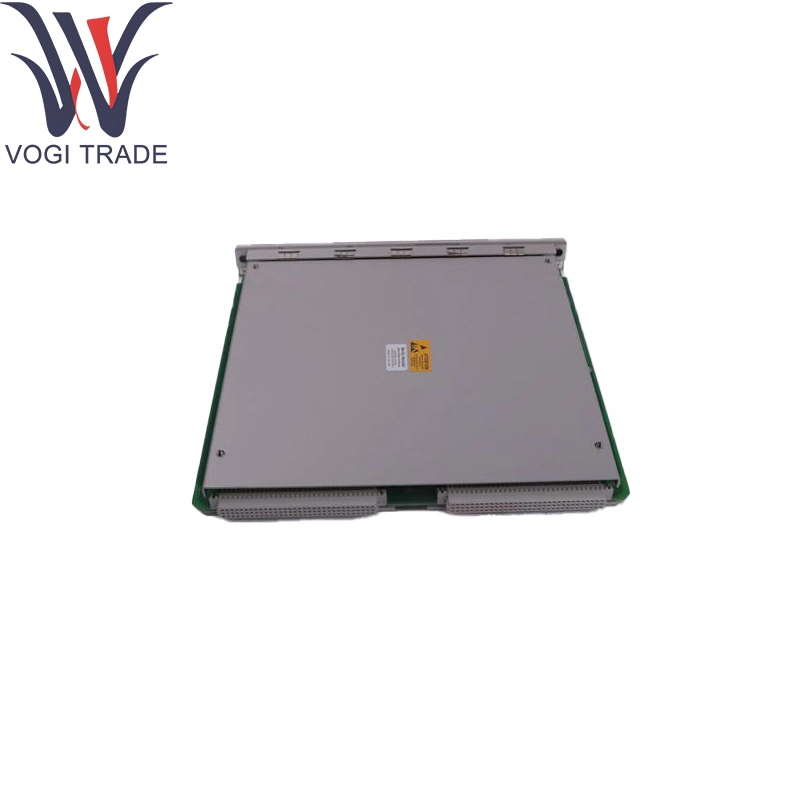

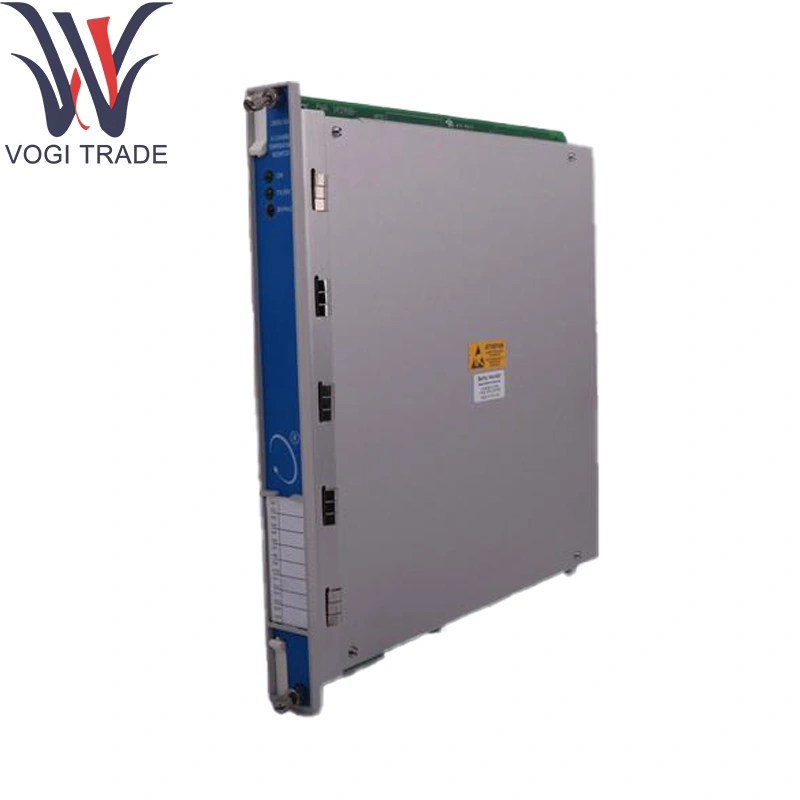

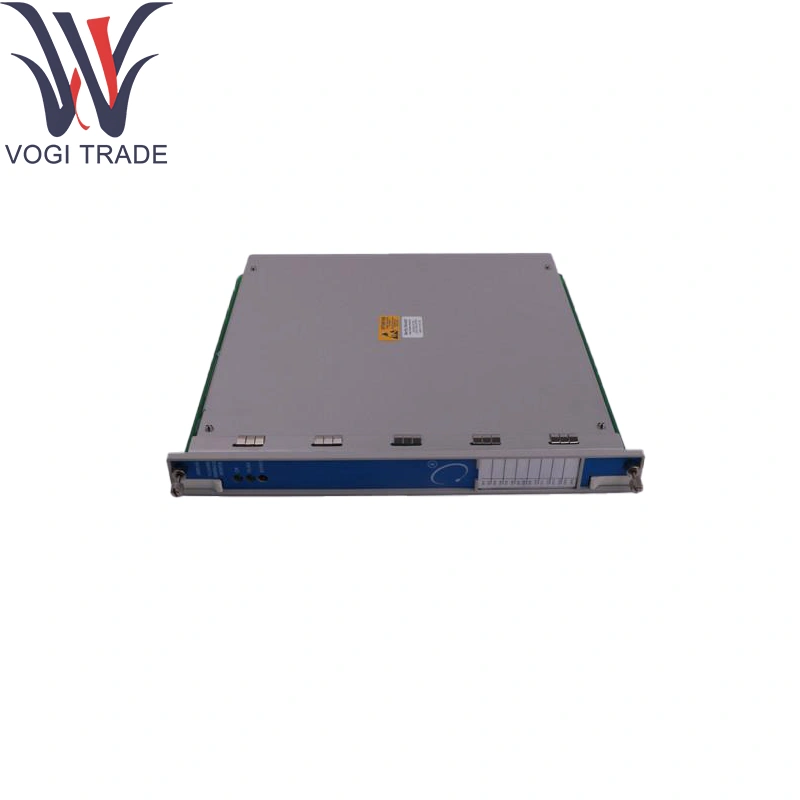

به طور کلی نوادا 145988-02

اطلاعات سفارش

3500/65-AA-BB

پاسخ: نوع ماژول I/O

01 RTD/TIP جدا شده TC با خاتمه داخلی

02 RTD/TIP جدا شده TC با خاتمه خارجی

ب: گزینه تأیید آژانس

00 هیچ

01 CSA/NRTL/C

02 CSA/ATEX

پارامترهای فنی

کانال ها: 16 ورودی آنالوگ برای نوادا 145988-02 ، قابل تنظیم در هر کانال برای:

4-سیم RTD (PT100/PT1000)

ترموکوپل-نوک جدا شده (تایپ/j/k/t)

دقت و دامنه RTD:

0.1 درجه سانتیگراد بیش از -200 درجه سانتیگراد تا +850 درجه سانتیگراد (PT100) در نوادا 145988-02

وضوح 16 بیتی ، 0.1 درجه سانتیگراد مرحله

دقت و دامنه ترموکوپل:

0.25 درجه سانتیگراد (یا دهانه 0.1 ±) برای تایپی/j/k/t

وضوح 16 بیتی ، 0.1 درجه سانتیگراد مرحله

جبران اتصالات سرد: 0.5 درجه سانتیگراد ساخته شده است

خاتمه ورودی: مقاومت های دقیق داخلی (RTD) و اتصالات مرجع (TC)

انزوا: کانال 1 کیلو ولت به شاسی

نرخ نمونه برداری: حداکثر 4samples/sec در هر کانال

تشخیص: حلقه باز ، مدار کوتاه ، تشخیص خارج از محدوده در هر کانال

مصرف برق: 8W از پشت صفحه 24VDC

محیط عملیاتی: 0 درجه سانتیگراد -70 درجه سانتیگراد ؛ رطوبت غیرقانونی

تابع محصول

I/O حرارتی با چگالی بالا: به طور کلی نوادا 145988-02 16 حلقه دما را در یک ماژول ادغام می کند و ظرفیت I/O را به حداکثر می رساند.

تهویه سیگنال در صفحه: RTD ها و شرایط خطی و شرایط ترموکوپل ها با جبران اتصال به سرما.

تبدیل دیجیتال: سیگنال های دما آنالوگ را به داده های دیجیتال برای اتوبوس پشت پرده تبدیل می کند.

Alarm & Trip Logic: کانال ها را در برابر محدودیت های قابل برنامه ریزی و هشدارها/سفرهای پرچم مقایسه می کند.

خود تشخیص: مانیتور سلامت حلقه سنسور و گسل ها را به رابط سیستم گزارش می دهد.

مناطق کاربردی

سیستم های بلبرینگ و روغن روغن: نظارت بر دما در چندین نقطه با استفاده از نوادا 14598-02.

مبدلهای حرارتی و کولرها: ردیابی دمای ورودی/خروجی در سطح سطح.

ماشین آلات متقابل: نظارت دما چند سیلندر از طریق بنگل نوادا 145988-02.

خنک کننده ژنراتور و موتور استاتور: حلقه های سنسور آرایه شده برای نظارت بر خنک کننده.

قفسه های فرآیند-اتمیاسیون: ادغام با کانال بالا در تاسیسات شامل نوادا 145988-02
