بنتلی نوادا 140734-02

بررسی اجمالی محصول

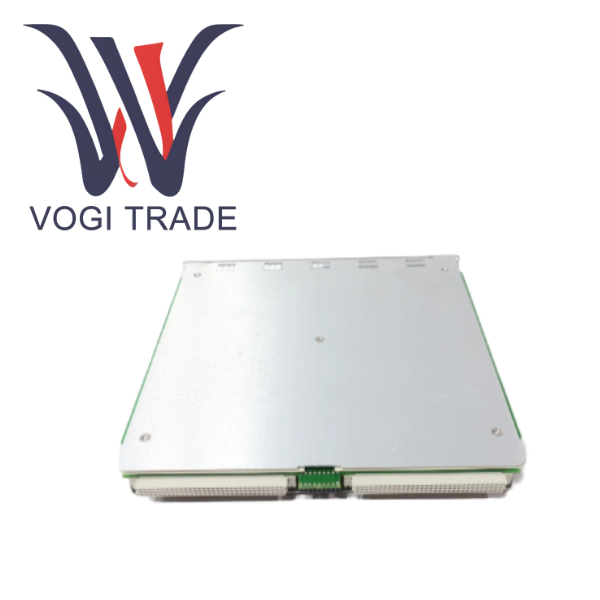

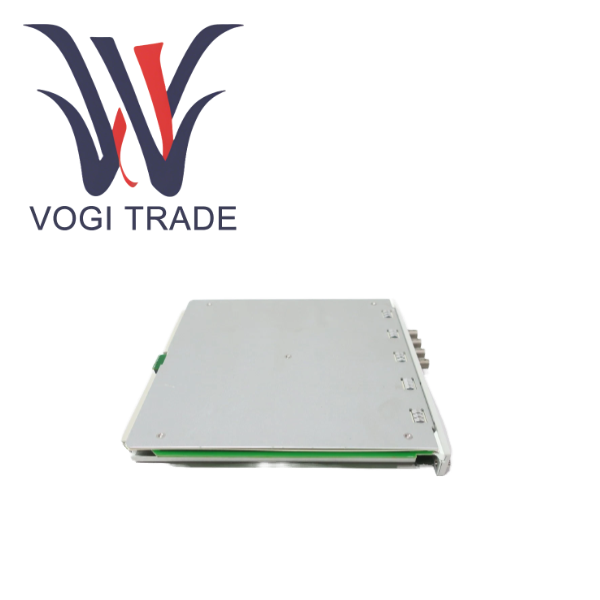

140734-02 ماژول نظارت بر لرزش پروکسیمیتور چهار کاناله با کارایی بالا که توسط بنتلی نوادا، یکی از شرکت های تابعه بیکر هیوز راه اندازی شد. به عنوان یکی از اجزای اصلی سیستم مانیتورینگ وضعیت و سیستم حفاظت مکانیکی 3500، 3500/42M به طور خاص برای نظارت جامع ارتعاش، جابجایی و موقعیت ماشین‌های حیاتی دوار و رفت و برگشتی طراحی شده است.

3500/42M از طراحی اسلات 1/4 تک عرض استفاده می کند و می تواند مستقیماً در یک رک استاندارد 3500 قرار گیرد. برجسته ترین ویژگی انعطاف پذیری و چند کارکردی بالای آن است که از طریق نرم افزار پیکربندی رک 3500 برنامه ریزی شده است، هر جفت کانال می تواند به طور مستقل برای انجام هر یک از حداکثر 9 عملکرد اندازه گیری مختلف پیکربندی شود. از جمله ارتعاش شعاعی، جابجایی محوری، انبساط دیفرانسیل، خروج از مرکز، REBAM، شتاب، سرعت، ارتعاش محوری مطلق و ناحیه پذیرش دایره ای. این طراحی چند منظوره در یک ماشین، 140734-02 را قادر می‌سازد تا با طیف گسترده‌ای از سناریوهای کاربردی، از پمپ‌ها و فن‌های ساده گرفته تا مجموعه‌های پیچیده ژنراتور توربین بخار و کمپرسورها، سازگار شود. ساخت 3500/42M یک انتخاب ایده آل برای حفاظت مکانیکی جامع و نظارت بر وضعیت.

ویژگی های عملکردی محصول

جفت کانال چند منظوره و قابل برنامه ریزی

نوآوری اصلی 140734-02 این است که چهار کانال ماژول به دو جفت تقسیم می‌شوند. هر جفت را می توان به طور مستقل و به طور همزمان برای انجام وظایف اندازه گیری مختلف پیکربندی کرد. به عنوان مثال، کانال های 1 و 2 را می توان برای نظارت بر ارتعاش شعاعی پیکربندی کرد، در حالی که کانال های 3 و 4 می توانند به طور همزمان برای نظارت بر جابجایی محوری پیکربندی شوند. این طراحی میزان استفاده و انعطاف‌پذیری کاربرد ماژول‌های جداگانه را به شدت افزایش می‌دهد.

کتابخانه اندازه گیری گسترده از 9 نوع اندازه گیری پشتیبانی می کند که تقریباً تمام پارامترهای مکانیکی کلیدی ماشین های دوار را پوشش می دهد.

انواع جابجایی شامل ارتعاش شعاعی، موقعیت رانش، انبساط دیفرانسیل و خروج از مرکز است.

دسته سرعت به سرعت و شتاب تقسیم می شود.

REBAM تشخیصی پیشرفته، ناحیه پذیرش دایره ای.

ارتعاش شفت مطلق از نوع مرکب.

خروجی مقدار استاتیک غنی و هشدار دقیق

فراتر از RMS ساده، برای هر نوع اندازه گیری، ماژول 3500/42M نه تنها مقدار کل RMS را محاسبه می کند، بلکه مجموعه ای از مقادیر استاتیک را نیز خروجی می دهد. به عنوان مثال، در حالت ارتعاش شعاعی، 140734-02 خروجی مستقیم، شکاف، دامنه 1X، 1X تاخیر فاز، دامنه 2X، دامنه کوچک و غیره را ارائه می دهد. این داده های غنی سرنخ های کلیدی را برای تشخیص عمیق عیب ارائه می دهند.

سیستم هشدار دو سطحی و قابل برنامه ریزی دو سطح هشدار رله سخت افزاری را ارائه می دهد: هشدار و خطر. آستانه ماشه و تأخیر زمانی زنگ هشدار را می توان دقیقاً از طریق نرم افزار تنظیم کرد و به طور موثر از خاموش شدن کاذب ناشی از تداخل آنی جلوگیری کرد و از اقدام به موقع در شرایط کاری واقعاً خطرناک اطمینان حاصل کرد.

یکپارچه سازی سیستم قوی و قابلیت های تشخیصی

خروجی استاندارد 4-20 میلی آمپر، مقادیر اندازه گیری اصلی هر کانال را قادر می سازد تا از طریق سیگنال 4-20 میلی آمپر به DCS/PLC خروجی داده شود و به نظارت متمرکز دست یابد.

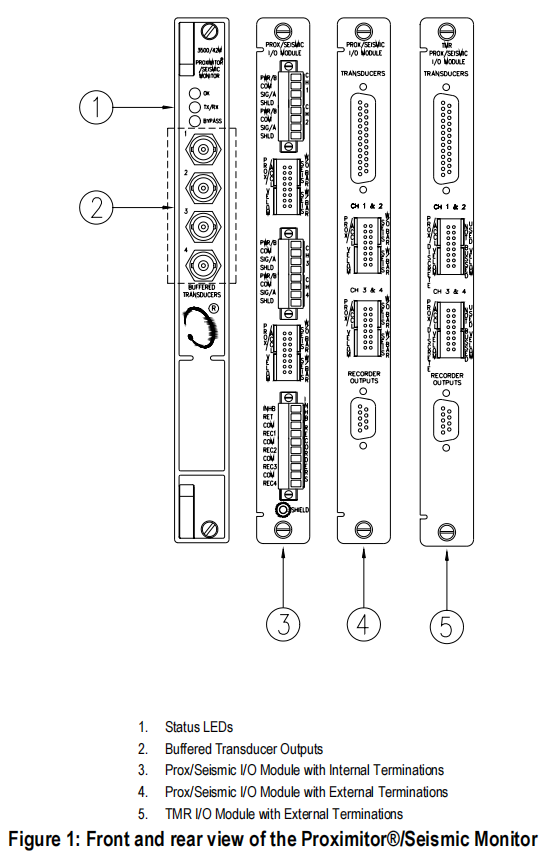

خروجی بافر پانل جلویی سیگنال‌های حسگر خام با کیفیت بالا را ارائه می‌کند و مهندسین در محل را برای انجام تجزیه و تحلیل دقیق طیف و شکل موج با استفاده از جمع‌آورنده‌های داده قابل حمل تسهیل می‌کند.

سه چراغ پنل جلویی 140734-02 اطلاعات بصری در مورد وضعیت سلامت، وضعیت ارتباط و حالت عملکرد ماژول ها را به پرسنل تعمیر و نگهداری ارائه می دهد.

محدوده صنعت قابل اجرا

3500/42M 140734-02 برای کلیه رشته های صنعتی سنگین با تجهیزات چرخشی پیچیده و حیاتی قابل اجرا است.

در زمینه انرژی و نیرو، ما نظارت جامعی را برای توربین‌های بخار، توربین‌های گاز و ژنراتورها، از جمله ارتعاش شعاعی/محوری، سایش یاتاقان‌های رانش، انبساط حرارتی، خمش شفت بزرگ و سلامت یاتاقان ارائه می‌کنیم.

نظارت بر وضعیت کمپرسورهای بزرگ گریز از مرکز/جریان محوری و همزن‌های راکتور در صنعت پتروشیمی، به‌ویژه هشدار زودهنگام خطا یاتاقان‌های نورد، از اهمیت حیاتی برخوردار است.

هر گونه تجهیزات کلیدی در متالورژی، معدن، کاغذسازی، سیمان و سایر صنایع که به نظارت با دقت بالا و چند منظوره ارتعاش و جابجایی نیاز دارد.
