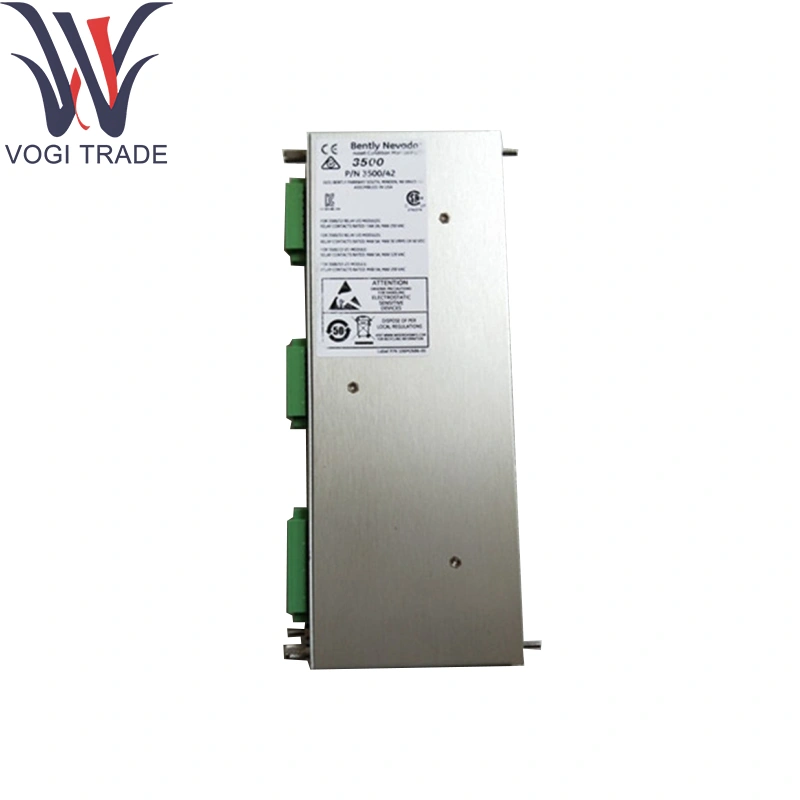

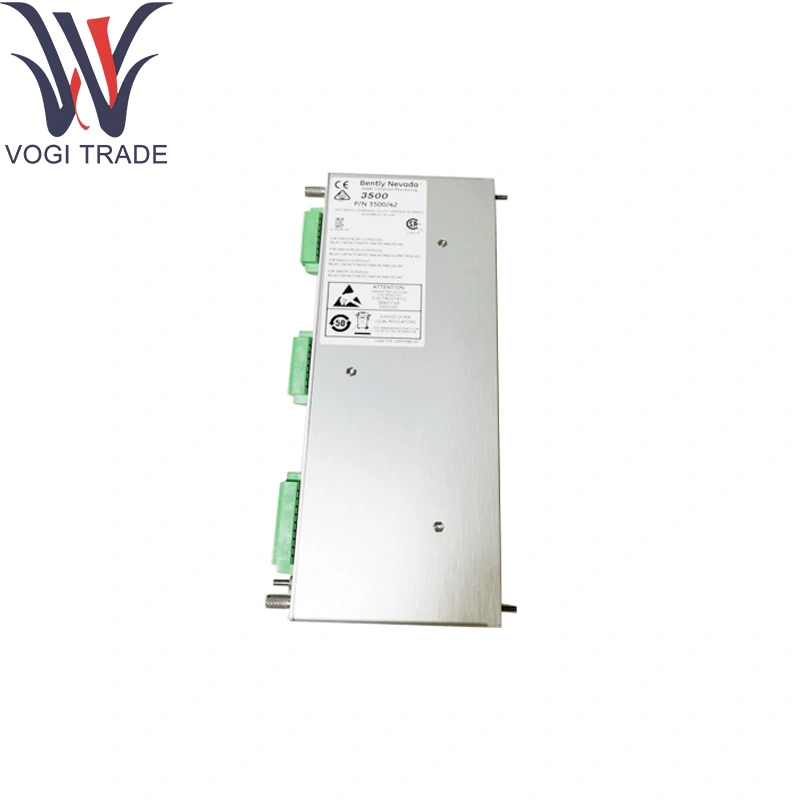

برند: بنگل نواداتوضیحات: 138700-01شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 12اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنبه طور کلی نوادا 138700-01 در یک قفسه سری 3500 به شرط نصب می کند و سیگنال ها را از چهار پروب مجاورت مجری ادی دیجیتالی می کند.
| ساخت |
بنگل نوادا |
| شماره مدل |
3500/42m-08-00 |
| شماره سفارش |
138700-01 |
| کاتالوگ |
3500 |
| شرح |
ماژول I/O مطلق شافت |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
24*16*2.4 (سانتی متر) |
| وزن |
0.2 کیلوگرم |
اطلاعات سفارش
توضیح محصول
3500/42M-AA-BB
پاسخ: نوع ماژول I/O
به انواع ماژول I/O در صفحه 19 مراجعه کنید.
ب: گزینه تأیید منطقه خطرناک
00
هیچ کدام
01
CSA / NRTL / C (کلاس 1 ، بخش 2)
02
ATEX / IECEX / CSA (کلاس 1 ، منطقه 2)
پارامترهای فنی
کانال ها: 4 ورودی مجاورت-پروب (پروب های ادی جریان فعال) برای نوادا 138700-01
تحریک پروب: -23 ولت DC ، 12 میلی آمپر در هر کانال (جدا شده از طریق موانع داخلی)
دامنه ورودی: خروجی پروب P-P 0-50 ولت
تهویه سیگنال:
مقاومتهای خاتمه پروب 1 kΩ داخلی
سود قابل برنامه ریزی و جبران از طریق CPU قفسه در Bantly Nevada 138700-01
باندهای فیلتر 1 × ، 2 × و باند پهن قابل انتخاب
انزوا:
موانع ذرت ذنظی ذاتی در هر کانال
1 کیلو ولت کانال به شاسی انزوا گالوانیک
خروجی هشدار/وضعیت: داده های دیجیتالی بیش از 3500 اتوبوس پشت پرده با استفاده از نوادا 138700-01 ؛ LED های پردازنده برای کانال و تقصیر
قدرت: 24 ولت DC (18-32 ولت DC) ، مصرف ماژول 4 W
محیطی:
دمای کار: 0 درجه سانتیگراد تا +70 درجه سانتیگراد
دمای ذخیره سازی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد برای نوادا 138700-01
رطوبت: 95 ≤ RH ، غیرقانونی
تابع محصول
شرایط سیگنال های کاوشگر ادیج از طریق Banly Nevada 138700-01-تحریک ، فیلتر و خطی سازی-و آنها را به داده های لرزش و ترخیص کالا از گمرک دیجیتالی می کند. اندازه گیری ها و تشخیص سنسور-سلامت را از طریق اتوبوس دیجیتال با سرعت بالا رک 3500 سری ارتباط برقرار می کند.
ماژول های پشتیبانی اصلی
3500/65 ماژول از دست دادن سیگنال: برای تشخیص خرابی کاوشگر یا کابل
3500/01 ماژول رابط سیستم: مصالح داده های شرط بندی شده
ماژول رله 3500/03: خروجی های رله Form-C را ارائه می دهد
3500/04 ماژول خروجی آنالوگ: مقادیر اندازه گیری شده
پروب و کابل های مجاورت: 3300 سری XL Probes با Ball Bally Nevada 138700-01
