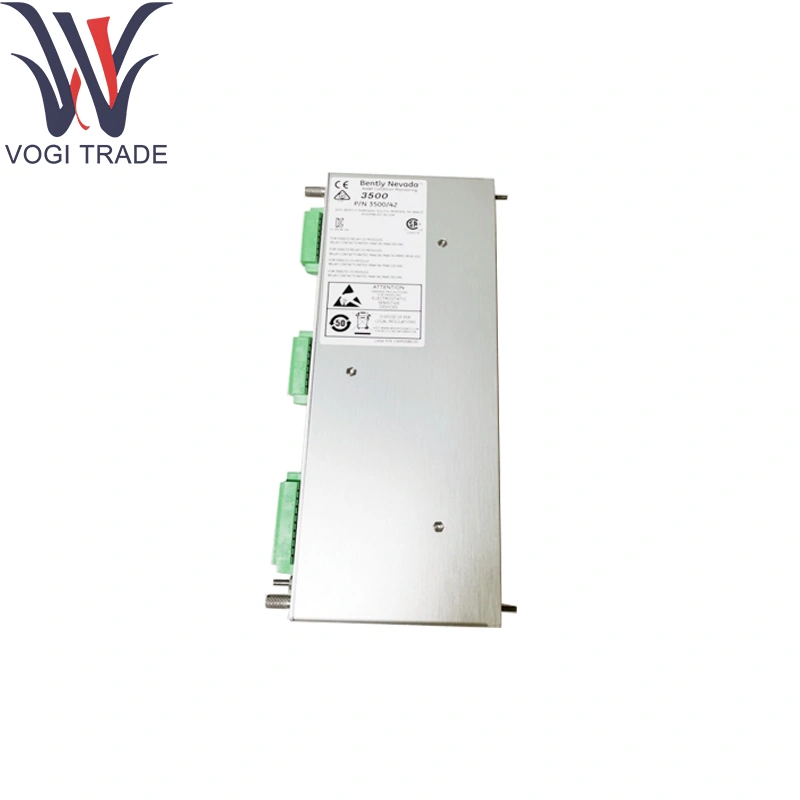

به طور کلی نوادا 136294-01

اطلاعات سفارش

مانیتور متغیر فرآیند

3500/62-AA-BB

پاسخ: نوع ماژول I/O

ماژول 01 -10 تا +10 VDC I/O با خاتمه داخلی

ماژول 02 -10 تا +10 VDC I/O با خاتمه خارجی

03 ماژول +4 تا +20 mA I/O با خاتمه داخلی جدا شده

04 ماژول +4 تا +20 mA I/O با خاتمه خارجی جدا شده

05 ماژول +4 تا +4 تا +20 میلی آمپر I/O با موانع داخلی و خاتمه داخلی

ب: گزینه تأیید آژانس

00 هیچ

01 CSA/NRTL/C

02 ATEX/CSA (کلاس 1 ، منطقه 2)

پارامترهای فنی

کانال ها: 6 ورودی آنالوگ جدا شده در Banly Nevada 136294-01

دامنه ورودی: 4-20mA (داخلی در 250Ω خاتمه یافته است) یا -10V تا +10V

دقت: 0.25 ± ± از مقیاس کامل

تکرارپذیری: 1 /0 ٪ از مقیاس کامل

ولتاژ جداسازی: 500 ولت کانال به شاسی

مصونیت سر و صدا: 500mv اوج دیفرانسیل

مصونیت گذرا: 10 کیلو ولت در هر استاندارد IEC پشت سر هم

نرخ تبدیل: 10 نمونه در ثانیه در هر کانال

مصرف برق: 7W معمولی

دمای کار: 0 درجه سانتیگراد تا +70 درجه سانتیگراد

دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

رطوبت: حداکثر 95 ٪ RH ، غیر مجلل

تابع محصول

تهویه حلقه: بافر و حلقه های 4-20mA یا 10 ولت £ از طریق Banly Nevada 136294-01 ، با استفاده از خاتمه دقیق 250Ω.

دیجیتالی شدن: ورودی های آنالوگ را به مقادیر دیجیتال برای انتقال از طریق اتوبوس 3500 پشتی تبدیل می کند.

منطق زنگ هشدار: هر کانال را در برابر نقاط تنظیم بالا/پایین قابل برنامه ریزی و شرایط زنگ هشدار مقایسه می کند.

Diagnostics: مدار باز ، اتصال کوتاه ، بیش از حد را تشخیص داده و گسل ها را به رابط سیستم گزارش می دهد.

جداسازی: برای جلوگیری از حلقه های زمینی و محافظت از الکترونیک پایین دست ، انزوای گالوانیک را فراهم می کند.

مناطق کاربردی

نظارت بر فرآیند: فشار ، جریان ، دما و حلقه های سطح با استفاده از نوادا 136294-01 در توربین ها ، کمپرسورها ، پمپ ها و موتورها.

محافظت از دستگاه: تغذیه هشدارهای مهم ایمنی (فشار بیش از حد ، بیش از حد) به منطق سفر.

ادغام DCS/SCADA: تبدیل حلقه های میدانی به داده های دیجیتال با بنگل نوادا 136294-01 برای سیستم های کنترل گیاه.

پانل های منطقه خطرناک: تاسیسات Zone2/Div2 که در آن جداسازی ماژول داخلی جایگزین سخت افزار سد خارجی است.

پروژه های مقاوم سازی: به روزرسانی قفسه های آنالوگ با استفاده از نوادا 136294-01 ضمن حفظ حلقه های سنسور موجود.
