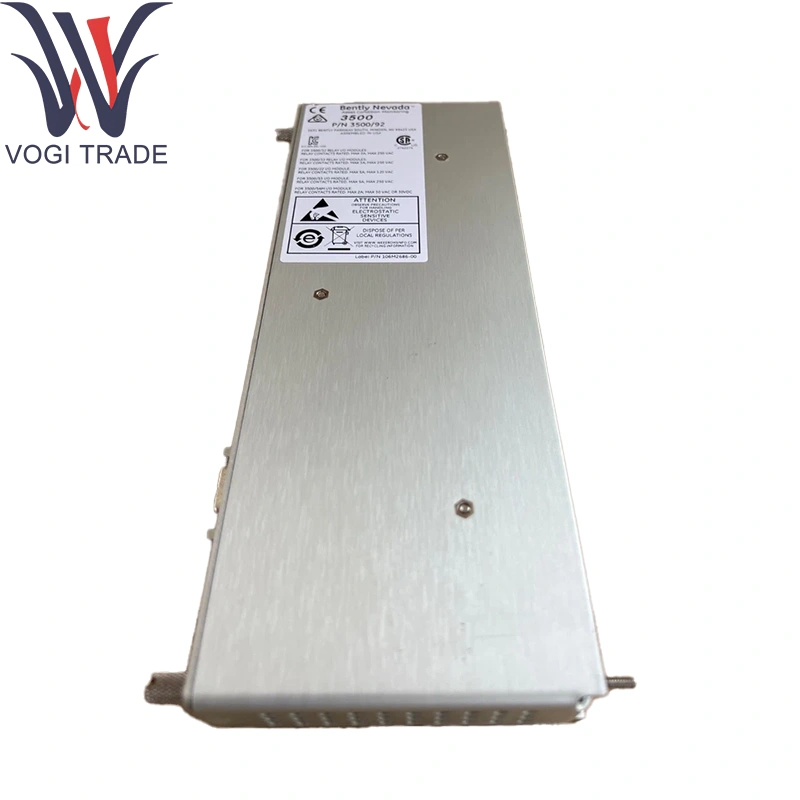

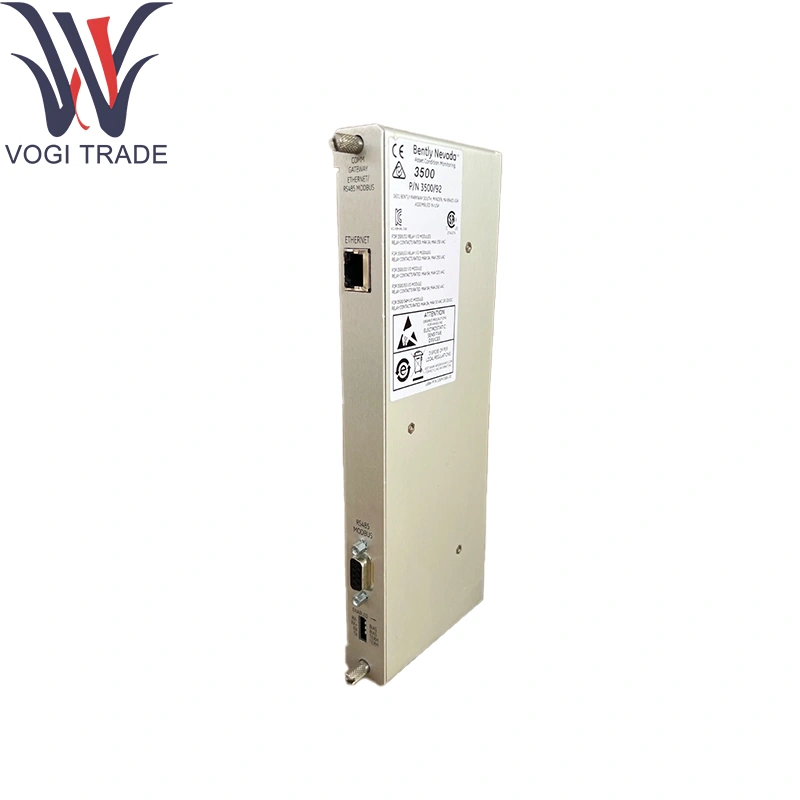

بنگل نوادا 136188-02

اطلاعات سفارش

دروازه ارتباطی 3500/92

3500/92-AA-BB-CC

پاسخ: نوع ماژول I/O

ماژول ModbusRS232/RS422 I/O

02 ModbusRS485 ماژول I/O

03 ماژول اترنت/RS232 Modbus I/O

ماژول اترنت/RS485 Modbus I/O

ب: نوع حافظه

01 حافظه کم

ج: گزینه تأیید آژانس

00 هیچ

01 CSA/NRTL/C 02 CSA/ATEX/IECEX

Tپارامترهای مداحی

رابط پشت پرده: اتصالات دوگانه 50 پین به 3500 اتوبوس دیجیتال برای نوادا 136188-02

درگاه اترنت: 10/100Base-T RJ-45 (Modbus TCP)

پورت سریال: 1 × RS-485 (Modbus RTU) در بلوک ترمینال قابل جابجایی

پروتکل های پشتیبانی شده:

Modbus RTU Slave (ASCII اختیاری)

سرور Modbus TCP

ظرفیت برچسب: حداکثر 1،024 ثبت نام Modbus (نگه داشتن/ورودی)

عملکرد:

توان اترنت تا 100 مگابیت در ثانیه

سریال Baud نرخ 1200-115،200bps

تأخیر در پاسخ به نظرسنجی <10ms معمولی در نوادا 136188-02

امنیت و تشخیص:

پیکربندی محافظت شده با رمز عبور از طریق Web-UI

پشتیبانی تله SNMP برای آلارم لینک/گسل

LED های Backplane-Health و شبکه های اجتماعی

قدرت: 24VDC از طریق صفحه پشتی (18-32VDC) ، ≤0.5a

جداسازی: جداسازی گالوانیک 1kV در بنادر RS-485 و اترنت

محیطی:

دمای کار: 0 درجه سانتیگراد تا +70 درجه سانتیگراد

دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

رطوبت: حداکثر 95 ٪ RH ، غیر مجلل

تابع محصول

پروتکل پل: نقشه های داده 3500 اتوبوس به ثبت نام های Modbus از طریق Banly Nevada 136188-02 برای مشتریان TCP/RTU.

جمع آوری داده ها: اندازه گیری های زمان واقعی ، آلارم و تشخیص برای نظرسنجی خارجی.

شبکه دو پورت: از اتصالات همزمان اترنت/سریال میزبان پشتیبانی می کند.

نظارت بر سلامت: گزارش وضعیت پیوند و گسل های پشت پرده از طریق تله های LED/SNMP.

نقشه برداری ثبت نام قابل تنظیم: Web-UI/CLI برای تکالیف برچسب سفارشی با استفاده از Banly Nevada 136188-02.

مناطق کاربردی

ادغام DCS/PLC: تغذیه داده های لرزش/دما با بنگل نوادا 136188-02 به سیستم های کنترل.

نظارت از راه دور: اتصال 3500 داده به SCADA HMIS از طریق Modbus TCP.

سیستم های میراث: پل زدن قفسه های مدرن به زیرساخت های Modbus RTU.

داشبورد نظارت بر وضعیت: معیارهای بهداشتی و بهداشتی جمع آوری از طریق نوادا 136188-02.

بسته های SKID OEM: تعبیه دروازه های استاندارد شده در ماشین آلات با استفاده از Banly Nevada 136188-02.
