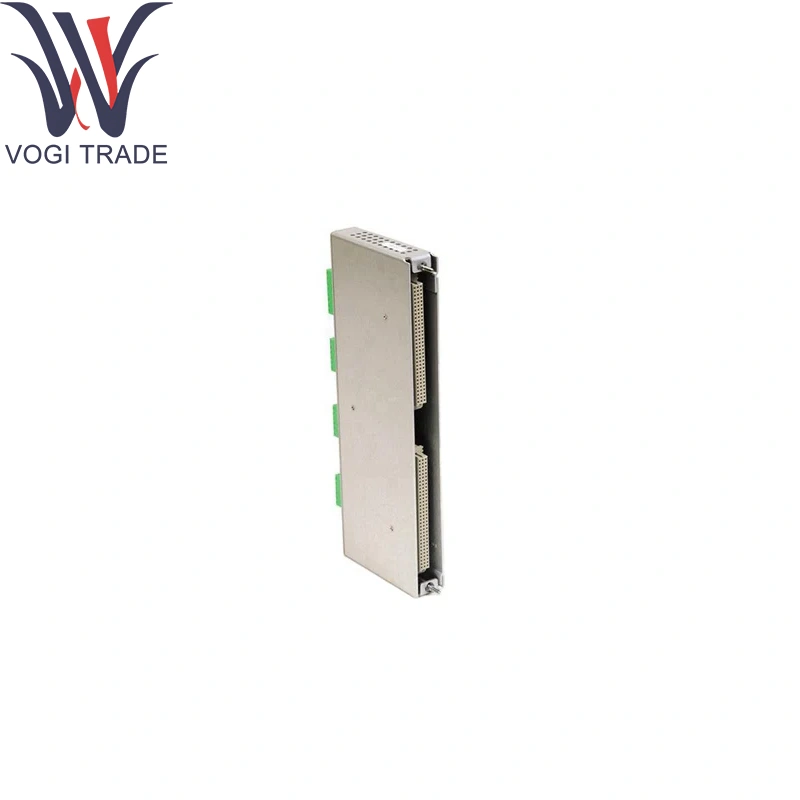

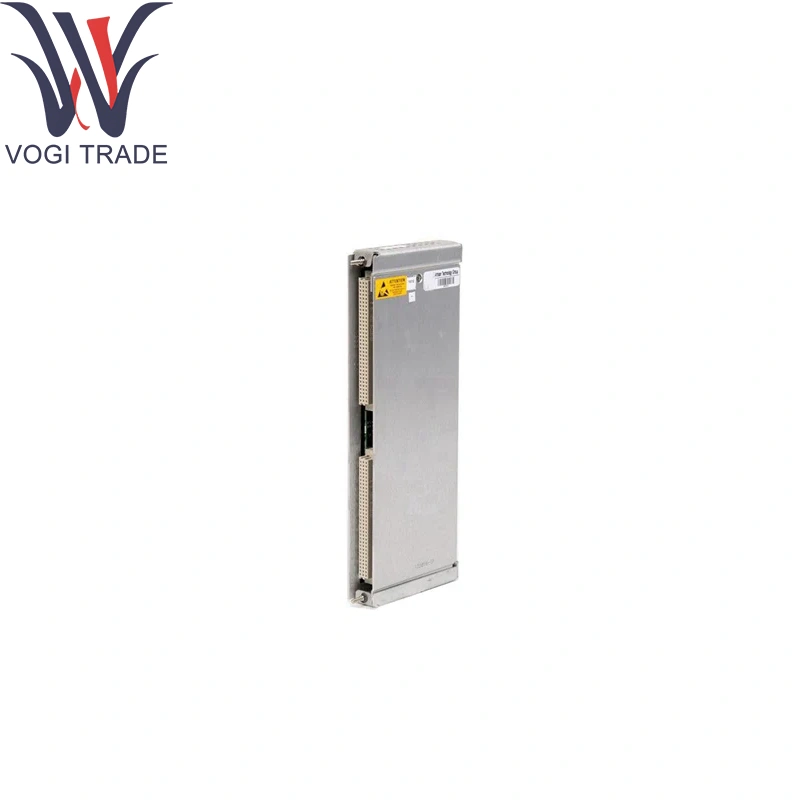

به طور کلی نوادا 135813-01

اطلاعات سفارش

نمایش سیستم

3500/93-AKX-BXN-120-520 ؛

پاسخ: گزینه نصب:

01 Face Face Mount [DIM باید باشد

نصب شده در شکاف 15 ، 0 ماژول

شامل نشده است)

02 Rack Rack 19 اینچی (VO

ماژول شامل)

03 پانل نصب /ماژول 0

از جمله

04 کوه مستقل [ضد زنگ

محفظه فولادی ، ماژول یو

از جمله

05 سیستم پشتی برگشتی

(01m باید در شکاف نصب شود

ماژول 15 ، /O شامل ،

منبع تغذیه خارجی

مورد نیاز)

06 قفسه EIA 19 اینچی با نور پشتی

ماژول I/O را شامل می شود

منبع تغذیه خارجی

مورد نیاز)

07 پانل پشتی چراغ (VO

ماژول شامل ، خارجی است

منبع تغذیه لازم)

08 کوه مستقل با نور پشتی

(محفظه فولاد ضد زنگ ، /o

ماژول شامل ، خارجی است

منبع تغذیه لازم)

ب: فاصله نصب/نوع کابل:

00 nocable مورد نیاز است

01 10 فوت (3 متر | Coble [PVC]

کابل 02 50 پا (15.24 متر)

(اوو

کابل 03 50 فوت (15.24 متر)

{teflon}

کابل 04 100 فوت [30.5 متر)

(پی وی سی)

کابل 05 100 فوت [30.5 متر)

(تفلون)

ج: منبع تغذیه خارجی:

00 هیچ

01 115 زمان

02 230 ولتاک

03 عرضه atexexternal

د: گزینه تأیید آژانس:

00 هیچ

01 csainrtuic

02 ATEX/CSA (Closs 1 ، Zone 2)

پارامترهای فنی

ورودی پشت صفحه: وضعیت حمل اتوبوس دیجیتال ، زنگ هشدار و برچسب های روند

خروجی های گسسته:

مخاطبین رله 16 × فرم (SPST) در نوادا 135813-01

امتیاز: 1a @ 30VDC / 0.5A @ 125VAC

بندر سریال:

1 × RS-485 (Modbus RTU) برای Banly Nevada 135813-01

BAUD: 1200–115200 ، 8-N-1 ، نیمه دوپلکس

شاخص ها: LED های مربوط به فعالیت های بهداشتی ، اتوبوس OK و TX

انزوا: 1 کیلو ولت بین خروجی های رله و منطق

قدرت: 24VDC از طریق صفحه پشتی ، ≤2W مصرف برای نوادا 135813-01

محیط: 0 درجه سانتیگراد -70 درجه سانتیگراد ؛ 95 ≤ 95 ٪ RH غیر ضمنی

تابع محصول

جمع آوری داده ها: هشدارها/روندهای زمان واقعی را از ماژول های قفسه از طریق Banly Nevada 135813-01 جمع می کند.

اعلامیه محلی: حداکثر 16 خروجی لامپ/شاخ مبتنی بر رله.

لینک از راه دور: جریان داده های سریال را برای ادغام DCS/SCADA فراهم می کند.

خودآزمایی: مانیتور ارتباطات و حالات گسل ، سیگنالینگ از طریق رله/LED.

مناطق کاربردی

Annunciators اتاق کنترل: هشدارهای سفر توربین/کمپرسور با استفاده از Banly Nevada 135813-01

رابط های ایمنی-سلامت: ادغام سیستم ESD/شاخ/استروب

دروازه DCS/SCADA: خروجی سریال Modbus RTU

تشخیص قابل حمل: لینک های نمایشگر قفسه به-handheld

پانل های OEM: نشانه های یکپارچه در سیستم های نصب شده با بنگل نوادا 135813-01
