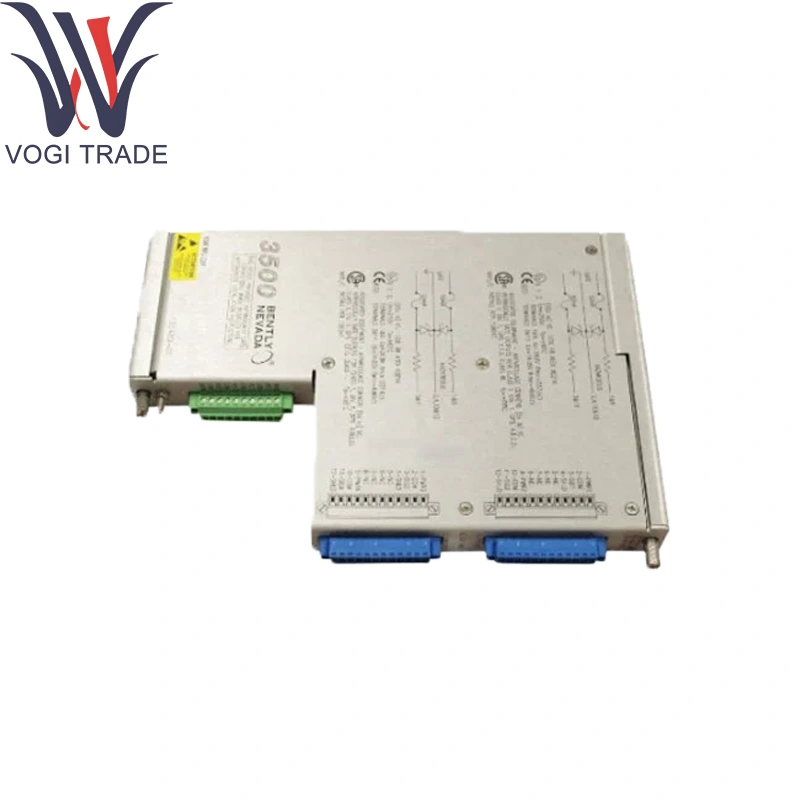

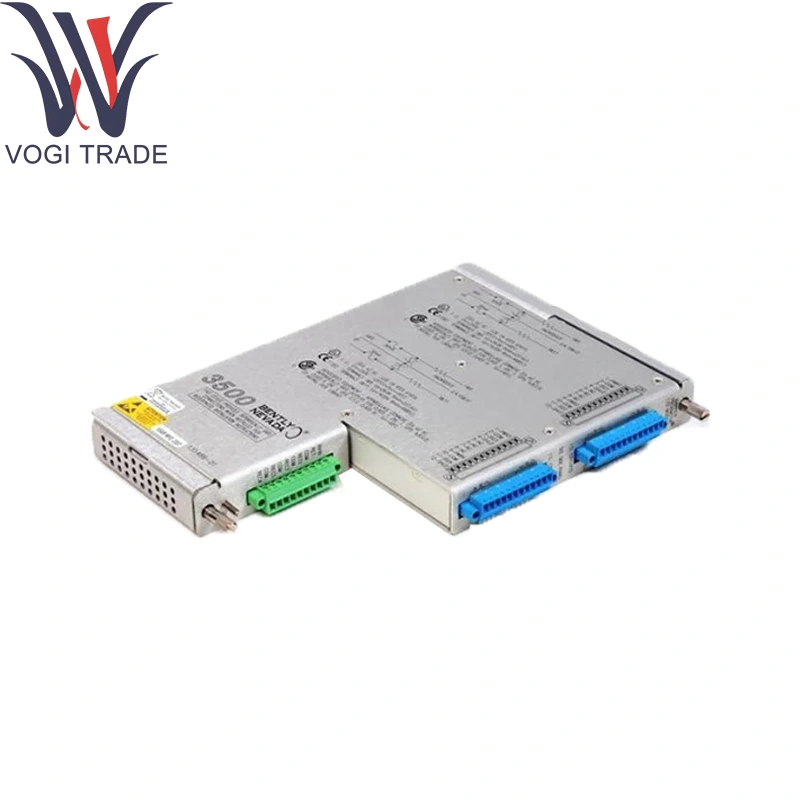

برند: بنگل نواداتوضیحات: 135489-04شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 11اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنبه طور کلی نوادا 135489-04 در یک قفسه سری 3500 به شرط نصب می کند و سیگنال ها را از چهار پروب مجاورت مجری ادی دیجیتالی می کند.
| ساخت |
بنگل نوادا |
| شماره مدل |
3500/40m-03-00 |
| شماره سفارش |
135489-04 |
| کاتالوگ |
3500 |
| شرح |
پروکسیمیتور I/O ماژول با موانع داخلی و خاتمه داخلی |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
24*16*2.4 (سانتی متر) |
| وزن |
0.46 کیلوگرم |
اطلاعات سفارش
مانیتور مجاورت
3500/40M-AA-BB
پاسخ: نوع ماژول I/O
01
پروکسیمیتور I/O با خاتمه داخلی
02
پروکسیمیتور I/O با خاتمه خارجی
03
پروکسیمیتور I/O ماژول با موانع داخلی و خاتمه داخلی
ب: گزینه تأیید منطقه خطرناک
00
هیچ کدام
01
CSA / NRTL / C (کلاس 1 ، بخش 2)
02
ATEX / IECEX / CSA (کلاس 1 ، منطقه 2)
پارامترهای فنی
کانال ها: 4 ورودی مجاورت-پروب (پروب های فعال ادی جریان)
تحریک پروب: -23 ولت DC ، 12 میلی آمپر در هر کانال (جدا شده از طریق موانع داخلی)
دامنه ورودی: خروجی پروب P-P 0-50 ولت
تهویه سیگنال:
مقاومتهای خاتمه پروب 1 kΩ داخلی برای نوادا 135489-04
افزایش و جبران قابل برنامه ریزی از طریق CPU Rack
باندهای فیلتر 1 × ، 2 × و باند پهن قابل انتخاب
انزوا:
موانع ذرت ذنظی ذاتی در هر کانال
1 کیلو ولت کانال به شاسی ایزوله گالوانیک در بنگل نوادا 135489-04
خروجی هشدار/وضعیت: داده های دیجیتالی بیش از 3500 اتوبوس پشت پرده ؛ LED های پردازنده برای کانال و تقصیر
قدرت: 24 ولت DC (18-32 ولت DC) ، مصرف ماژول 4 W
محیطی:
دمای کار: 0 درجه سانتیگراد تا +70 درجه سانتیگراد
دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: 95 ≤ RH ، غیر هماهنگ برای نوادا 135489-04
تابع محصول
شرایط سیگنال های کاوشگر ادیج از طریق Bantly Nevada 135489-04-جذابیت ، فیلتر کردن و خطی سازی-و آنها را به داده های لرزش و ترخیص تقدیم می کند. اندازه گیری ها و تشخیص ها را از طریق اتوبوس دیجیتالی Rack 3500 سری به ماژول رابط System ارتباط برقرار می کند.
ماژول های پشتیبانی اصلی
3500/65 ماژول از دست دادن سیگنال: برای تشخیص خرابی کاوشگر یا کابل
ماژول رابط سیستم 3500/01: مصالح داده های شرطی شده از Banly Nevada 135489-04 3500/03 ماژول رله: خروجی های رله Form-C را ارائه می دهد
3500/04 ماژول خروجی آنالوگ: مقادیر اندازه گیری شده به حلقه های 4-20 میلی آمپر
پروب و کابل های مجاورت: پروب های سری 3300 XL سازگار با نوادا 135489-04
