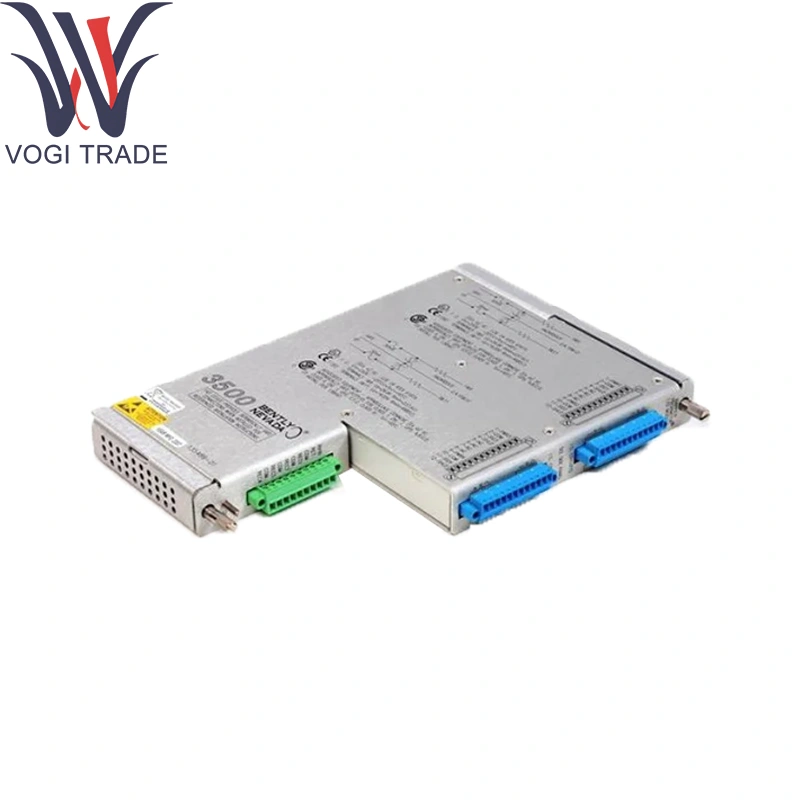

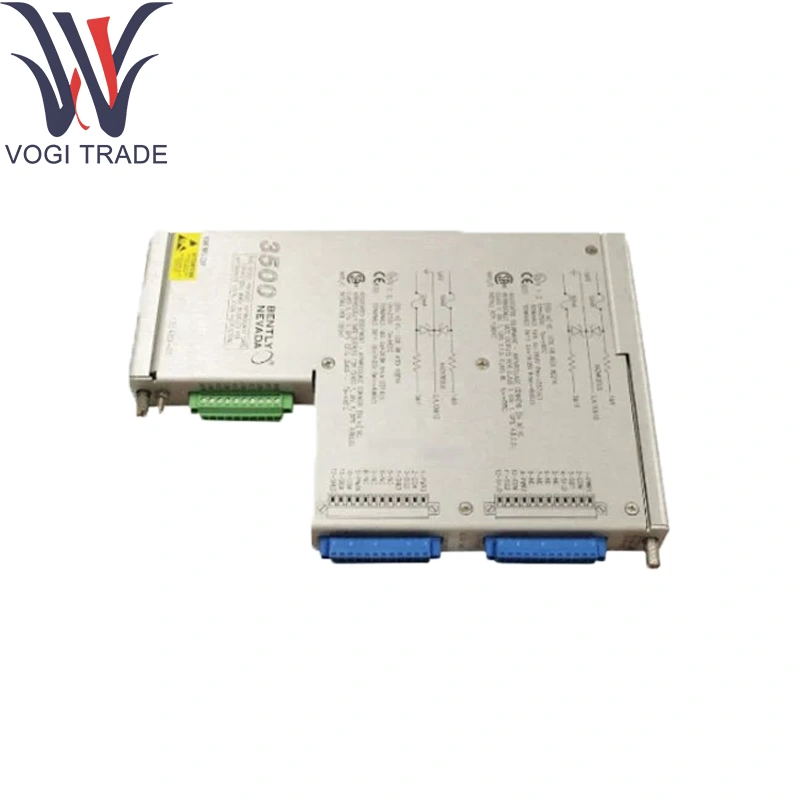

به طور کلی نوادا 135489-03

اطلاعات سفارش

توضیح محصول

3500/42M-AA-BB

پاسخ: نوع ماژول I/O

به انواع ماژول I/O در صفحه 19 مراجعه کنید.

ب: گزینه تأیید منطقه خطرناک

00

هیچ کدام

01

CSA / NRTL / C (کلاس 1 ، بخش 2)

02

ATEX / IECEX / CSA (کلاس 1 ، منطقه 2)

پارامترهای فنی

کانال ها: 4 ورودی آنالوگ جدا شده (مجاورت یا لرزش IEPE) از Benly Nevada 135489-03

موانع ایمنی ذاتی: شبکه داخلی Zener-diode/سد در هر کانال ، دارای گواهینامه برای کلاس ، Zone2/Div2

تحریک پروب: -23VDC @ ≤12mA در هر کانال (سد جدا شده) در نوادا 135489-03

دامنه ورودی: خروجی پروب 4-50VP-P EDDY-CURRENT یا ورودی IEPE 4-20MA

تهویه سیگنال:

افزایش قابل برنامه ریزی (1 تا 10 پوند)

فیلترهای باند-پاس انتخابی قابل انتخاب (1 × ، 2 × ، باند پهن)

خاتمه ورودی داخلی (1kΩ برای پروب ها ؛ 120Ω برای IEPE)

جداسازی: کانال 1 کیلو ولت به شاسی (سد ثانویه به زمین شاسی)

مصرف برق: 24VDC (18-32VDC) ، ≤4W کل

محیطی:

دمای کار: 0 درجه سانتیگراد تا +70 درجه سانتیگراد

دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

رطوبت: 95 ≤ RH ، غیر مجلل برای نوادا 135489-03

تابع محصول

تهویه سیگنال ذاتاً ایمن: استفاده از تحریک ، جداسازی سد ، فیلتر و خطی شدن از طریق نوادا 135489-03 به خروجی سنسور را اعمال می کند.

ساده سازی منطقه Hazard: با ادغام آنها در صفحه در نوادا 135489-03 ، کاهش فضای پانل ، نیاز به محفظه های سد خارجی را از بین می برد.

خروجی داده های دیجیتال: سیگنال های شرط بندی شده را به داده های دیجیتالی با مهر و موم شده از طریق اتوبوس 3500 پشت پرده تبدیل می کند.

ماژول های پشتیبانی اصلی

شاسی قفسه 3500/00: تأمین برق ، اتوبوس پشتی و پشتیبانی مکانیکی برای نوادا 135489-03

3500/01 ماژول رابط سیستم: مصالح داده های دیجیتال I/O

3500/03 ماژول خروجی رله: خروجی های رله Form-C Form-C

3500/04 ماژول خروجی آنالوگ: مقادیر نظارت شده را تبدیل می کند

3500/65 ماژول از دست دادن سیگنال: خرابی پروب یا کابل را تشخیص می دهد
