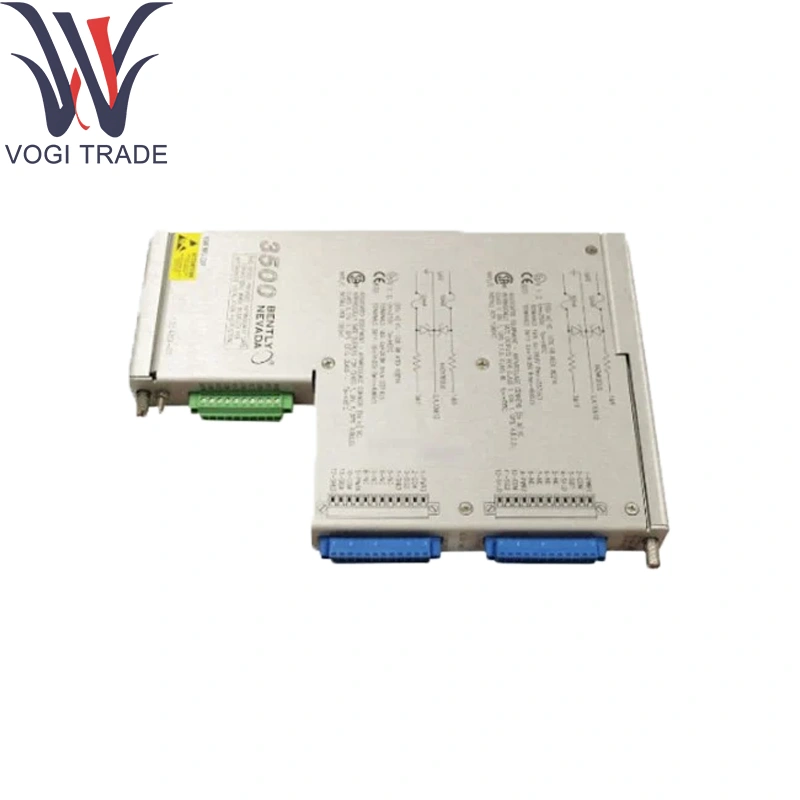

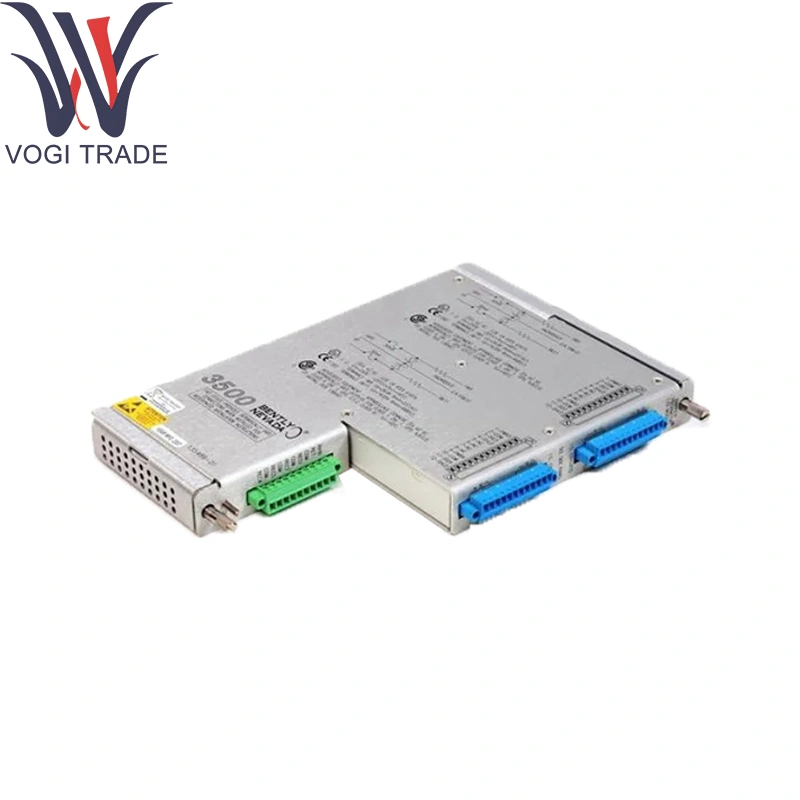

به طور کلی نوادا 135489-02

اطلاعات سفارش

توضیح محصول

3500/42M-AA-BB

پاسخ: نوع ماژول I/O

به انواع ماژول I/O در صفحه 19 مراجعه کنید.

ب: گزینه تأیید منطقه خطرناک

00

هیچ کدام

01

CSA / NRTL / C (کلاس 1 ، بخش 2)

02

atex / iecex /CSA (کلاس 1 ، منطقه 2)

پارامترهای فنی

کانال ها: 4 ورودی آنالوگ جدا شده ، قابل انتخاب برای نوادا 135489-02:

پروب های مجاورت Eddy-Current (0-50VP-P)

IEPE Accelerometers (4MA حلقه قدرت)

موانع ایمنی ذاتی: شبکه داخلی Zener-diode/سد در هر کانال در Banly Nevada 135489-02 ، تأیید شده برای استفاده Classi Div2/Zone2

تحریک پروب: -23VDC @ ≤12mA در هر کانال (سد جدا شده)

تهویه ورودی:

افزایش قابل برنامه ریزی (1 × ، 2 × ، 5 ×)

مقاومتهای خاتمه داخلی (1kΩ برای پروب ، 120Ω برای IEPE) در نوادا 135489-02

فیلترهای باند-پاس انتخابی قابل انتخاب (1 × ، 2 × ، باند ارتعاش پهنای باند)

جداسازی: 1 کیلو ولت سد ثانویه به شاسی

مصرف برق: 24VDC (18-32VDC) ، ≤4W کل

محیطی:

دمای کار: 0 درجه سانتیگراد تا +70 درجه سانتیگراد

دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

رطوبت: 95 ≤ RH ، غیر مجلل برای نوادا 135489-02

تابع محصول

تهویه سیگنال ایمنی ذاتی: تحریک ، انزوا سد و خطی را از طریق نوادا 135489-02 برای سیگنال های سطح پایین در مناطق خطرناک فراهم می کند.

موانع موجود در صفحه: محفظه های جداگانه سد را از بین می برد-کاهش ردپای پانل در نوادا 135489-02.

خروجی صفحه نمایش دیجیتال: سیگنال های مشروط را به داده های دیجیتالی توزیع شده در 3500 اتوبوس پشت پرده تبدیل می کند.

ماژول های پشتیبانی اصلی

3500/00 شاسی قفسه: قدرت پشت پرده برای نوادا 135489-02 و اتوبوس ارتباطات را تأمین می کند.

3500/01 ماژول رابط سیستم: مصالح داده های دیجیتال I/O

ماژول خروجی رله 3500/03: مخاطبین رله Form-C را ارائه می دهد

3500/04 ماژول-خروجی آنالوگ: خروجی 4-20mA را فراهم می کند

3500/65 ماژول از دست دادن سیگنال: نظارت بر کانال کانال
