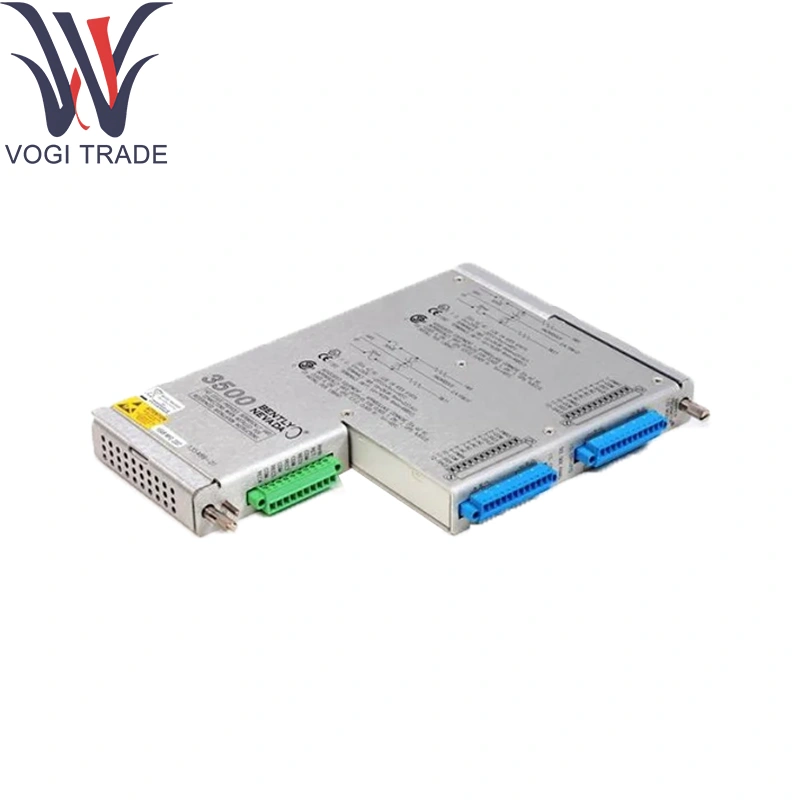

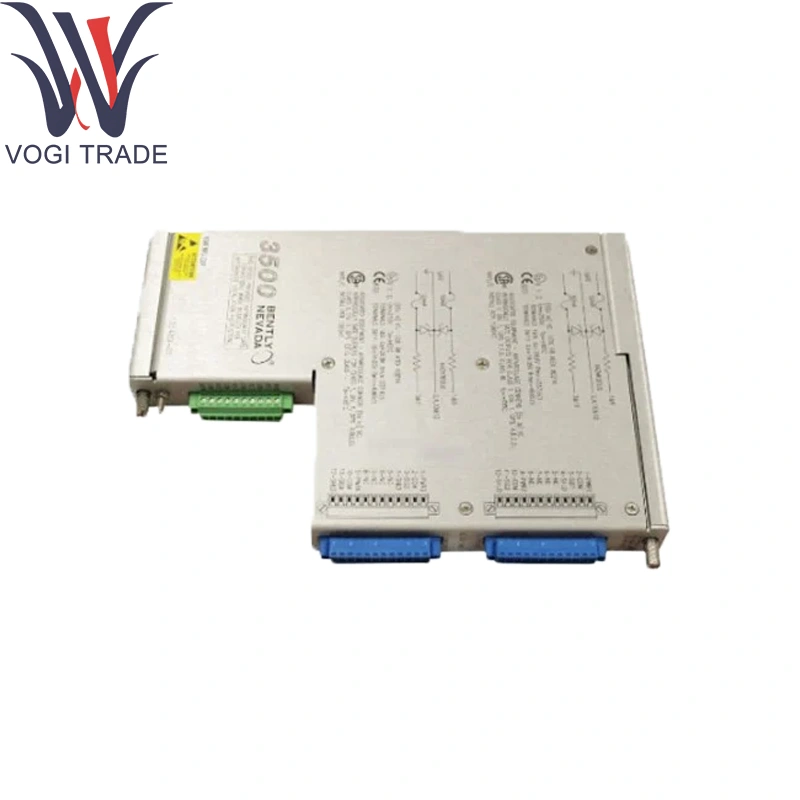

به طور کلی نوادا 135473-01

اطلاعات سفارش

ماژول تشخیص گاز خطرناک

3500/63-AXX-BXX

پاسخ: ماژول ورودی/خروجی:

01 ماژول ورودی/خروجی مهره کاتالیزوری خاتمه داخلی

02 External Termination Catalytic Bead Input/Output Module

ب: مصوبات آژانس:

01 FM (C/US) ، IEC

پارامترهای فنی

کانال ها: حداکثر 4 ورودی برای نوادا 135473-01 ، قابل تنظیم به عنوان:

آنالوگ: حلقه های 4-20mA یا سیگنال های 0-10V

گسسته: مخاطبین ولتاژ ولتاژ 24VDC

خاتمه داخلی:

مقاومت های دقیق 250Ω برای حلقه های فعلی

10 kΩ for voltage-mode inputs

4.7kΩ کشش برای مخاطبین گسسته

موانع ایمنی ذاتی: شبکه های یکپارچه Zener-Diode در هر کانال که برای Classi Zone2/Div2 در Banly Nevada 135473-01 تأیید شده است

وضوح و صحت (آنالوگ): A/D 16 بیتی ، 0.1 ± از مقیاس کامل

محافظت از ورودی: گیره ولتاژ به 35 ولت پوند ؛ حفاظت از قطبی معکوس

جداسازی: ≥ 1kV سد دوم به زمین شاسی

میزان نمونه برداری: 50samples/s در هر کانال (آنالوگ)

رتبه بندی های محیطی:

کار: 0 درجه سانتیگراد تا +60 درجه سانتیگراد

ذخیره سازی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

رطوبت: ≤95 ٪ RH ، غیرقانونی

تابع محصول

تهویه امنیت ذاتی: موانع داخلی را برای جداسازی حلقه های سنسور خطرناک در منطقه اعمال می کند.

خاتمه سیگنال: خاتمه حلقه/تماس صحیح را در صفحه فراهم می کند.

Digitization & Bus Output: ورودی ها را به داده های دیجیتالی از طریق 3500 پشت پرده تبدیل می کند.

خود تشخیصی: گسلها را در نوادا 135473-01 تشخیص می دهد و آنها را به رابط سیستم پرچم گذاری می کند.

مناطق کاربردی

منطقه خطرناک I/O: نصب مستقیم سنسورها با استفاده از نوادا 135473-01 در محیط های پتروشیمی.

مجاورت و نظارت بر لرزش: تغذیه سیگنال های آنالوگ جدا شده از پروب ها.

ادغام حلقه فرآیند: خواندن خروجی های فرستنده 4-20mA با Nevada 135473-01 در سیستم های ایمنی.

ورودی های هشدار گسسته: ضبط تعطیلی تماس با امنیت با امنیت با ایمنی ذاتی.
