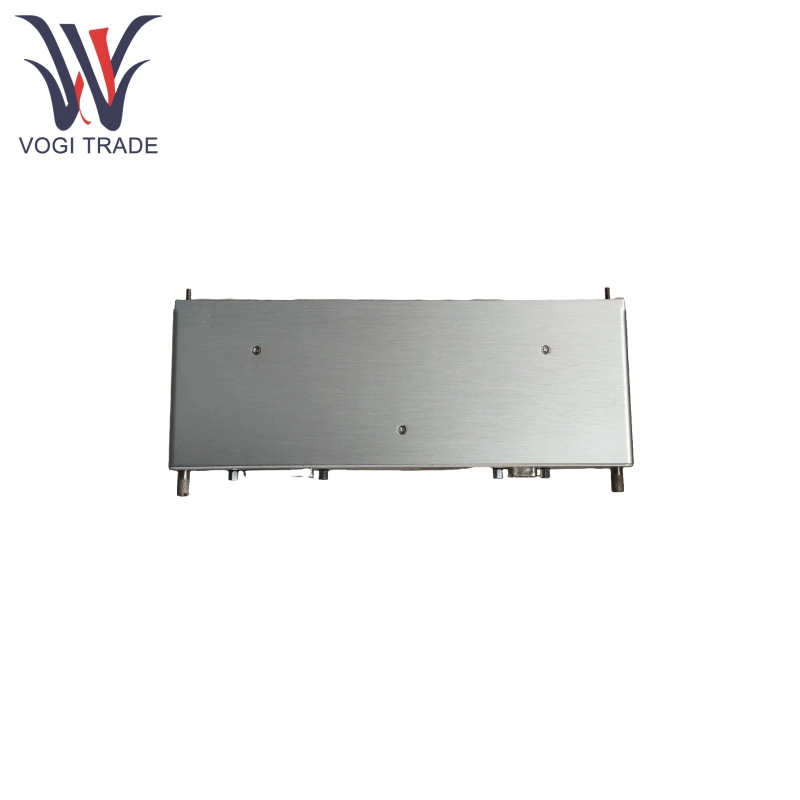

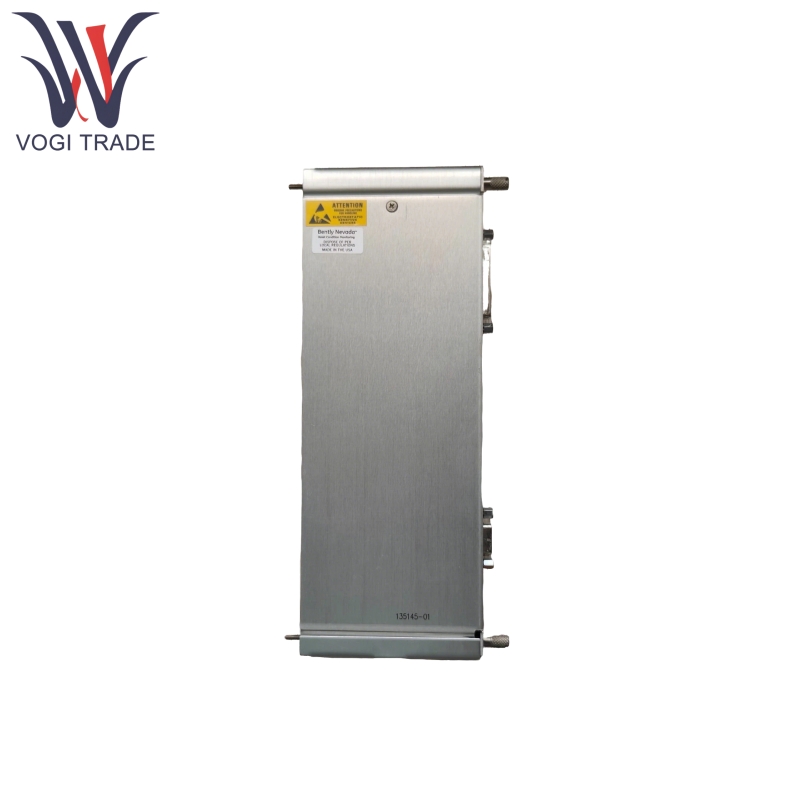

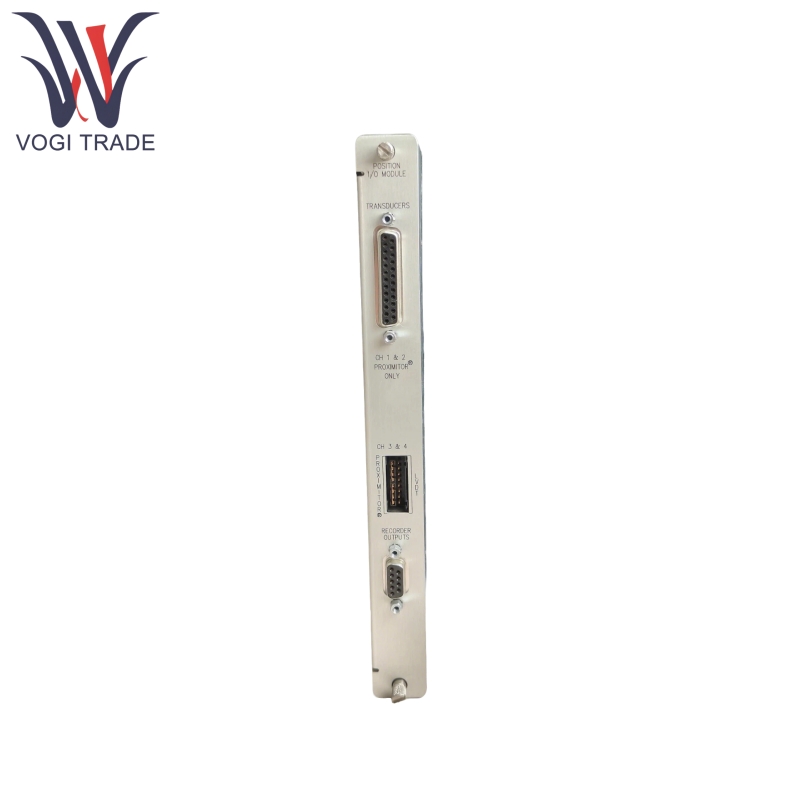

به طور کلی نوادا 135145-01

ویژگی های محصول

به طور کلی نوادا 135145-01 از سنسورهای جریان ادی ، LVDT ، RPT و غیره پشتیبانی می کند و با نیازهای مختلف اندازه گیری تطبیق می یابد.

به طور کلی نوادا 135145-01 برای اطمینان از خروجی با دقت بالا ، فیلتر ، تقویت و خطی را ایجاد کرده است.

به طور کلی نوادا 135145-01 می تواند آستانه هشدار و خطر را به طور مستقل برای هر کانال تنظیم کند و از ترکیب منطق دو متغیر برای ایجاد محافظت از خاموش شدن پشتیبانی می کند.

نوادا 135145-01 سیگنال های ولتاژ متناسب با مقدار اندازه گیری شده را فراهم می کند و می تواند مستقیماً به سیستم های DCS یا PLC متصل شود.

به طور کلی نوادا 135145-01 از پیکربندی افزونگی سه گانه ماژولار (TMR) برای افزایش قابلیت اطمینان سیستم پشتیبانی می کند.

محصول با استفاده از اصل

سنسورهای Banly Nevada 135145-01 جابجایی های مکانیکی را به سیگنال های الکتریکی تبدیل می کنند ، مانند تغییرات امپدانس در سنسورهای جریان Eddy و ولتاژ دیفرانسیل در LVDT.

این سیگنال را برای تولید سیگنال ولتاژ استاندارد متناسب با جابجایی فیلترها ، تقویت و خطی می کند.

این مقدار را در زمان واقعی در برابر مقدار زنگ از پیش تعیین شده نظارت می کند و عملکرد رله مربوطه را تحریک می کند.

داده های پردازش شده از طریق اتوبوس 3500 RACK به ایستگاه عامل یا DCS منتقل می شوند و پروتکل هایی مانند OPC و Modbus را پشتیبانی می کنند.

پارامتر محصول

جزئیات زیر مربوط به نوادا 135145-01 است.

امپدانس ورودی سنسور جریان Eddy: 10 kΩ

امپدانس ورودی LVDT: 1 MΩ (DC) یا 137 KΩ (AC)

امپدانس ورودی پتانسیلومتر روتاری: 200 کیلو

خروجی آنالوگ: -10V تا +10V DC ، با ظرفیت بار 0-600 Ω

خروجی دیجیتال: از طریق اتوبوس 3500 رک به رایانه فوقانی منتقل می شود

دقت: 333 ± 33 ٪ از مقیاس کامل

وضوح: 0.3662 میکرومتر در هر بیت

دما: -30 درجه سانتیگراد تا +65 درجه سانتیگراد (کار) ، -40 درجه سانتیگراد تا +85 درجه سانتیگراد (ذخیره سازی)

رطوبت: 95 ٪ غیرقانونی ، مطابق با استانداردهای سازگاری الکترومغناطیسی EN 50081-2
