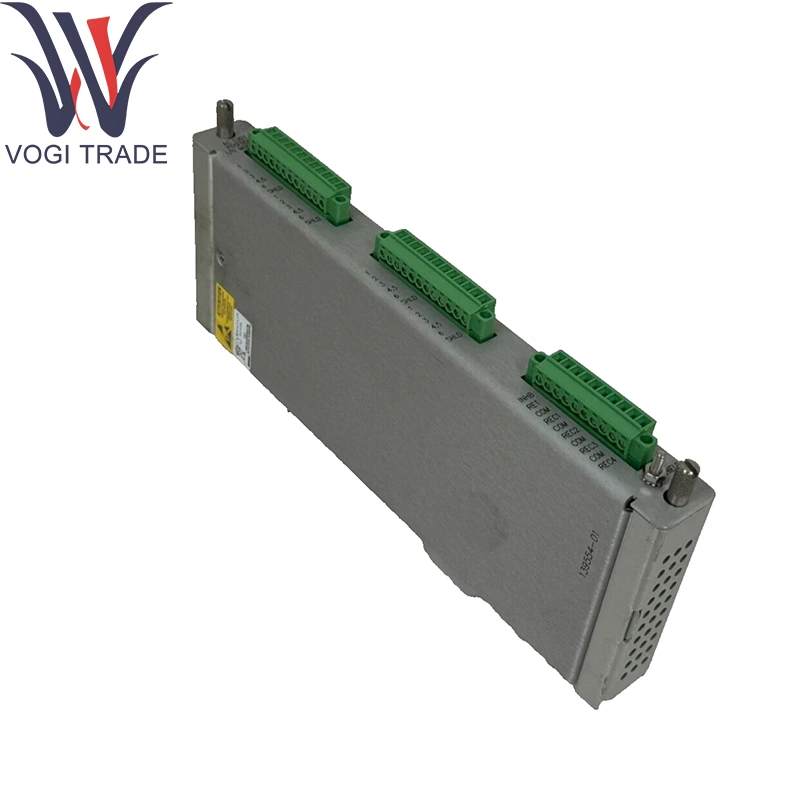

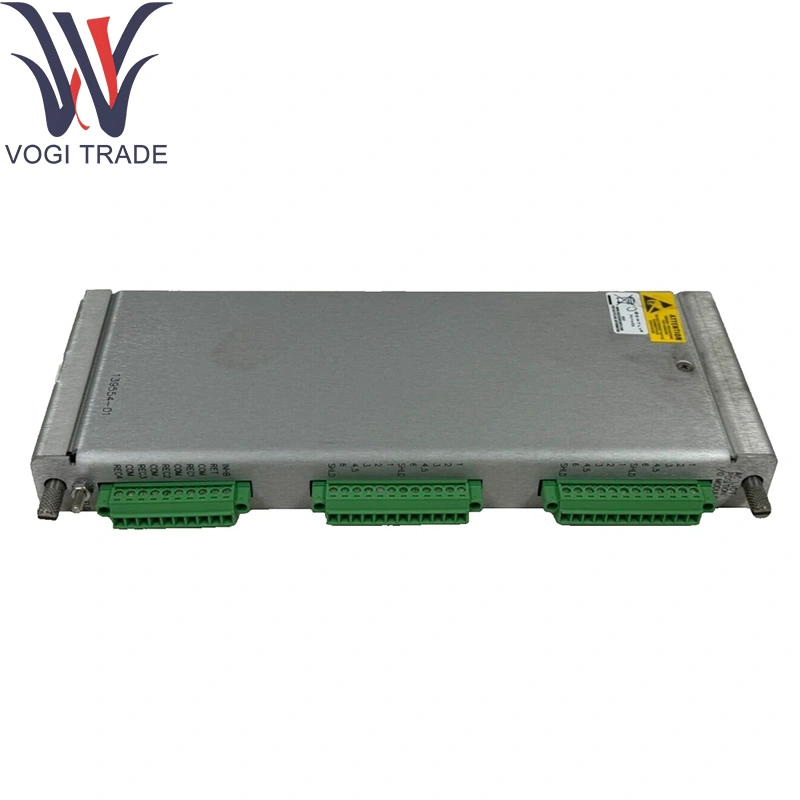

بنگل نوادا 135137-01

اطلاعات سفارش

مانیتور موقعیت

3500/45-AA-BB

پاسخ: نوع ماژول I/O

01 موقعیت I/O موقعیت با خاتمه داخلی (پروکسیمیتور ، RPT ، DC LVDT)

02 ماژول I/O موقعیت با خاتمه خارجی (Proximitor ، RPT ، DC LVDT)

05 AC LVDT موقعیت I/O ماژول با خاتمه داخلی

06 AC LVDT موقعیت I/O ماژول با خاتمه خارجی

ب: تأیید آژانس

00 هیچ

01 cnrtlus (کلاس 1 ، بخش 2)

02 ATEX / IECEX / CSA (کلاس 1 ، منطقه 2)

پارامترهای فنی

کانال ها: 4 ورودی مستقل LVDT (دیفرانسیل ، 4 سیم) برای نوادا 135137-01

تحریک: 3 ولت در 4 کیلوهرتز در هر کانال (نوسان ساز داخلی) در نوادا 135137-01

دامنه ورودی (قابل انتخاب نرم افزار):

± 1 میلی متر ، 2 میلی متر ، 5 میلی متر ± ، 10 میلی متر پوند

تبدیل و وضوح: 16 بیتی δς ADC ، نمونه گیری همزمان ؛ 0.002 ٪ از دهانه

صحت: 1 /0 ٪ از مقیاس کامل پس از کالیبراسیون میدانی

نرخ نمونه برداری: 1 کیلوهرتز در هر کانال ، همزمان

جداسازی: 1 کیلو ولت کانال به شاسی و کانال به کانال

تشخیص: تشخیص سنسور-پیگیری ، زنگ های باز/کوتاه ، هشدار بیش از حد در هر کانال

مصرف برق: 6W از پشت صفحه 24VDC

رتبه بندی های محیطی:

دمای کار: 0 درجه سانتیگراد تا +70 درجه سانتیگراد

دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

رطوبت: حداکثر 95 ٪ RH ، غیر مجلل

کارایی محصولنتیجه

به طور کلی نوادا 135137-01 تحریک AC پایدار را برای LVDT ها فراهم می کند و نوسان سازهای خارجی را از بین می برد. خروجی های دیفرانسیل ، سیگنال های موقعیت را خطی می کند و داده ها را با وضوح 16 بیتی دیجیتالی می کند. موقعیت ها را در برابر محدودیت های قابل برنامه ریزی برای هشدارهای بیش از حد مسافرتی مقایسه می کند و به طور مداوم یکپارچگی حلقه را کنترل می کند.

مناطق کاربردی

توربین راننده راننده رانش: ردیابی موقعیت محوری در زمان واقعی با استفاده از Banly Nevada 135137-01 برای جلوگیری از مالش

موقعیت میله ای و پیستون: نظارت بر سکته مغزی/زمان ساکن در موتورها/کمپرسورها

بازخورد موقعیت دریچه: کنترل دقیق برای دریچه های فرآیند

گسترش انتهای ژنراتور: نظارت بر حرکت محوری تحت رشد حرارتی

تعمیر و نگهداری مبتنی بر شرط: تجزیه و تحلیل روند از طریق Banly Nevada 135137-01 برای برنامه ریزی خدمات پیش بینی
