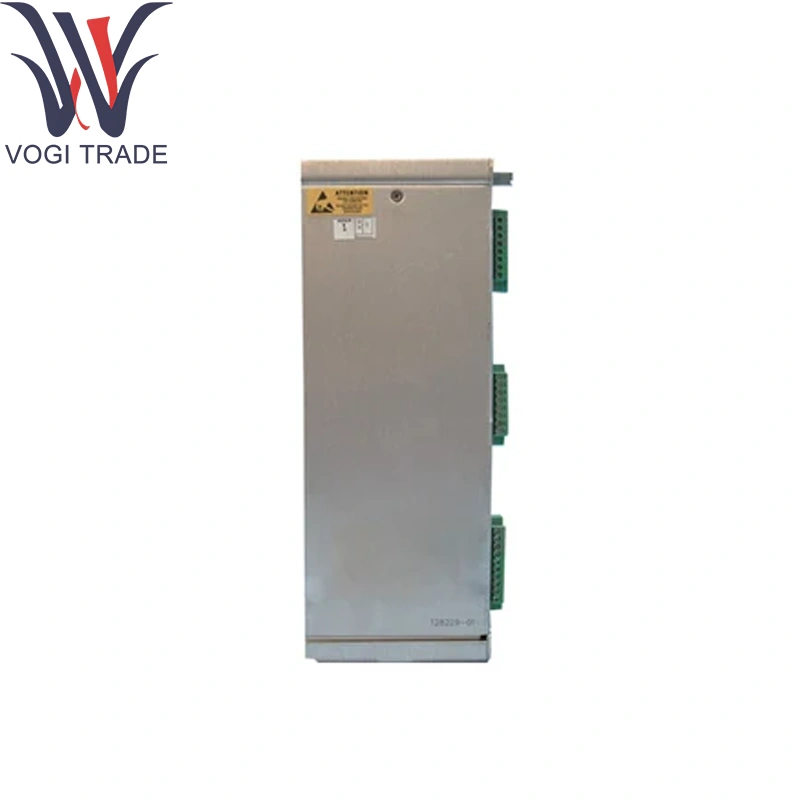

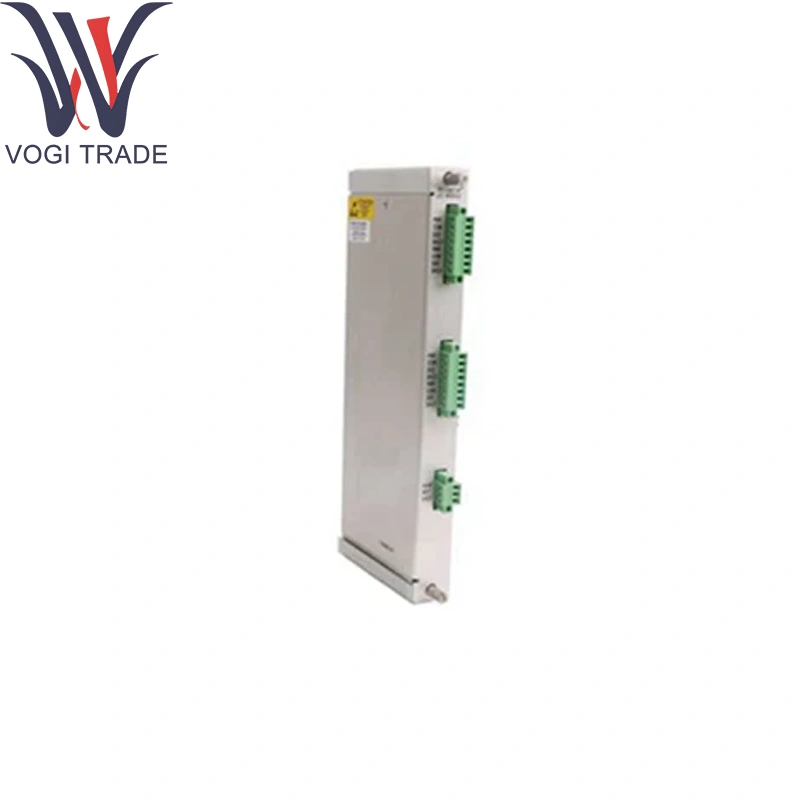

برند: بنگل نواداتوضیحات: 133819-02شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 15اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنبه طور کلی Nevada 133819-02 شش کانال نظارت بر دما در یک ماژول ¼-Rack را فراهم می کند ، و هر دو RTD 4 سیم (PT100/PT1000) و ترموکوپل های تک رنگ (Typese ، J ، K ، T) را می پذیرند.
| ساخت |
بنگل نوادا |
| شماره مدل |
3500/61-01-00 |
| شماره سفارش |
133819-02 |
| کاتالوگ |
3500 |
| شرح |
RTD/TC ماژول I/O غیر جدا شده ماژول داخلی |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
24*2.4*24 (سانتی متر) |
| وزن |
1.6 کیلوگرم |
اطلاعات سفارش
برای لیست دقیق مصوبات خاص کشور و محصول ، به راهنمای مرجع سریع مصوبات (108M1756) موجود از baly.com مراجعه کنید.
خروجی ضبط
3500/61-AA-BB
پاسخ: نوع ماژول I/O
0 1 RTD/TC ماژول I/O جدا شده داخلی خاتمه داخلی
0 2 RTD/TC ماژول I/O غیر جدا شده ماژول بیرونی
0 3 TC ماژول I/O جدا شده داخلی
0 4 TC ماژول I/O جدا شده خارجی
0 5 RTD/TC ماژول I/O غیر جدا شده با موانع داخلی
ب: گزینه تأیید آژانس
0 0 هیچ
0 1 CSA/NRTL/C (کلاس 1 ، دی 2)
0 2 ATEX/ IECEX/ CSA (کلاس 1 ، منطقه 2)
پارامترهای فنی
کانال ها: 6 ورودی ، به صورت جداگانه از زمینه قابل تنظیم برای نوادا 133819-02 به عنوان:
RTD: 4 سیم (PT100/PT1000) با تحریک 1MA
TC: تک رنگ (Typese/J/K/T) با جبران اتصال به عملکرد سرد
دامنه و دقت RTD: -200 درجه سانتیگراد تا +850 درجه سانتیگراد ، 0.1 درجه سانتیگراد
دامنه و دقت ترموکوپل: -250 درجه سانتیگراد تا +1372 درجه سانتیگراد (وابسته به نوع) ، 0.25 درجه سانتیگراد (یا دهانه 0.1 ±))
وضوح: تبدیل 16 بیتی δς A/D (مراحل 0.1 درجه سانتیگراد)
نرخ نمونه برداری: 2Samples/sec در هر کانال (همزمان)
خروجی های ضبط: 6 خروجی 0-10 ولت (حداکثر 10 میلی آمپر) برای ضبط های نمودار خارجی
منطق زنگ هشدار: هر کانال را با محدودیت های قابل برنامه ریزی بالا/پایین مقایسه می کند. هشدارهای پرچم در اتوبوس دیجیتال و از طریق LED های صفحه جلو
محافظت از ورودی: گیره ولتاژ به 35 ولت پوند ؛ قطبی معکوس ایمن
جداسازی: کانال به شاسی: 1kV در بنگل نوادا 133819-02
قدرت: 24VDC از طریق صفحه پشتی ؛ ≤5w
محیطی: 0 درجه سانتیگراد -70 درجه سانتیگراد کار می کند. -40 درجه سانتیگراد -85 درجه سانتیگراد ؛ حداکثر 95 ٪ RH غیر ضمنی
تابع محصول
تهویه سیگنال: حلقه های RTD/ترموکوپل را از طریق Bally Nevada 133819-02 با خاتمه دقیق تعبیه شده هیجان زده و خطی می کند.
دیجیتالی شدن و مقایسه: سیگنال های آنالوگ را به داده های دیجیتال تبدیل می کند و در برابر نقاط تنظیم مقایسه می شود.
رابط ضبط: خروجی های ضبط کننده آنالوگ همزمان را برای هر کانال فراهم می کند.
تشخیص: مانیتور یکپارچگی حلقه سنسور و سلامت خود. گسل ها را به رابط سیستم گزارش می دهد.
مناطق کاربردی
دمای دارای توربین و کمپرسور: نظارت مداوم با استفاده از بنگل نوادا 133819-02 از محفظه های بلبرینگ.
نظارت بر فرایند-سیال: ردیابی دمای ورودی/خروجی در مبدلهای حرارتی.
جعبه دنده و مهر و موم: نقشه برداری درجه حرارت چند نقطه ای با نوادا 133819-02 برای سلامت گیربکس.
پانل های منطقه خطرناک: تاسیسات Zone2/Div2 که نیاز به جداسازی در داخل دارند.
ادغام ضبط نمودار: امکاناتی که نیاز به سیاهههای مربوط به هاردکپی دارند که شامل نوادا 133819-02 است.
