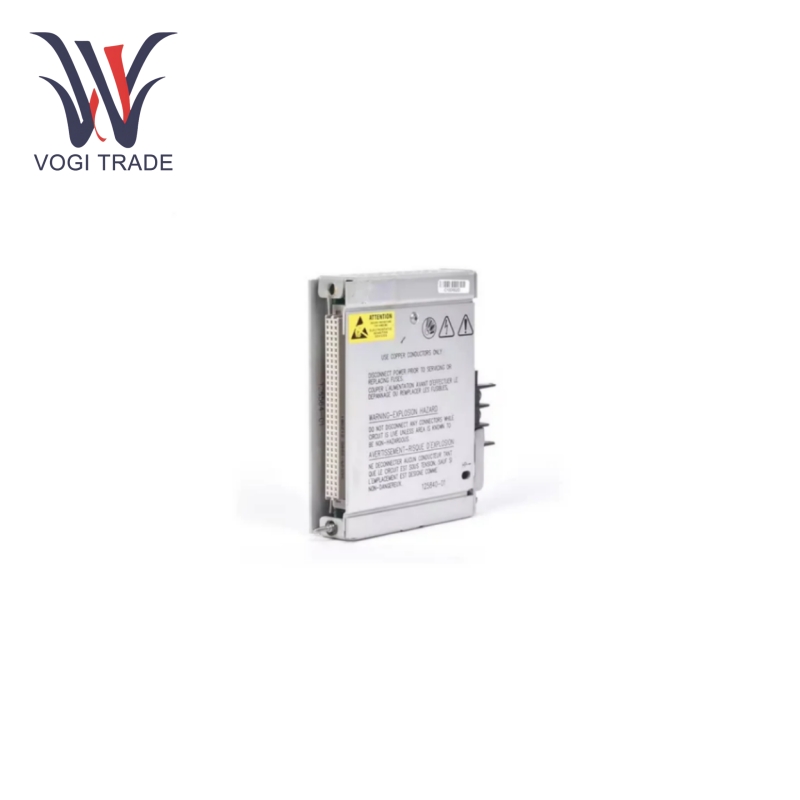

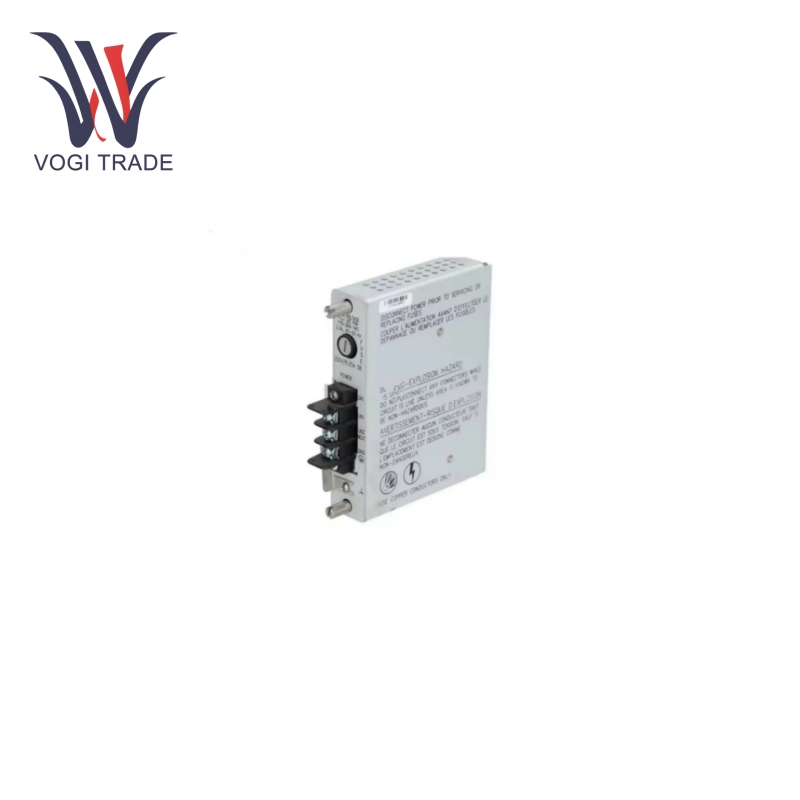

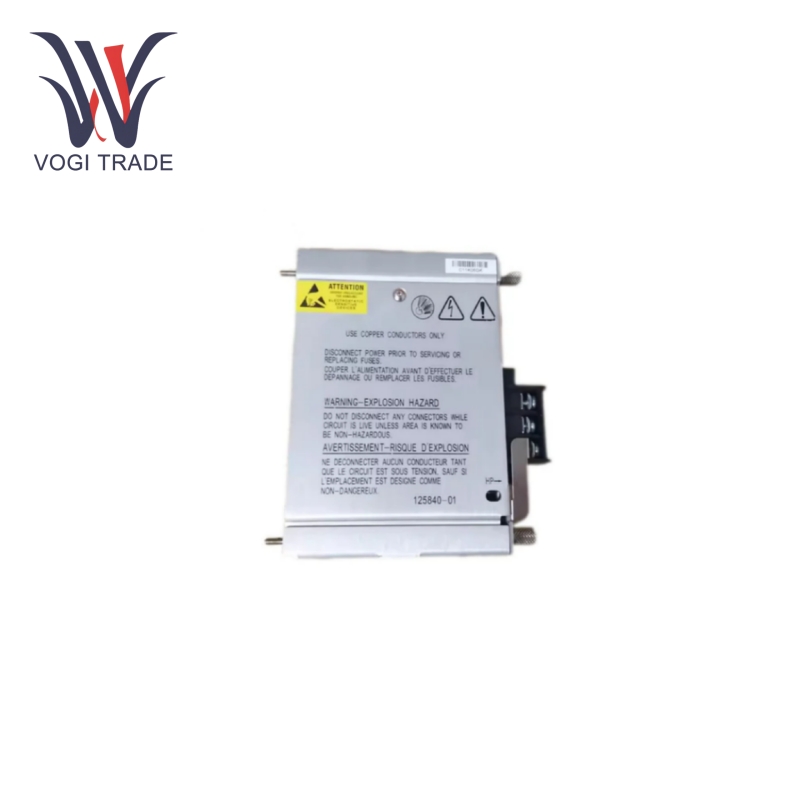

بنتلی نوادا 125840-01

توابع:

ورودی و تبدیل برق:می تواند طیف وسیعی از ولتاژهای ورودی را بپذیرد و آنها را به ولتاژهایی تبدیل کند که برای استفاده توسط 3500 ماژول دیگر در سیستم قابل قبول است. این یک منبع تغذیه پایدار برای کل سیستم حفاظتی ماشین آلات فراهم می کند. به عنوان مثال، می تواند گزینه های ولتاژ ورودی مانند 175 تا 264 VAC RMS (247 تا 373 VAC، pk) را با محدوده فرکانس 47 تا 63 هرتز کنترل کند.

پشتیبانی از قدرت پشتیبان:در سیستمی که دو منبع تغذیه نصب شده است، اگر Bently 125840-01 یکی از آنها باشد، منبع دوم می تواند به عنوان پشتیبان برای منبع اصلی عمل کند. این امر عملکرد مداوم سیستم را تضمین می کند حتی اگر یک منبع تغذیه از کار بیفتد یا در حال نگهداری باشد. هنگامی که از دو منبع تغذیه استفاده می شود، منبع تغذیه در شیار پایین منبع تغذیه اولیه است و منبع تغذیه در شکاف بالایی به عنوان پشتیبان عمل می کند.

اضافه ولتاژ و کم ولتاژاز محافظت شدهدر:برای همه نسخه های منبع تغذیه، وضعیت کم ولتاژ به منبع تغذیه یا PIM آسیبی نمی رساند. با این حال، ولتاژ بیش از حد باعث باز شدن فیوز روی PIM می شود و از سیستم و دستگاه های متصل در برابر آسیب محافظت می کند.

استفاده:

نصب و راه اندازی:Bently Nevada 125840-01 یک ماژول نیمه قد است که باید در شکاف های طراحی شده مخصوص سمت چپ رک سری 3500 نصب شود. ماژول ورودی برق در پشت منبع تغذیه مربوطه قرار دارد.

پیکربندی و نظارت:ممکن است نیاز باشد که ماژول با استفاده از نرم افزار یا ابزار مناسب پیکربندی شود تا اطمینان حاصل شود که برای نیازهای خاص سیستم حفاظت ماشین آلات به درستی تنظیم شده است. علاوه بر این، سیستم را می توان از طریق روش های مختلفی مانند LED های پانل جلویی نظارت کرد. به عنوان مثال، یک LED Power OK وجود دارد که نشان می دهد که منبع تغذیه به درستی کار می کند.

سازگاری:با سایر اجزای سیستم Bently 3500، مانند ماژول رابط فریم (RIM) سازگار است. RIM رابط اصلی فریم 3500 است و از پروتکل اختصاصی Bently Nevada برای پیکربندی فریم و دسترسی به اطلاعات پشتیبانی می کند.
