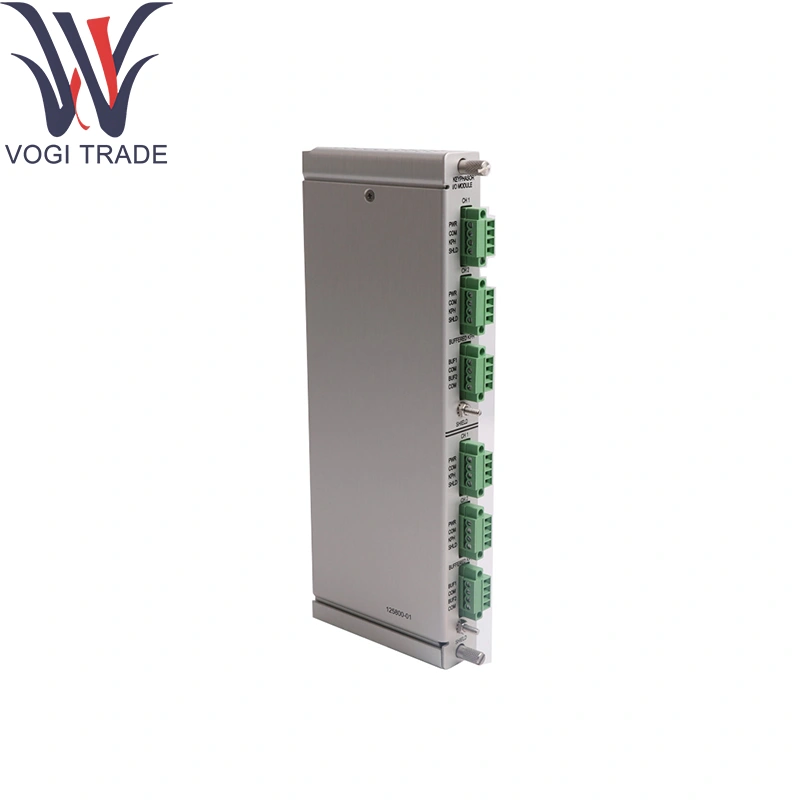

برند: بنگل نواداتوضیحات: 125800-01شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 7اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنبه طور کلی Nevada 125800-01 در یک قفسه سری 3500/3700 به شرط نصب می کند و یک بار در هر Revolution (KeyPhasor®) و سیگنال های رمزگذار برای محافظت از بیش از حد ، هماهنگ سازی مبتنی بر فازور و دنباله-وقایع Timestamping را دیجیتالی می کند.
| ساخت |
بنگل نوادا |
| شماره مدل |
3500/25-01-01-01 |
| شماره سفارش |
125800-01 |
| کاتالوگ |
3500/25 |
| شرح |
ماژول KeyPhasor I/O (خاتمه داخلی) |
| کشور مبداء | ایالات متحده آمریکا |
| کد HS |
7326909000 |
| بعد |
24*2.4*10 (سانتی متر) |
| وزن |
1.3 کیلوگرم |
نوادا 125800-01
اطلاعات سفارش
ماژول KeyPhasor پیشرفته
3500/25-AA-BB-CC
پاسخ: تعداد کانال ها
01 کارت keyphasor 2 کانال نیمی از نیمه (سفارش برای 2 کانال)
02 کارتهای Keyphasor دو کانال نیمه نیمه (سفارش برای 4 کانال)
ب: نوع ماژول I/O
01 ماژول I/O با خاتمه داخلی
02 ماژول I/O با خاتمه خارجی
03 سد داخلی I/O با خاتمه داخلی
04 ماژول I/O جدا شده با خاتمه داخلی (برای استفاده با وانت مغناطیسی طراحی شده است)
05 ماژول I/O جدا شده با خاتمه خارجی (برای استفاده با وانت مغناطیسی طراحی شده است)
ج: گزینه تأیید آژانس
00 مورد نیاز 01 cnrtlus (کلاس 1 ، Div 2)
02 ATEX/IECEX/CSA (کلاس 1 منطقه 2)
پارامترهای فنی
کانال ها:
ورودی های سرعت 2 × مجاورت-پروب (ادی-جریان) (0-50VP-P)
ورودی های 2 × TTL/CMOS ورودی یا رمزگذار-شاخص
خاتمه داخلی:
مقاومتهای خاتمه پروب 1kΩ
100Ω کشش برای کانال های TTL/CMOS
دامنه سرعت:
0.1Hz تا 20kHz (کاوشگر) ؛ رمزگذار حداکثر 50kHz
تهویه سیگنال:
جبران خسارت خودکار
گیره ولتاژ به 35 ولت
حفاظت از قطبی معکوس
وضوح و زمان بندی:
1μs Timestamp برای هر پالس شاخص با Banly Nevada 136180-01
انزوا:
≥1kV زمین کانال به شاسی
خروجی داده ها:
کلمات دیجیتالی با مهر بیش از 3500 اتوبوس پشت پرده
مصرف برق:
24VDC از طریق صفحه پشتی ، 4W ≤
محیطی:
دمای کار: 0 درجه سانتیگراد تا +70 درجه سانتیگراد
دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: ≤95 ٪ RH ، غیرقانونی
تابع محصول
سرعت و تشخیص فاز:
شرایط سیگنال های کاوشگر ادیج برای محاسبه RPM در زمان واقعی با استفاده از Bantly Nevada 136180-01.
زمان KeyPhasor:
نشانگرهای یک بار برای هر یک یا پالسهای رمزگذار-شاخص را با دقت میکرو ثانیه تشخیص می دهد.
محافظت بیش از حد:
داده های سرعت را به منطق سفر سخت افزار از طریق رابط سیستم تغذیه می کند.
هماهنگ سازی و مرحله:
اطلاعات دقیق زاویه شافت را برای عملیات موازی و تطبیق فازور تهیه می کند.
خاتمه یکپارچه:
مقاومت های روی صفحه ، سخت افزار خاتمه خارجی را از بین می برند.
مناطق کاربردی
توربین Overspeed & Synch-Check:
ژنراتورها و توربین هایی که نیاز به سفر سریع و تراز فازور دارند.
کنترل افزایش کمپرسور:
بازخورد سرعت در زمان واقعی از نوادا 136180-01 برای الگوریتم های کنترل پایداری.
موتورهای دریایی و توربوشفت:
زمان بندی با دقت بالا در شرایط لرزش.
بسته های SKID OEM:
ماژول های جمع و جور در تجهیزات بسته بندی شده که نیاز به حداقل سیم کشی دارند.
ورود به سیستم دنباله ها:
ضبط رویداد با مهر و موم برای تشخیص با استفاده از Banly Nevada 136180-01.
