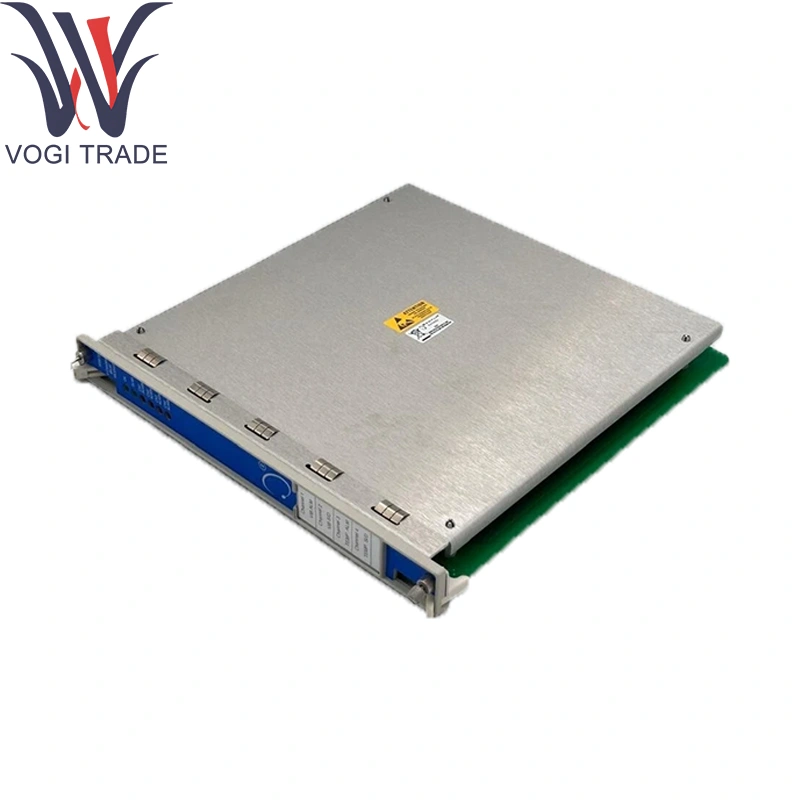

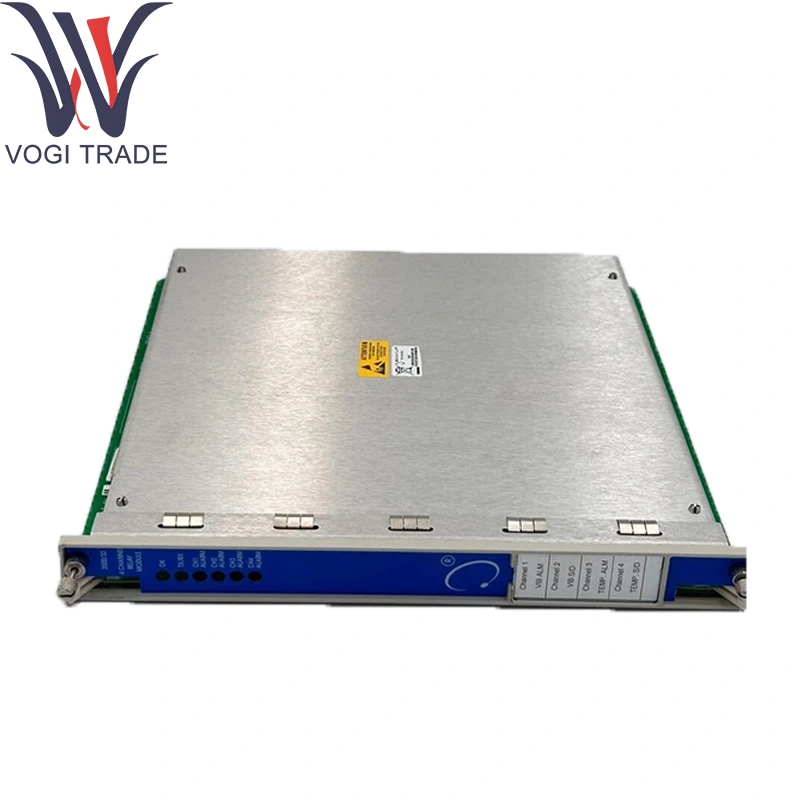

بنگل نوادا 125712-01

اطلاعات سفارش

3500 ماژول رله 4 کانال

3500/32 -axx -bxx

پاسخ: ماژول خروجی 0 1 ماژول I/O رله 4 کانال

ب: گزینه تأیید آژانس 0 0 هیچ 0 1 CSA/NRTL/C

ذخیره شده

125712-01 ماژول رله 4 کانال یدکی

125720-01 ماژول 4 کانال یدکی I/O ماژول

تسمه مچ دست زمین 04425545 (تک استفاده)

132319-01 سیستم عامل

ابزار حذف IC 04400037

00580436 هدر اتصال ، خاتمه داخلی ، 6 موقعیت ، سبز

کتابچه راهنمای ماژول رله 4 کانال 129771-01

پارامترهای فنی

کانال های رله: 4 رله مستقل فرم (SPDT) از نوادا 125712-01

رتبه بندی تماس:

5a در 250VAC (بار مقاومت)

5a در 30vdc (بار مقاومت)

درایو سیم پیچ: درایو حالت جامد از 3500 منطق پشت پرده ؛ هیچ قدرت سیم پیچ خارجی در نوادا 125712-01 مورد نیاز است

زمان پاسخ: ≤10ms از دستور اتوبوس تا تغییر تماس

انزوا: 1 کیلو ولت سیم پیچ به تماس و تماس با تماس به تماس با دی الکتریک مقاومت در برابر دی الکتریک

شاخص های وضعیت: LED های صفحه جلو در هر کانال برای وضعیت خروجی و خطای

رابط پشت صفحه: اتصالات دوگانه 50 پین به اتوبوس داده قفسه 3500 سری

محیط عملیاتی:

دما: 0 درجه سانتیگراد تا +70 درجه سانتیگراد

رطوبت: حداکثر 95 ٪ RH ، غیر مجلل

تابع محصول

سیگنالینگ هشدار/سفر: دستورات خطا یا زنگ هشدار را از طریق 3500 اتوبوس دیجیتال دریافت می کند و مخاطبین رله مربوطه را به مدارهای خارجی از طریق Banly Nevada 125712-01 فعال می کند.

بازخورد تشخیصی: مانیتور سیم پیچ رله و سلامت تماس ؛ گزارش شرایط گیر سیم پیچ یا تماس با ما به رابط سیستم است.

پشتیبانی از افزونگی: در تنظیمات چند ماژول ، کانال ها می توانند برای طرح های رای گیری رله ایمن به صورت موازی یا سیم پیچ شوند.

مناطق کاربردی

حفاظت بیش از حد توربین: رانندگی سولنوئیدهای سفر توربین در تشخیص گسل بیش از حد.

افزایش کمپرسور/سفر: شروع خاموش کردن کمپرسور در شرایط افزایش یا غرفه.

حفاظت از ژنراتور: فعال کردن رله های شکن باز بر روی هشدارهای گسل یا از بین رفتن از تحریک.

پانل های زنگ هشدار کمکی: رانندگی چراغ های محلی و مدارهای شاخ برای اعلام در سطح گیاه گسل های ماشین آلات.

قفل ایمنی: ادغام با زنجیره های قفل شده با SIL برای خاموش کردن اضطراری تجهیزات فرآیند.
