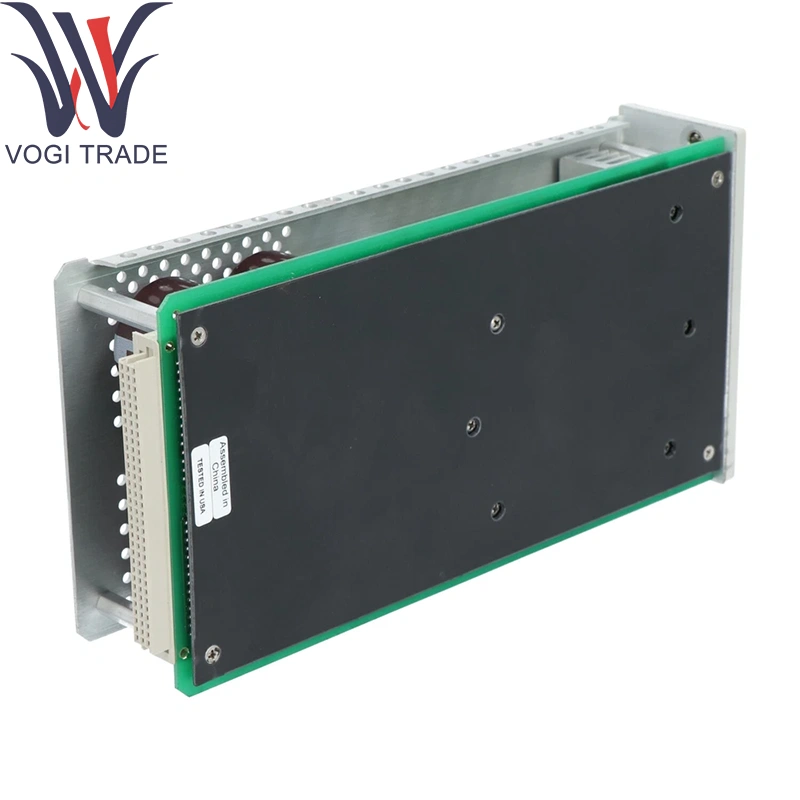

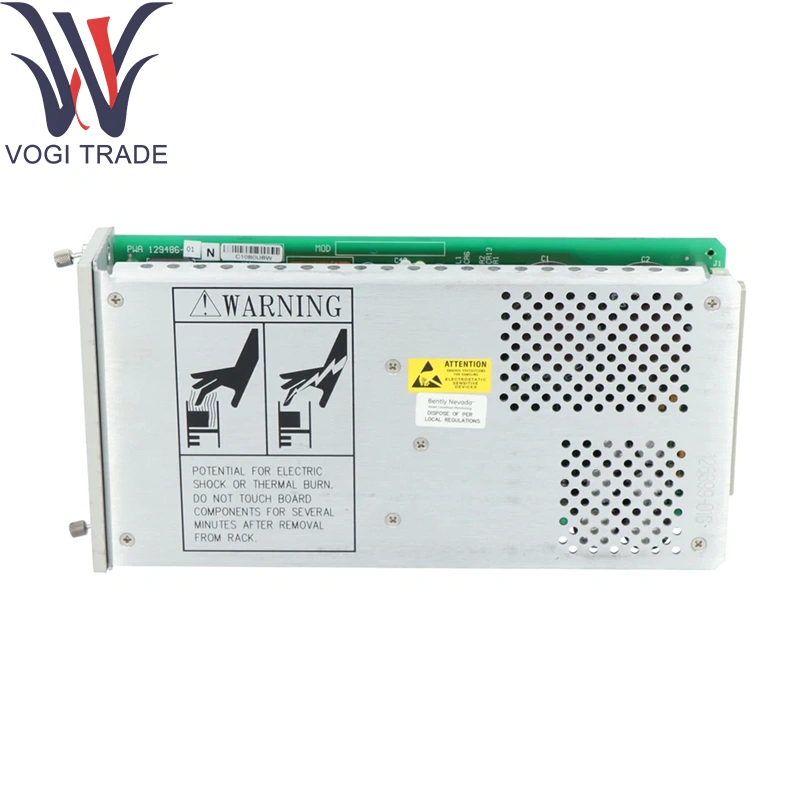

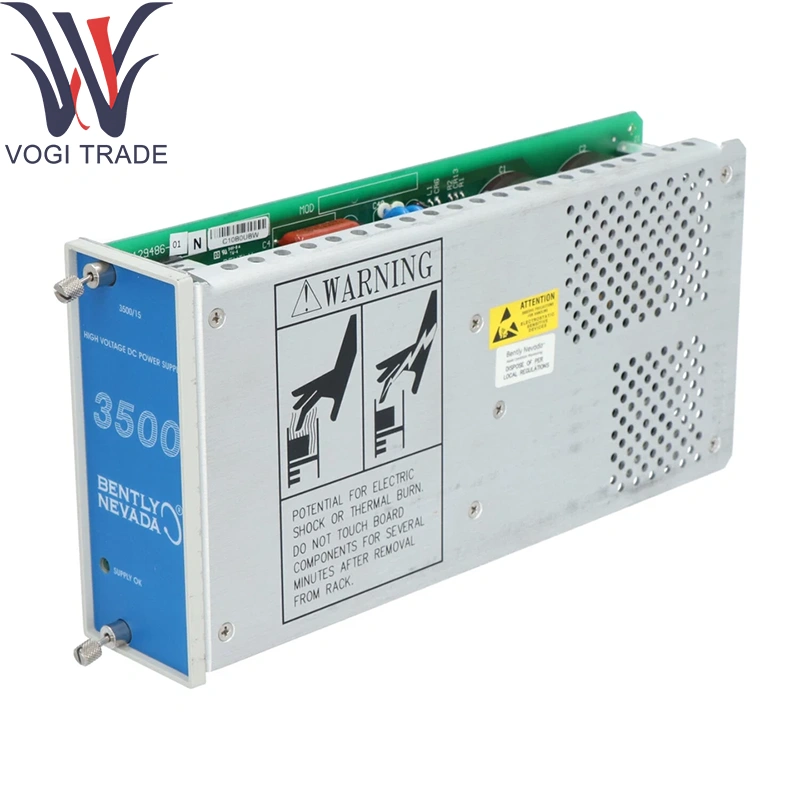

برند: بنگل نواداتوضیحات: 115M7750-01شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 12اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنبنگل نوادا 115M7750-01 نصب در قفسه های سری Benmynevada 3500 و 3700 سری که DC با ولتاژ بالا (به عنوان مثال ، 250 ولت ±) برای برق دستگاههای سد مجهز به میدان یا به عنوان مثال ، شتاب سنج خاص ، برخی از شتاب سنج ، ترموکلز iSolators یا z-anyere یا z -erener نیاز است.
| ساخت |
بنگل نوادا |
| شماره مدل |
115M7750-01 |
| شماره سفارش |
115M7750-01 |
| کاتالوگ |
3500/15 |
| شرح |
ولتاژ بالا DC PIM |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8473309000 |
| بعد |
12*2.5*25 (سانتی متر) |
| وزن |
1.4 کیلوگرم |
پارامتر فنیRS
گزینه های ورودی:
18-32VDC (اسمی 24VDC) از طریق صفحه پشتی قفسه
90-264VAC ، 47-63Hz (نوع مبدل داخلی AC/DC) برای نوادا 115M7750-01
ولتاژ خروجی: اسمی 250VDC ± (15 ± قابل تنظیم از طریق تریمر پنل جلو)
جریان بار: حداکثر 50 میلی آمپر در هر راه آهن قطبیت (کل 100 میلی آمپر) در نوادا 115M7750-01
مقررات: 5 ٪ بیش از بار کامل و تغییرات ورودی
Ripple & Noise: ≤500mvp-p در ریل های ولتاژ بالا
انزوا:
ورودی به خروجی: 2KVDC
ریل خروجی به شاسی: 1kvdc
حمایت ها:
خاموش کردن محدود فعلی با بازیابی خودکار در نوادا 115M7750-01
سفر حرارتی بیش از حد درجه حرارت
قطبش معکوس و گیره ولتاژ در ورودی
کارآیی: 80 ≥ در 50 ٪ بار
شاخص ها: LED های صفحه جلوی "+HV OK" ، "–HV OK" و "FAST"
رتبه بندی های محیطی:
دمای کار: -20 درجه سانتیگراد تا +65 درجه سانتیگراد
دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: حداکثر 95 ٪ RH ، غیر مجلل
تابع محصول
تولید ولتاژ بالا: اصلی RACK DC یا AC را به ریل های DC 250 ولت تنظیم شده از طریق Banly Nevada 115M7750-01 برای دستگاه های میدان با ولتاژ بالا تبدیل می کند.
توزیع برق: ریل های ولتاژ بالا را به ماژول های سد یا سنسور از طریق صفحه پشتی تغذیه می کند و سیم کشی HV خارجی را از بین می برد.
نظارت و تشخیص: به طور مداوم بر روی ریل های خروجی نظارت می کند و گسل هایی را از نوادا 115M7750-01 به رابط سیستم گزارش می دهد.
مناطق کاربردی
سیستم های موانع ایمنی ذاتی: قدرت موانع دیود z -er با نوادا 115M7750-01 در مناطق Zone2/Div2.
سنسورهای تخصصی: رانندگی جداکننده های ترموکوپل با ولتاژ بالا یا شتاب سنج.
نصب های مقاوم سازی: ادغام دستگاه های HV میراث در قفسه های مدرن با استفاده از Banly Nevada 115M7750-01 بدون لوازم خارجی.
قفسه های تست و کالیبراسیون: تهیه DC 250 ولت قابل تنظیم برای تست های نیمکت.
