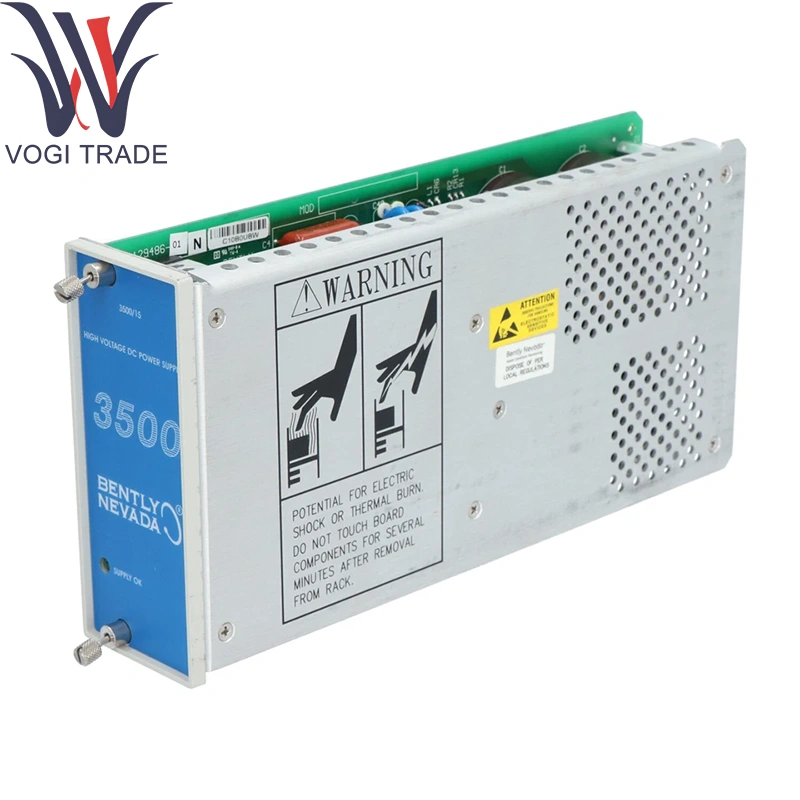

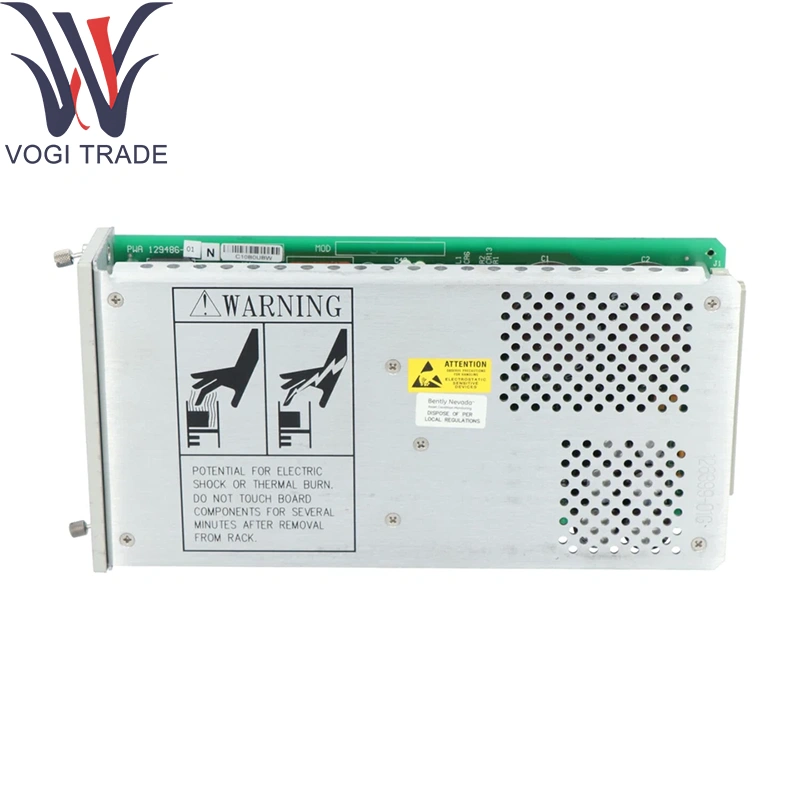

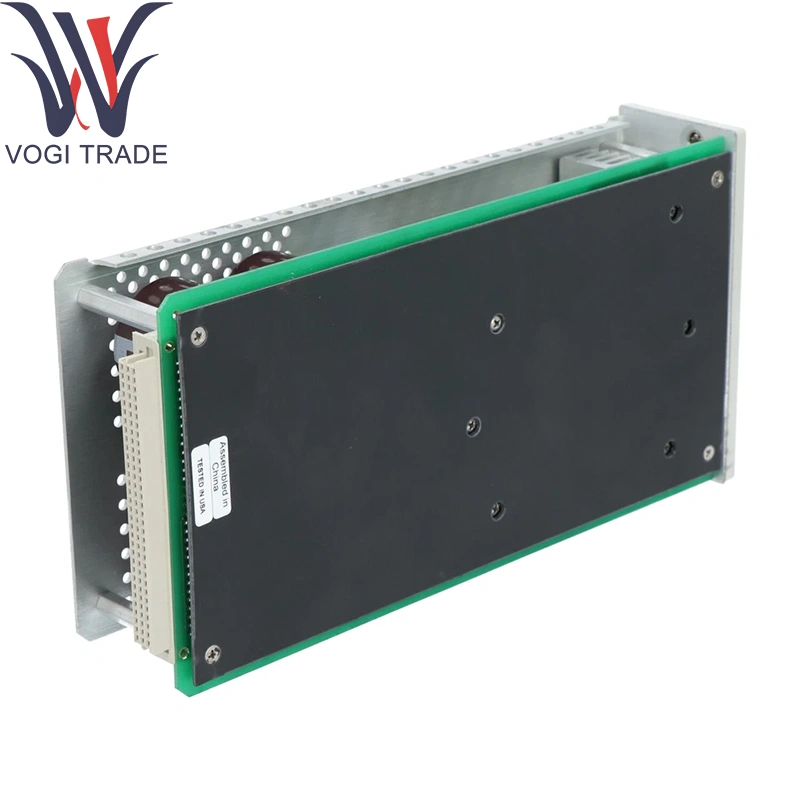

برند: بنگل نواداتوضیحات: 114M5329-01شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 9اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنبه طور کلی نوادا 114M5329-01 از HV-PIM 114M5329-01 HV-PIM در سیستم های قفسه سری Benmynevada 3500 و 3700 برای تولید و توزیع ریل های DC با ولتاژ بالا مورد نیاز توسط پیشوای پروب نزدیکی ، شبکه های سد خاص و iSololatorators حسگر بالا استفاده می شود.
| ساخت |
بنگل نوادا |
| شماره مدل |
114M5329-01 |
| شماره سفارش |
114M5329-01 |
| کاتالوگ |
3500/15 |
| شرح |
منبع تغذیه ولتاژ بالا DC |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8473309000 |
| بعد |
12*5.8*25 (سانتی متر) |
| وزن |
1.4 کیلوگرم |
پارامترهای فنی
ولتاژ ورودی: 18-32VDC از طریق صفحه پشتی قفسه (اسمی 24VDC) برای نوادا 114M5329-01
ولتاژ خروجی: +350VDC اسمی (10 ± قابل تنظیم از طریق پتانسیومتر پانل)
حداکثر جریان بار: 30 میلی آمپر در هر راه آهن (طراحی تک خروجی) در نوادا 114M5329-01
مقررات: 5 ± بیش از بار کامل و تنوع ولتاژ ورودی
Ripple & Noise: ≤200MVP-P (پهنای باند 0-10kHz)
انزوا:
ورودی به خروجی: 3KVDC برای Nevada 114M5329-01
خروجی به شاسی: 1.5kvdc
حمایت ها:
خاموش شدن بیش از حد با خودکار
نگهبان حرارتی حرارتی با رزولند خودکار
حفاظت از ورودی قطبی معکوس
کارآیی: 85 ≥ معمولی در 50 ٪ بار
شاخص ها: LED های صفحه جلوی "HV OK" و "FAST"
محیط عملیاتی:
دما: -20 درجه سانتیگراد تا +65 درجه سانتیگراد
رطوبت: 0-95 ٪ RH ، غیرقانونی
تابع محصول
قدرت RACK DC را به تنظیم شده +350 ولت DC از طریق Banly Nevada 114M5329-01 برای پیش تقویت کننده سنسور ولتاژ بالا یا شبکه های سد تبدیل می کند. به طور مداوم بر سلامت خروجی نظارت می کند و گسل ها را به رابط سیستم گزارش می دهد.
مناطق کاربردی
Preamplifiers پروب مجاورت: تأمین تحریک ولتاژ بالا با استفاده از نوادا 114M5329-01 برای 3300 کابل XL در طولانی مدت.
موانع ایمنی ذاتی: رانندگی شبکه های Zener-Barrier که نیاز به ریل های DC بالا دارند.
جداکننده های سنسور با امپدانس بالا: نیروگاههای ویژه قدرتمند که از ورودی های HV استفاده می کنند.
قفسه های مقاوم سازی و تست: ادغام دستگاه های HV میراث با نوادا 114M5329-01 بدون لوازم خارجی.
