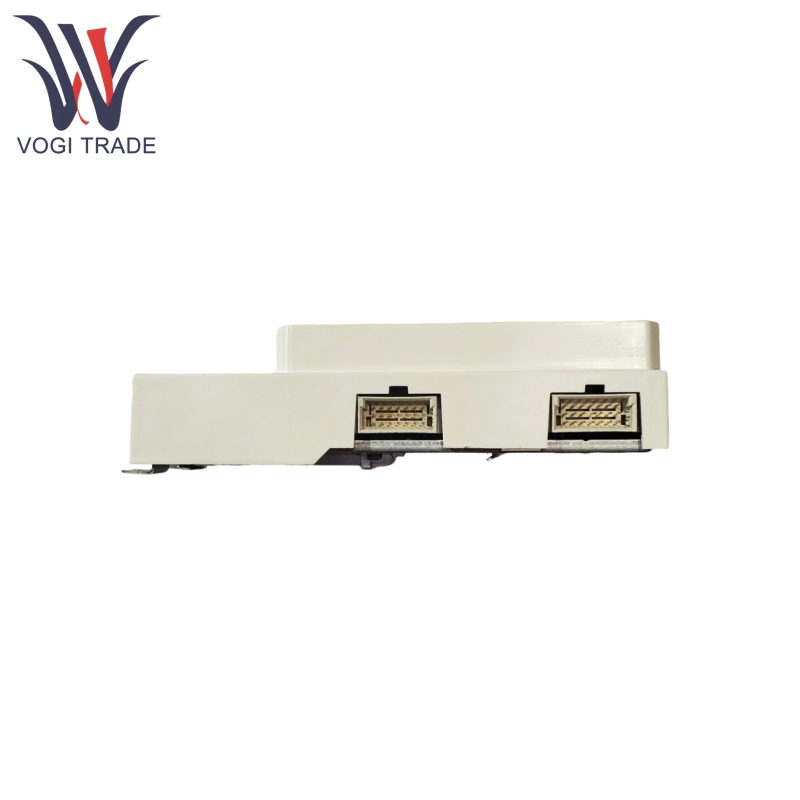

ABB TU848 3BSE042558R1

ویژگی های محصول

ABB TU848 3BSE042558R1 از ورودی منبع تغذیه دوگانه پشتیبانی می کند و از منبع تغذیه پایدار و اضافی برای دستگاه اطمینان می دهد.

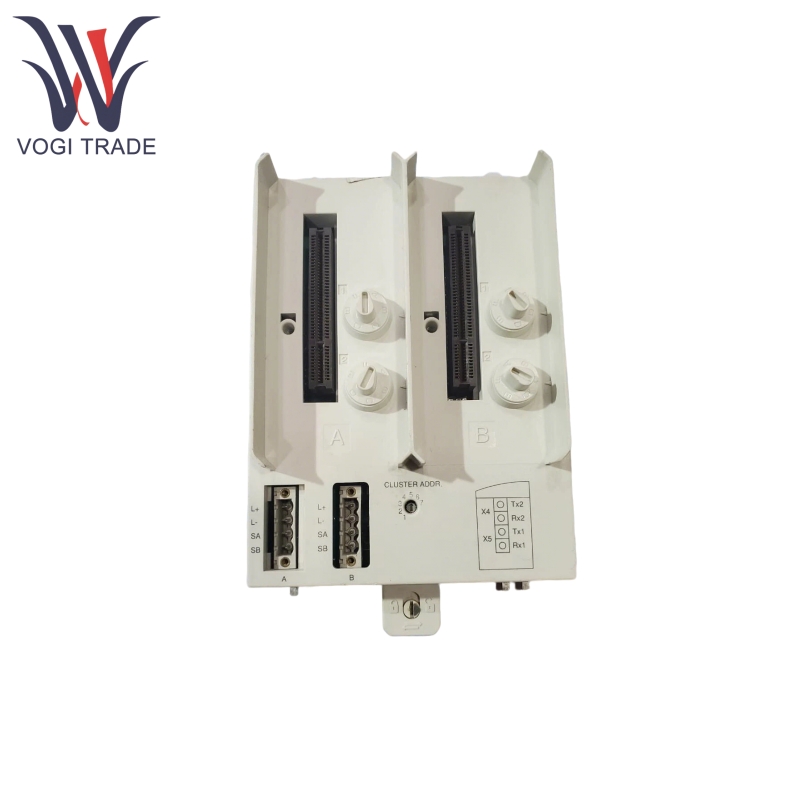

ABB TU848 3BSE042558R1 مجهز به سوئیچ دوار برای تنظیمات آدرس خوشه ای از 1 تا 7 است.

ABB TU848 3BSE042558R1 دارای دو کلید مکانیکی برای پیکربندی MTU برای مطابقت با نوع ماژول صحیح است که هر کلید دارای 6 موقعیت است و در مجموع 36 پیکربندی مختلف را ارائه می دهد. پیکربندی را می توان با استفاده از پیچ گوشتی تغییر داد و از درج نوع ماژول اشتباه جلوگیری کرد.

ABB TU848 3BSE042558R1 دارای یک ماژول اضافی برای افزایش قابلیت اطمینان سیستم است.

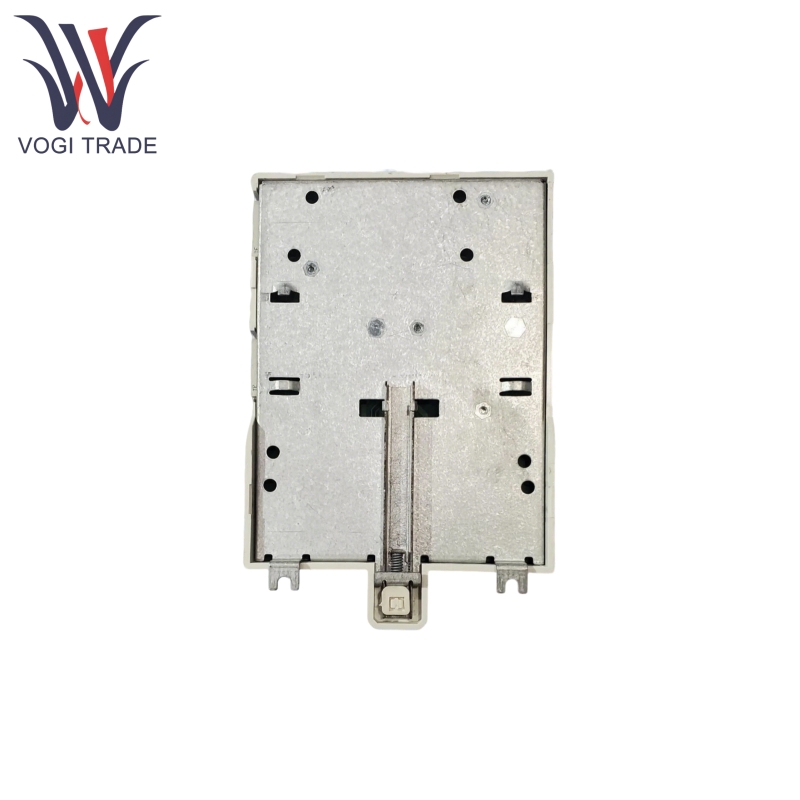

ABB TU848 3BSE042558R1 شامل یک دستگاه قفل راه آهن DIN برای قفل و زمین ، پشتیبانی از نصب ریلی DIN است که می تواند به صورت عمودی یا افقی نصب شود.

محصول با استفاده از اصل

TU848 3BSE042558R1 به عنوان یک واحد منفعل ، قدرت مودم های TB840/TB840A را از طریق اتصالات برق دوگانه تأمین می کند ، با ماژول های الکتریکی دوگانه ، نسخه پشتیبان تهیه شده برای انتقال داده را فراهم می کند.

از سوئیچ دوار برای تنظیم آدرس خوشه استفاده می شود و از شناسایی مناسب و ارتباط دستگاه در داخل خوشه اطمینان می یابد.

تنظیمات مختلف کلیدهای مکانیکی می تواند انواع مختلفی از ماژول ها را در خود جای دهد و از نصب نادرست جلوگیری کند.

TU848 3BSE042558R1 به TB840/TB840A متصل شده به I/O با منبع تغذیه خارجی برای انتقال و انزوا سیگنال متصل شده است. علاوه بر این ، دارای یک مکانیزم قفل در راه آهن DIN است تا آن را به شدت برطرف کند و آن را برطرف کند و اطمینان و ایمنی تجهیزات را تضمین می کند.

پارامتر محصول

جزئیات زیر برای واحد خاتمه ماژول ABB TU848 3BSE042558R1 است.

پروتکل ارتباطی: ماژولبوس

ویژگی های افزونگی: از افزونگی خط و افزونگی ماژول پشتیبانی می کند

مبادله داغ: پشتیبانی نمی شود

نوع: اضافی TB840/TB840A ، I/O اضافی ، قدرت دوگانه

ورودی برق: 24 V D.C (19.2 - 30 ولت)

توزیع جریان ماژولبوس: حداکثر 5 V 1.5 A ، 24 V 1.5 a

اندازه سیم قابل قبول:

جامد: 0.2 - 2.5 میلی متر مربع

رشته: 0.2 - 2.5 میلی متر مربع ، 24 - 12 AWG

گشتاور توصیه شده: 0.5 نانومتر

ولتاژ عایق بندی شده: 50 ولت

ولتاژ تست دی الکتریک: 500 ولت A.C

اتلاف برق: 2.5 W

دمای کار: 0 تا +55 درجه سانتیگراد (32 تا +131 درجه فارنهایت) ، مصوبات برای +5 تا +55 درجه سانتیگراد صادر می شود

دمای ذخیره سازی: -40 تا +70 درجه سانتیگراد (-40 تا +158 درجه فارنهایت)

رطوبت نسبی: 5 تا 95 ٪ ، غیرقانونی

حداکثر دمای محیط: 55 درجه سانتیگراد (131 درجه فارنهایت) ، برای نصب عمودی 40 درجه سانتیگراد (104 درجه فارنهایت)
