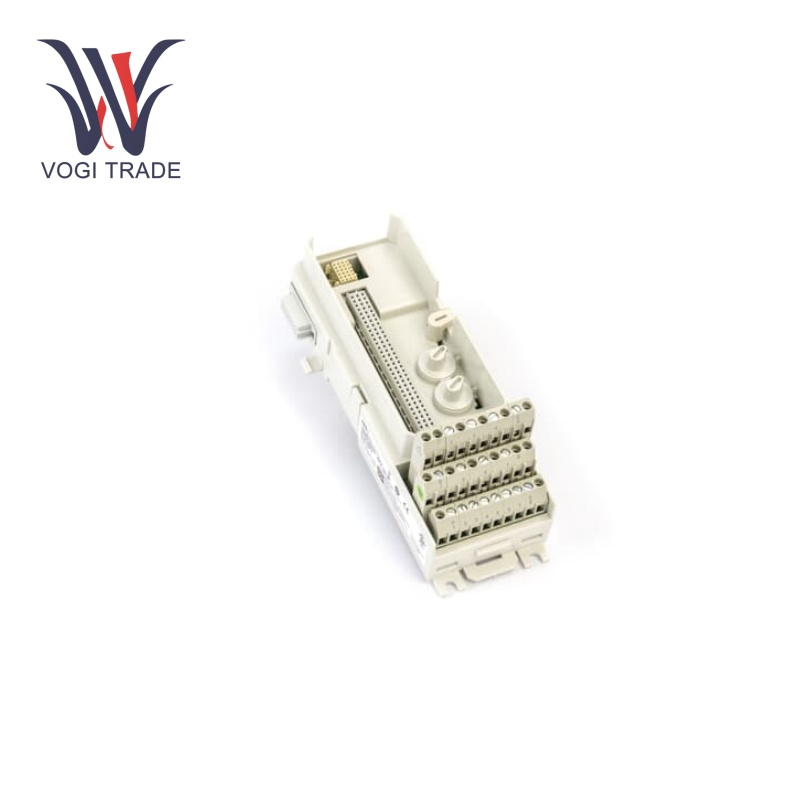

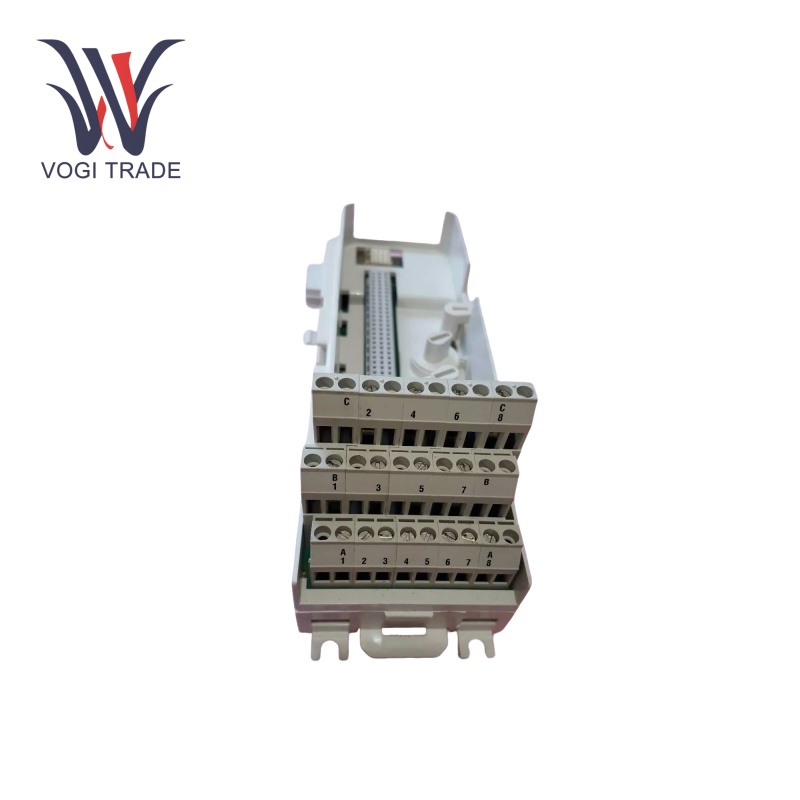

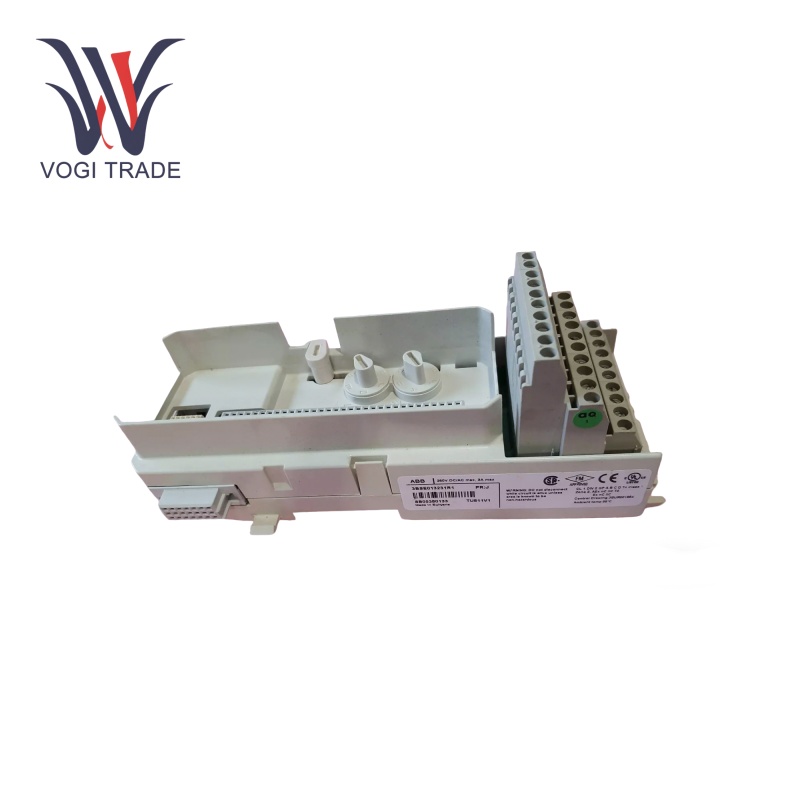

مارک: ABBتوضیحات: ماژول جمع و جور 8 کانال 250V واحد خاتمهشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 6اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB TU811V1 یک واحد ترمینال ماژول جمع و جور است که در سیستم های S800 I/O استفاده می شود. این به عنوان رابط بین سیم کشی فیلد و ماژول های I/O عمل می کند ، ماژول ها را توزیع می کند و پایانه های سیگنال را ارائه می دهد.
| ساخت |
ابهام |
| شماره مدل |
TU811v1 |
| شماره سفارش |
3BSE013231R1 |
| کاتالوگ |
800 |
| کشور مبداء |
سوئد |
| کد HS |
8471800000 |
| بعد |
17cm*6.4cm*6.4cm |
| ابعاد بسته بندی |
19cm*9cm*9cm |
| وزن |
0.17 کیلوگرم |
پارامترهای عملیاتی
امتیاز ولتاژ:با ولتاژ 250 ولت کار می کند
دمای عملیاتی:-25 درجه سانتیگراد تا +70 درجه سانتیگراد ،
دامنه رطوبت:5 ٪ تا 95 ٪ عدم پذیرش
کانال ها:TU811V1 8 کانال جدا شده را برای سیگنال های میدانی فراهم می کند و انواع مختلف ورودی را در خود جای می دهد.
توزیع ماژول:MTU ماژولبوس را به ماژول I/O و به MTU بعدی توزیع می کند و از ارتباطات یکپارچه در سیستم اطمینان می دهد.
پیکربندی آدرس:از کلیدهای مکانیکی برای پیکربندی MTU برای انواع مختلف ماژول های I/O استفاده می شود و انعطاف پذیری را در طراحی سیستم ارائه می دهد.
ویژگی های محصول
خاتمه و توزیع سیگنال:ABB TU811V1 به عنوان یک نقطه خاتمه و توزیع سیگنال استفاده می شود که سیم کشی میدان به ماژول های I/O خاتمه می یابد. با 8 کانال ، قادر به پشتیبانی از 8 سیگنال میدان جدا شده است. اتوبوس ماژول به ماژول I/O و همچنین MTU بعدی در سیستم توسط واحد توزیع می شود. این امکان برقراری ارتباط بی دردسر و انتقال سیگنالینگ بین بخش های مختلف یک سیستم اتوماسیون صنعتی را فراهم می کند.
تولید آدرس:ABB TU811V1 آدرس صحیحی را برای ماژول I/O ایجاد می کند. این کار را با تغییر سیگنال های موقعیت خروجی به MTU بعدی انجام می دهد. این عملکرد تولید آدرس برای شناسایی و ارتباط مناسب هر ماژول I/O در شبکه صنعتی بسیار مهم است. در یک محیط صنعتی پیچیده با چندین ماژول I/O ، این تضمین می کند که سیستم کنترل می تواند داده ها را از ماژول های صحیح ارسال و دریافت کند ، و از سوء استفاده از سوء استفاده و خرابی سیستم جلوگیری می کند.
پیکربندی مکانیکی برای سازگاری:MTU ممکن است برای سازگاری با دو نوع ماژول I/O به صورت مکانیکی پیکربندی شود. هر کلید را می توان از طریق شش موقعیت موقعیت یابی تغییر داد و 36 پیکربندی به شما می دهد. چنین طراحی مکانیکی ساده هنوز هم می تواند تعداد زیادی از ماژول های I/O را در خود جای دهد ، به همین دلیل به یک راه حل استاندارد بسیار محبوب تبدیل شد. با ادغام ABB TU811V1 در سیستم های اتوماسیون صنعتی موجود یا جدید آسان است و هر بار که از ماژول I/O متفاوت استفاده می شود ، به پیکربندی های RE مبتنی بر نرم افزار نیاز ندارد.
نصب
آماده سازی:اطمینان حاصل کنید که تمام منابع انرژی برای جلوگیری از خطرات الکتریکی قطع شده اند.
کوه:ABB TU811V1 را به درستی داخل شکاف در قفسه سیستم S800 I/O سوار کنید.
سیگنال و نشان داده شده به:همانطور که در نمودارهای سیم کشی موجود در کتابچه راهنمای کاربر نشان داده شده است ، قسمت را به پایانه های سیگنال وصل کنید
پیکربندی:MTU را برای I/O مورد نظر با تنظیم DORD MINIDP با سه کلید مکانیکی پیکربندی کنید.
قدرت بالا:پس از برقراری همه اتصالات ، قدرت را به سیستم بازگردانید و تأیید کنید که MTU به درستی اولیه می شود ، که توسط شاخص های LED مناسب نشان داده شده است.
دامنه کاربرد
گیاهان تولیدی:ABB TU811V1 در برنامه های تولیدی برای رابط سنسورها و محرک های مختلف با سیستم کنترل استفاده می شود. به عنوان مثال ، در یک خط مونتاژ خودرو ، می تواند سنسورهایی را که موقعیت قطعات موجود در کمربندهای نقاله را به ماژول های ورودی/خروجی تشخیص می دهد ، پیوند دهد. بنابراین سیستم کنترل می تواند فرآیند تولید را در زمان واقعی نظارت کند و سیستم را با تنظیم سرعت کمربندهای نقاله یا ایجاد بازوهای روباتیک در زمان مناسب تنظیم کند.
امکانات تولید برق:این می تواند در یک نیروگاه برای رابط دستگاه های نظارت بر سطح میدان به سیستم کنترل استفاده شود. این امکان را به سیستم کنترل نیروگاه می دهد تا با ارائه یک اتصال قابل اعتماد ، تولید و توزیع برق را به روش کارآمد نظارت و مدیریت کند. این ژنراتورها سنسورهای دمای سیم پیچ را به ماژول های I/O متصل می کند ، تا در صورت عدم توجه به دما در محدوده معمولی برای دستیابی ، سیستم کنترل اقدام کند.
کارخانه های تصفیه آب و فاضلاب:ABB TU811V1 سنسورهای اندازه گیری پارامترهای کیفیت آب و محرک های کنترل عملکرد پمپ ها ، دریچه ها و تجهیزات تصفیه را در کارخانه های تصفیه آب/فاضلاب متصل می کند. این امر در تصفیه و تخلیه آب و فاضلاب بر این اساس و پیروی از قوانین زیست محیطی مفید است. عملکرد اصلی آن اطمینان از این است که تمام سنسورهای موجود در مخازن تصفیه آب با ماژول های I/O متصل شوند تا سیستم کنترل بتواند پمپ های دوز شیمیایی را مطابق پارامترهای کیفیت آب دریافت شده توسط سنسورها تنظیم کند.
عیب یابی
همه اتصالات را بررسی کنید:به هر یک از اتصالات فیزیکی خود برای سایش و پارگی نگاه کنید که تمام کابل های اتصال به درستی سیم کشی شده و در شرایط خوبی قرار دارند.
قابل تنظیم:اطمینان حاصل کنید که کلیدهای مکانیکی قابل تنظیم به درستی برای نوع در نظر گرفته شده ماژول I/O تنظیم شده اند.
قابلیت های تشخیصی:از نرم افزار تشخیصی ABB استفاده کنید تا از قبل سلامت MTU را ردیابی کنید.
شرایط محیطی:اطمینان حاصل کنید که محیط عملیاتی برای جلوگیری از عوارض جانبی بر عملکرد ، شرایط مشخص شده ، به ویژه در مورد دما و رطوبت را برآورده می کند.
