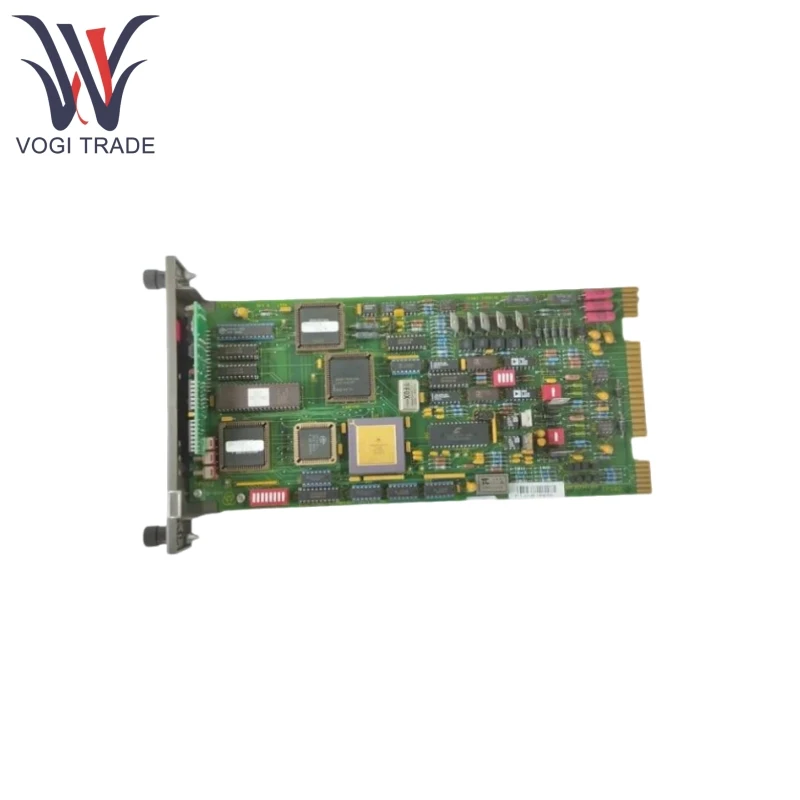

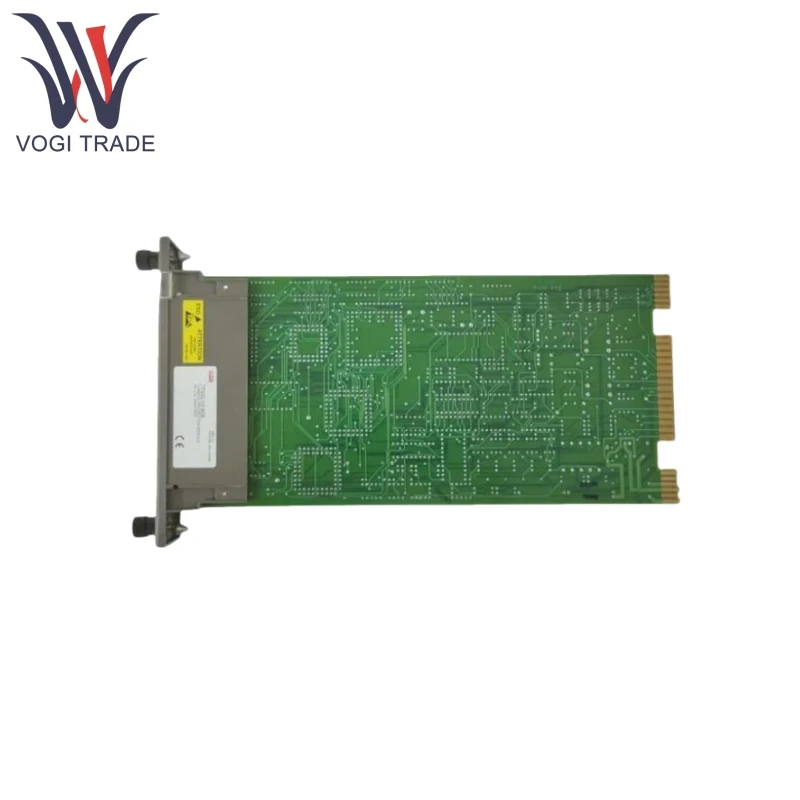

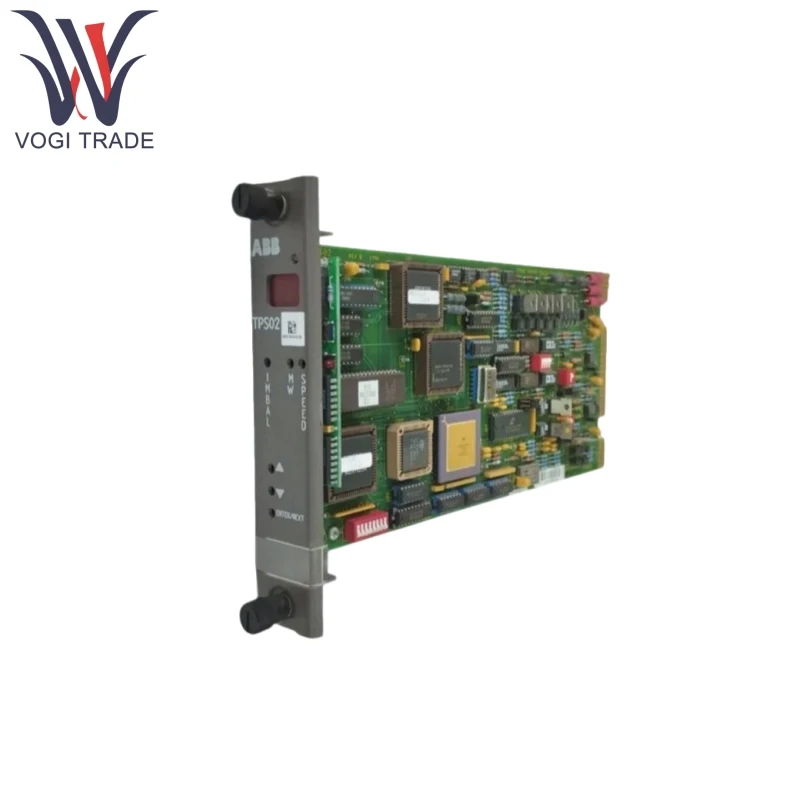

ABB TPS02

ویژگی های محصول

ABB TPS02 دارای یک عملکرد حفاظت از بیش از حد است که با بستن شیر تنظیم فشار بالا وقتی سرعت بیش از 103 ٪ از مقدار رتبه بندی شده است ، سرعت را محدود می کند.

ABB TPS02 دارای یک عملکرد سفر اضطراری است که باعث می شود وقتی سرعت چرخش به 110 ٪ از ارزش دارای امتیاز رسیده و به سرعت تمام فشار هیدرولیک دریچه را قطع می کند ، باعث خاموش شدن کم فشار و فشار قوی می شود.

ABB TPS02 دارای عملکرد محافظت از عدم تعادل قدرت است و بار الکتریکی را با ورودی قدرت مکانیکی مقایسه می کند تا از خطر ابتلا به بیش از حد ناشی از تغییرات ناگهانی بار جلوگیری شود.

ABB TPS02 از پردازش سیگنال ورودی سه گانه همراه با یک منطق رأی دو خارج از سه پشتیبانی می کند تا از خرابی های تک نقطه ای جلوگیری شود.

ABB TPS02 دارای قابلیت های خود تشخیصی داخلی است ، به طور مداوم از وضعیت سلامت ماژول نظارت می کند و بازخورد خود را در مورد ناهنجاری ها از طریق چراغ های نشانگر LED ارائه می دهد.

ABB TPS02 از ارتباط با ماژول کنترل اصلی Infi 90 از طریق اتوبوس انبساط پشتیبانی می کند و داده های مهم مانند سرعت و قدرت را منتقل می کند. این با پروتکل Modbus RTU سازگار است و باعث ادغام با سیستم های سطح بالایی شخص ثالث می شود.

محصول با استفاده از اصل

ABB TPS02 سیگنال های سنسور سرعت را از طریق سه کانال مستقل دریافت می کند ، از یک ریزپردازنده برای محاسبه سرعت در زمان واقعی استفاده می کند و آن را با یک آستانه از پیش تعیین شده مقایسه می کند. در عین حال ، سیگنال های آنالوگ مانند قدرت و فشار از طریق تبدیل آنالوگ به دیجیتال به سیگنال های دیجیتال تبدیل می شوند و سپس وارد واحد منطقی محافظت می شوند.

هنگامی که بیش از حد یا عدم تعادل برق تشخیص داده می شود ، ABB TPS02 می تواند از طریق یک مدار منطقی دو خارج از سه سیگنال سفر ایجاد کند و رله ها را در واحد ترمینال هدایت کند تا مدار روغن هیدرولیک را جدا کند ، در حالی که همزمان ارسال پیام زنگ هشدار از طریق اتوبوس گسترش.

ABB TPS02 دارای سه پردازنده مستقل به صورت موازی است و نتایج آن توسط مقایسه کننده های سخت افزاری تأیید شده است تا از قوام خروجی اطمینان حاصل شود. در صورت عدم موفقیت یک کانال ، سیستم به طور خودکار به یک مسیر اضافی تغییر می کند و زنگ خطر را ایجاد می کند.

Pپارامتر

جزئیات زیر برای ماژول برده حفاظت از توربین ABB TPS02 است.

پروب های سرعت: از پروب های منفعل (با آستانه شروع 50-100 هرتز) یا پروب های فعال ، با وضوح تا 0.01 ٪ پشتیبانی می کند.

ورودی های آنالوگ: جریان 4-20mA یا ولتاژ 1-5 ولت ، با دقت 0.1 ٪ fs.

کنترل دیجیتال: خروجی تماس خشک (10A/120VAC) ، برای رانندگی رله یا دریچه های سولنوئید استفاده می شود.

خروجی آنالوگ: 4-20mA ، که می تواند برای نظارت بر سرعت در زمان واقعی به دستگاه های نمایشگر خارجی وصل شود.

الزامات منبع تغذیه:

+15 ولت DC (5 ±) ، 14mA

-15 ولت DC (5 ±) ، 14mA

+24 ولت DC (10 ±) ، 150 میلی آمپر

دمای عملیاتی: -40 ℃ تا +85 ℃ ، رطوبت 0-95 ٪ (غیرقانونی).
