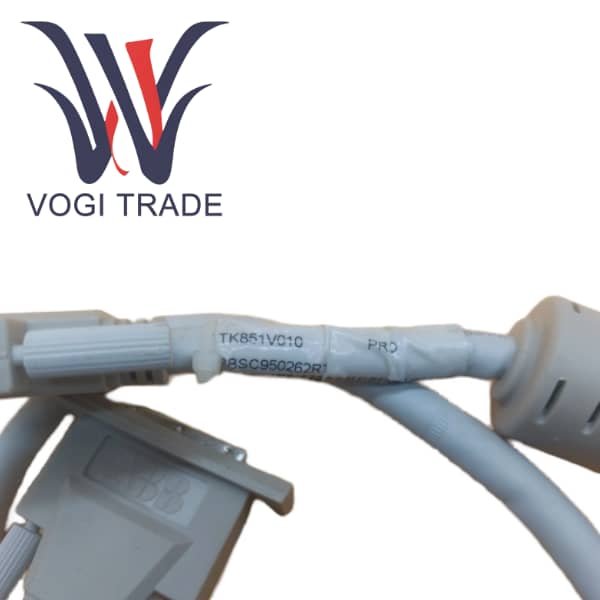

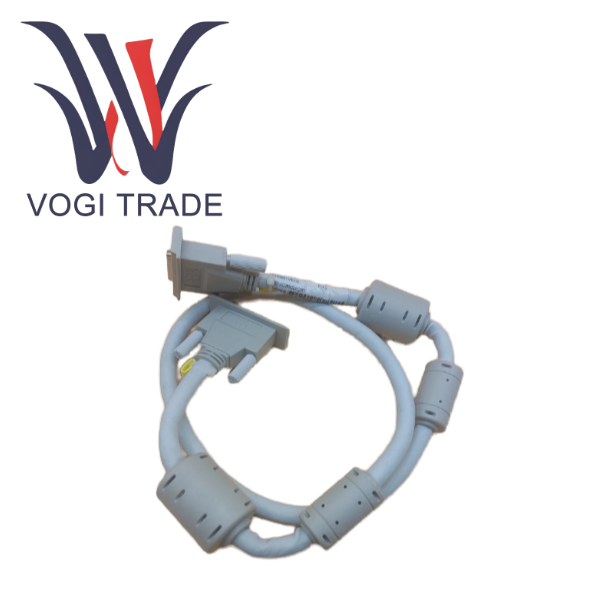

ABB TK851V010 3BSC950262R1

بررسی اجمالی محصول

TK851V010 یک کابل اتصال پیش ساخته با کیفیت بالا است که به طور ویژه توسط ABB برای سری AC 800M از کنترلرهای فرآیند با کارایی بالا طراحی و تولید شده است. عملکرد اصلی 3BSC950262R1 این است که به عنوان یک پیوند فیزیکی عمل کند و اتصالات الکتریکی قابل اعتماد، کم نویز و سازگار را بین قطعات سخت افزاری مختلف در سیستم AC 800M ایجاد کند.

دو کاربرد کلیدی:

کابل پیوند RCU برای اتصال CPU AC 800M با ماژول رابط ارتباطی RCU CI854A/B استفاده می شود که ستون فقرات ارتباطی سیستم ورودی/خروجی S800 را تشکیل می دهد.

کابل اتصال BC810 برای اتصال واحد کنترل کننده پایه BC810 با ماژول توسعه I/O منطبق استفاده می شود.

این کابل 1 متری بخشی از خط تولید کابل های پیش ساخته ABB است، به این معنی که قبل از خروج از کارخانه خاتمه یافته، تست شده و علامت گذاری شده است، و از بالاترین سطح یکپارچگی سیگنال و سازگاری سیستم اطمینان حاصل می کند و از مشکلات کیفیت و تاخیرهای مهندسی که ممکن است از کابل های خودساخته در محل ایجاد شود، جلوگیری می کند.

مشخصات و پارامترهای محصول

مدل محصول              TK851V010

شماره مواد ABB    3BSC950262R1

نوع محصول               کابل اتصال پیش ساخته

طول کابل                 1.0 متر

ابعاد فیزیکی

طول خالص          1000 میلی متر

عرض پاک           10 میلی متر

ارتفاع صاف        10 میلی متر

وزن خالص        0.45 کیلوگرم

مبدا                سوئیس

شماره تعرفه گمرکی     85442000

انطباق

RoHS     منطبق است

WEEE    در دستورالعمل WEEE نیست

ویژگی های عملکردی محصول

به طور خاص برای پیوندهای ارتباطی حیاتی طراحی شده است

RCU Link در معماری AC 800M + S800 I/O استفاده می شود. سیگنال RCU-Link ارسال شده توسط CPU از طریق ماژول CI854 یک سیگنال ارتباطی سریال پرسرعت و دیفرانسیل است. ساختار داخلی کابل TK851V010 با دقت طراحی شده است تا با ویژگی های امپدانس سیگنال مطابقت داشته باشد و تداخل الکترومغناطیسی را به حداقل برساند و از انتقال دقیق داده ها در محیط های نویز صنعتی اطمینان حاصل کند.

برای کنترلرهای جمع و جور مانند BC810، گذرگاه backplane بین BC810 و ماژول I/O نیز الزامات سختگیرانه ای برای کیفیت سیگنال دارد. استفاده از کابل های پیش ساخته کارخانه اصلی، پایه ای برای تضمین عملکرد پایدار کل سیستم است.

مزایای مهندسی plug-and-play

کابل‌های خودساخته در محل، با حذف خطرات مهندسی، خطراتی مانند انتخاب نادرست سیم، پایان نامناسب، و درمان نامناسب محافظ را به همراه دارند که ممکن است منجر به خرابی متناوب سیستم شود و عیب‌یابی آن بسیار دشوار است. به عنوان یک محصول کارخانه اصلی، TK851V010 100٪ آزمایش شده است و چنین خطراتی را حذف می کند.

مهندسان نیازی به صرف زمان برای تولید کابل، آزمایش و علامت گذاری ندارند. آنها می توانند آنها را مستقیماً پس از دریافت آنها نصب کنند و دوره راه اندازی پروژه را به طور قابل توجهی کوتاه کنند.

ساخت با کیفیت بالا

مبدأ سوئیس است که نشان دهنده استانداردهای کنترل کیفیت دقیق ABB برای محصولات اتوماسیون پیشرفته آن است.

TK851V010 که از مواد و کانکتورهای درجه صنعتی ساخته شده است، می‌تواند در برابر محیط‌های خشن مانند لرزش و تغییرات دما در داخل کابینت کنترل مقاومت کند.
