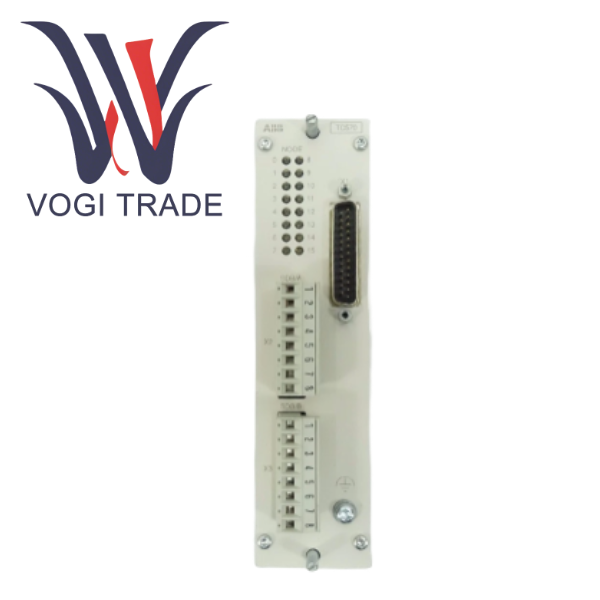

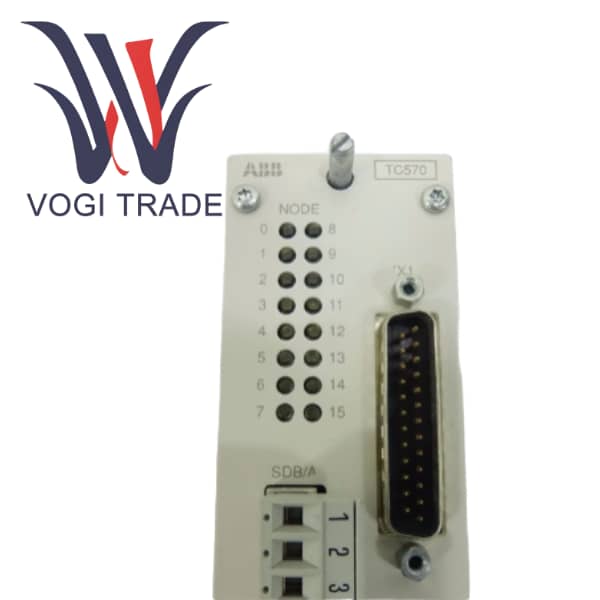

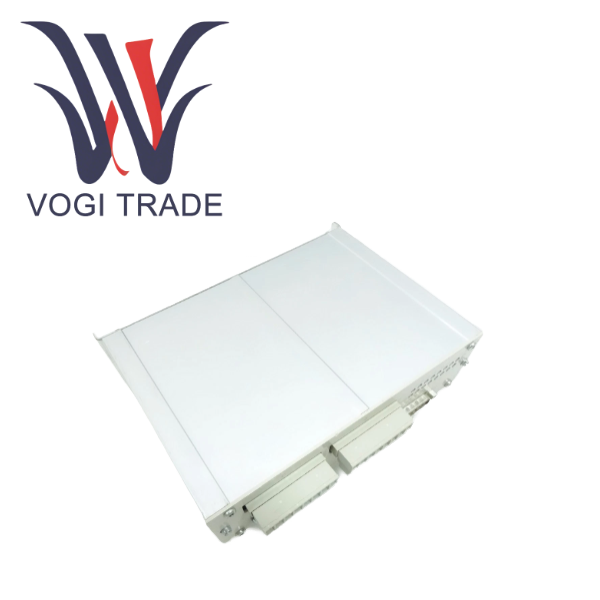

ABB TC570 3BSE001458R1

بررسی اجمالی محصول

TC570 یک جزء سخت افزاری ارتباطی کلیدی در سیستم کنترل فرآیند توزیع شده ABB Advant Master است. 3BSE001458R1 به عنوان واحد اتصال فیلدباس اصلی تعریف شده است. عملکرد اصلی این است که به عنوان رابط فیزیکی و دروازه پروتکل بین کنترلرهای سری Advant Controller 410/450 و شبکه Advant Fieldbus عمل کند.

در معماری سیستم Advant Master، کنترل کننده وظیفه اجرای منطق کنترل هسته را بر عهده دارد، در حالی که تعداد زیادی از دستگاه های ورودی/خروجی میدانی از طریق Advant Fieldbus، یک گذرگاه سریال پرسرعت اختصاصی، متصل می شوند. ماژول TC570 در داخل رک کنترلر نصب شده است. یک سر از طریق گذرگاه backplane با CPU کنترلر ارتباط برقرار می کند، در حالی که سر دیگر گذرگاه AFB را به بیرون هدایت می کند و به ایستگاه ورودی/خروجی راه دور متصل می شود. می‌توان گفت که TC570 مرکز ارتباطی کل سیستم Advant Master I/O است. بدون آن، کنترلر نمی تواند داده ها را با هیچ دستگاه میدانی مبادله کند.

مقایسه مزایا و معایب

مزایا

قابلیت اطمینان نهایی در سیستم بومی برای چندین دهه در این زمینه تأیید شده است. TC570 و اتوبوس AFB آن پایداری و توانایی ضد تداخل فوق‌العاده‌ای را در سیستم Advant Master نشان داده‌اند و قهرمانانی هستند که از عملیات طولانی‌مدت زیرساخت‌های حیاتی پشتیبانی می‌کنند.

مکانیسم حلقه توکن ارتباطات قطعی، قطعیت و قابل پیش بینی بودن انتقال داده را تضمین می کند و آن را برای برنامه های کنترل حلقه بسته بسیار مناسب می کند.

یک اکوسیستم بالغ دارای یک زنجیره ابزار مهندسی کامل، اسناد غنی و پرسنل تعمیر و نگهداری با تجربه است.

نقطه ضعف

پلت فرم فنی قدیمی است. Advant Master یک پلت فرم کلاسیک است. ABB دیگر عملکردهای خود را ارتقا نمی دهد و عمدتاً تعمیر و نگهداری و پشتیبانی را ارائه می دهد. پروژه های جدید دیگر نباید این پلتفرم را انتخاب کنند.

انحصاری قوی اما باز بودن ضعیف، AFB پروتکل اختصاصی ABB است و با استانداردهای باز مدرن مانند PROFIBUS، PROFINET، EtherNet/IP، و OPC UA ناسازگار است و ادغام 3BSE001458R1 با سیستم ها یا دستگاه های شخص ثالث را دشوار می کند.

هزینه و در دسترس بودن قطعات یدکی. با گذشت زمان، هزینه قطعات یدکی محصولات قدیمی مانند TC570 ممکن است افزایش یابد و خطر توقف تولید در آینده وجود دارد.

ابزارهای مهندسی قدیمی هستند و نرم‌افزار مهندسی همراه با آن‌ها روی سیستم‌عامل‌های قدیمی اجرا می‌شود و ادغام 3BSE001458R1 با محیط‌های فناوری اطلاعات مدرن را دشوار می‌کند.

به روز رسانی محصول و توسعه فناوری

TC570 نشان دهنده فناوری ارتباطی ABB در نسل اول دوره DCS کاملاً توزیع شده است:

از متمرکز به توزیع شده. قبل از ظهور TC570، I/O بیشتر متمرکز بود. معرفی گذرگاه‌های TC570 و AFB امکان استقرار توزیع شده واقعی I/O را فراهم کرده است که نقطه عطف مهمی در تاریخ توسعه DCS است.

از اختصاصی به باز و سپس به یکپارچه. اگرچه ارتباطات زیربنایی پلت فرم بعدی AC 800M + S800 ABB همچنان اختصاصی است، کنترل‌کننده آن یک رابط اترنت استاندارد را ادغام می‌کند و از پروتکل‌های باز مانند OPC پشتیبانی می‌کند و به یکپارچگی خوب با سیستم‌های سطح بالاتر دست می‌یابد. جدیدترین سیستم 800xA IT و OT را عمیقاً یکپارچه کرده است.

آینده ارتباطات صنعتی OPC UA بیش از TSN است. TSN می تواند ارتباط قطعی را روی اترنت استاندارد ارائه دهد و انتظار می رود که در نهایت جایگزین فیلدباس های مختلف اختصاصی شود. مسیر فنی ارائه شده توسط TC570 ماموریت تاریخی خود را انجام داده است.
