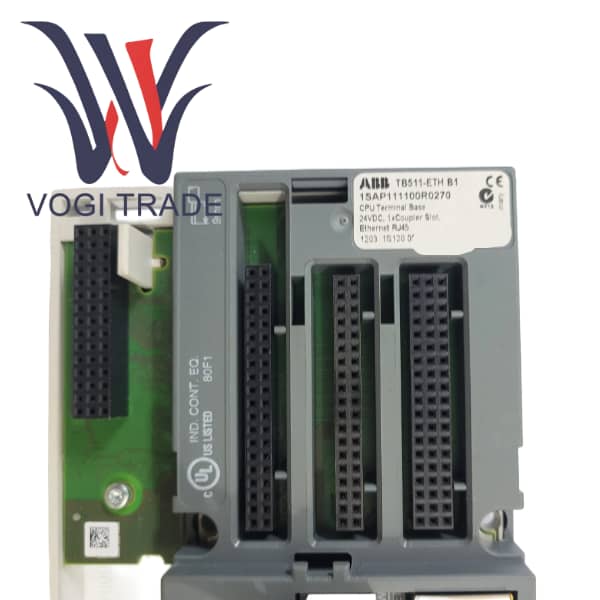

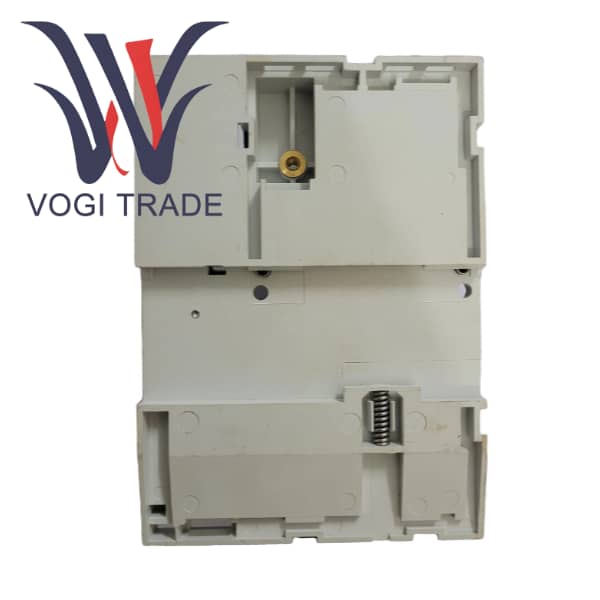

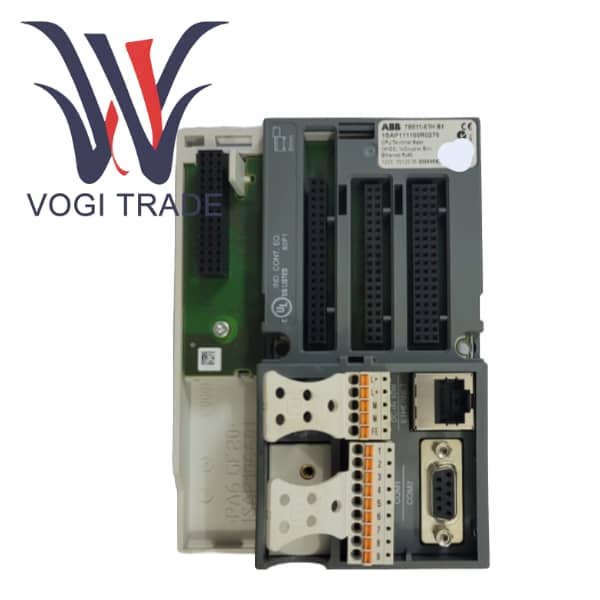

برند: ABBتوضیحات: واحد ترمینال ورودی/خروجیوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 4مدت پرداخت: T/Tبندر حمل و نقل: XiamenABB TB511-ETH 1SAP111100R0270 یک پایه ترمینال با رابط اترنت برای کنترلرهای منطقی قابل برنامه ریزی سری ABB AC 500 است.
| ساخت |
ABB |
| شماره مدل |
TB511-ETH |
| شماره سفارش |
1SAP111100R027 |
| کاتالوگ |
ورودی/خروجی S500 |
| کشور مبدا |
سوئیس |
| کد HS |
8538900000 |

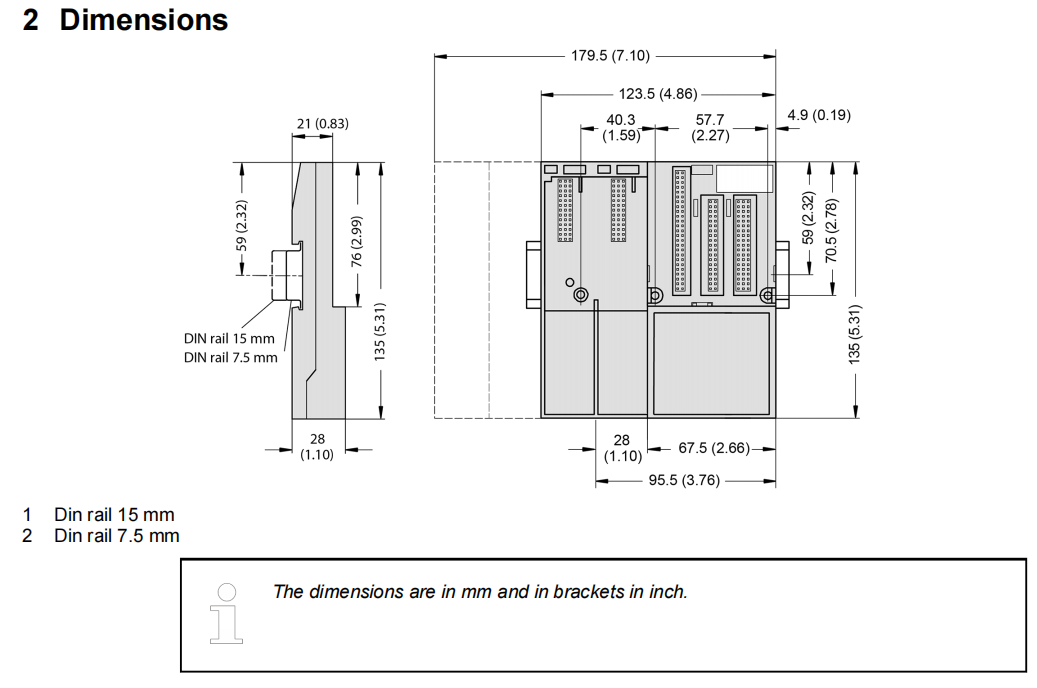

| بعد |
14*8*4 سانتی متر |
| وزن |
0.2 کیلوگرم |
بررسی اجمالی محصول
TB511-ETH یک پایه ترمینال فشرده و یکپارچه است که توسط ABB برای PLC مدولار سری AC 500 طراحی شده است. 1SAP111100R0270 نه تنها یک پلت فرم نصب فیزیکی برای ماژول پردازنده CPU و ماژول ارتباطی است، بلکه گذرگاه I/O محلی، توزیع برق، رابط ارتباطی و عملکردهای کلیدی اتصال اترنت را نیز یکپارچه می کند.
این پایه یک طراحی "یکپارچه" را اتخاذ می کند و مستقیماً پورت های ارتباطی اترنت را که معمولاً باید به طور جداگانه روی پایه پیکربندی شوند، یکپارچه می کند. کاربران فقط باید ماژول CPU AC 500 را در اسلات پردازنده خود قرار دهند و انتخاب کنند که آیا ماژول های ارتباطی اضافی را در اسلات ارتباطی در صورت نیاز نصب کنند تا بلافاصله یک ایستگاه PLC کامل با رابط اترنت RJ45 به دست آورند. این رابط داخلی اترنت از پروتکل استاندارد TCP/IP پشتیبانی می کند و برای پیاده سازی برنامه نویسی PLC، ارتباطات HMI/SCADA، دسترسی به سرور وب و تبادل داده های PLC به PLC استفاده می شود. TB511-ETH یک نقطه شروع ایده آل برای ساخت برنامه های اتوماسیون کوچک تا متوسط یا خدمت به عنوان ایستگاه اصلی I/O توزیع شده است.
مقایسه محصولات مشابه
| بعد مقایسه |
TB511-ETH |
TB521-ETH |
TB523-2ETH |
TB541 |
| اسلات پردازنده |
1 |
1 |
1 |
1 |
| اسلات ارتباطی |
1 |
2 |
2 |
4 |
| اترنت یکپارچه |
1 (RJ45) |
0 |
2 | 0 |
| حداکثر مصرف جریان |
0.35 A |
0.4 A |
0.4 A |
0.6 A |
| مزایای اصلی |
فشرده ترین و کم هزینه ترین راه حل با پورت های شبکه |
قابلیت گسترش ارتباطات متوازن |
پورت شبکه دوگانه شبکه اضافی/جدا شده |
حداکثر قابلیت گسترش ارتباطات |
| برنامه های کاربردی معمولی |
ماشین های تک کوچک، تجهیزات OEM، کنترل فرآیند ساده |
برنامه های کاربردی با اندازه متوسط که به 1-2 نوع ارتباط اضافی نیاز دارند |
برنامه های کاربردی حیاتی که نیاز به افزونگی شبکه یا جداسازی IT/OT دارند |
سیستم های بزرگ و پیچیده، برنامه های دروازه |
نکات کلیدی قابل توجه
مشخصات منبع تغذیه تضمین می کند که ظرفیت منبع تغذیه خارجی 24 ولت DC کافی است. نه تنها باید نیاز 0.35A TB511-ETH را برآورده کند، بلکه کل جریان مصرفی CPU و همه ماژولهای ورودی/خروجی را نیز با یک حاشیه مشخص در نظر بگیرد.
کل ایستگاه PLC باید به یک زمین محافظ خوب متصل شود تا از سازگاری الکترومغناطیسی و ایمنی عملیاتی اطمینان حاصل شود.
اگرچه TB511-ETH با تمام پردازنده های AC 500 سازگار است، لطفاً مطمئن شوید که نسخه سیستم عامل CPU انتخاب شده با نرم افزار مهندسی شما سازگار است.
هنگام استفاده از آن برای اولین بار، باید آدرس IP پورت اترنت داخلی را از طریق پورت سریال (COM1) یا با استفاده از ابزار پیکربندی IP ABB تنظیم کنید تا برنامهنویسی و ارتباط بعدی از طریق اترنت تسهیل شود.
