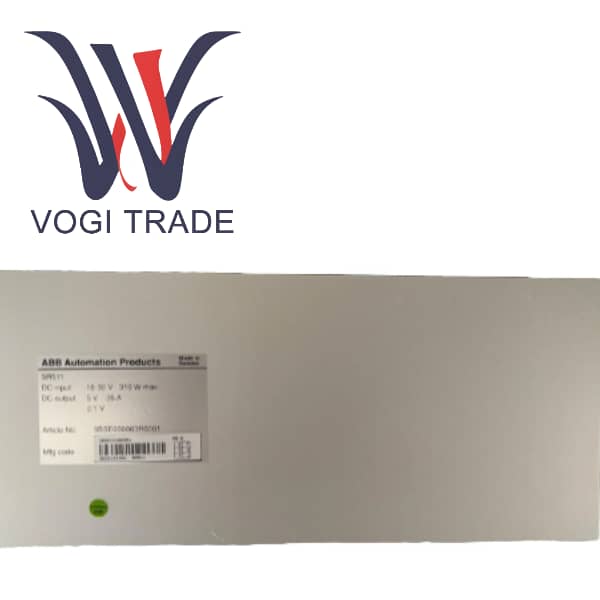

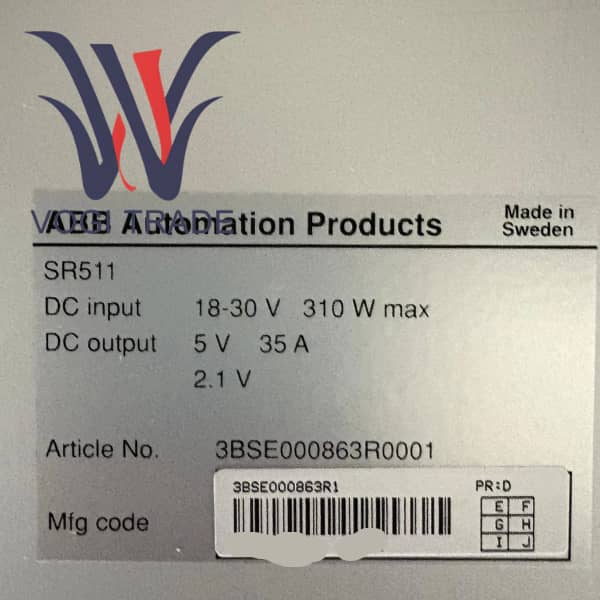

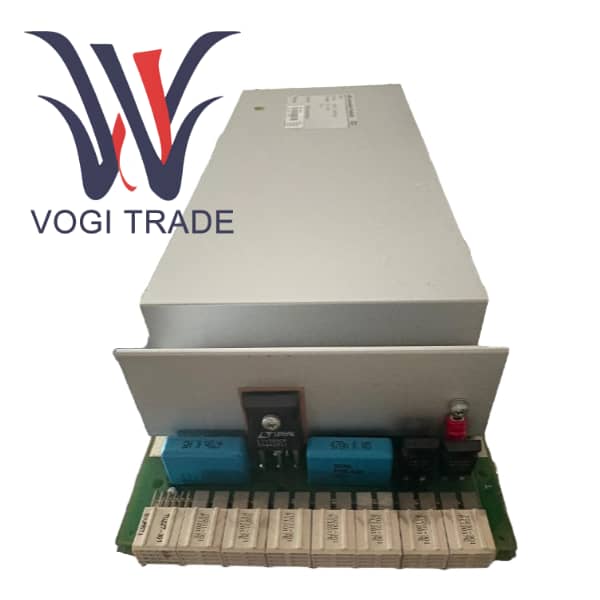

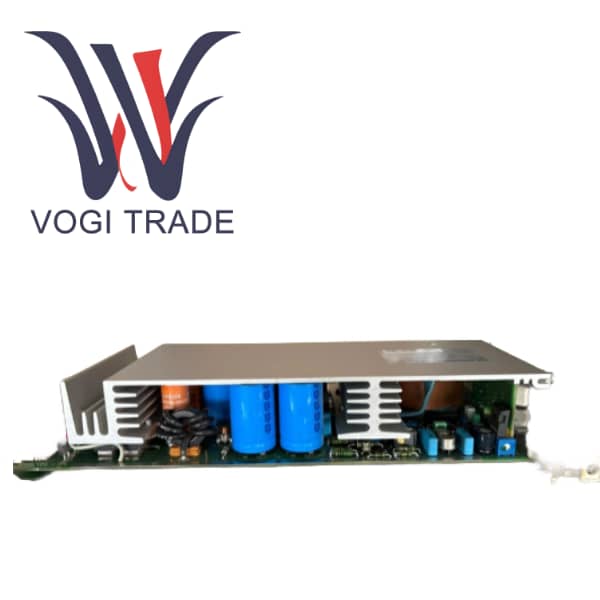

ABB SR511 3BSE000863R1

بررسی اجمالی محصول

SR511 یک جزء مدیریت توان دقیق در سیستم کنترل فرآیند توزیع شده ABB Advant Master است. 3BSE000863R1 به عنوان "رگولاتور 24V/5V" تعریف شده است. عملکرد اصلی تبدیل و تثبیت منبع تغذیه اصلی +24 ولت DC ارائه شده توسط سیستم به ولتاژ +5 ولت DC، برای تامین مدارهای منطقی دیجیتال در سیستم Advant Master است که نیازهای بسیار بالایی برای کیفیت برق دارند.

در سیستم های الکترونیکی پیچیده، انواع مدارات دارای الزامات کاملاً متفاوتی برای منابع تغذیه هستند. ماژول‌ها و رله‌های ورودی/خروجی پرقدرت ممکن است مستقیماً از 24 ولت + استفاده کنند، اما ریزپردازنده‌ها و تراشه‌های دیجیتالی که «مغز» کنترل‌کننده را تشکیل می‌دهند به منبع تغذیه +5 ولتی بسیار خالص، کم موج و بسیار پایدار نیاز دارند. SR511 دقیقاً نقش این "منبع تغذیه ثانویه" یا "منبع تغذیه روی برد" را بازی می کند. 3BSE000863R1 معمولاً به‌عنوان یک ماژول مستقل در قفسه کنترل‌کننده نصب می‌شود و ورودی +24 ولت را از واحد برق مستقل یا صفحه پشتی رک دریافت می‌کند و از مدار تنظیم خطی داخلی یا مدار تنظیم سوئیچینگ عبور می‌کند. منبع تغذیه +5 ولت با کیفیت بالا برای اطمینان از اینکه منطق کنترل هسته می تواند در یک محیط الکتریکی بسیار پایدار کار کند، بدون نوسانات منبع تغذیه اصلی یا تغییرات بار، تولید کنید.

ویژگی های عملکردی محصول

تبدیل ولتاژ با دقت بالا و تثبیت ولتاژ

سرکوب امواج. منبع تغذیه اصلی (+24 ولت) ممکن است در حین انتقال صدا و موج ایجاد کند. مدار تثبیت کننده ولتاژ داخل SR511 می تواند به طور موثر این تداخل ها را فیلتر کند و یک جریان مستقیم +5 ولت DC بسیار صاف و خالص تولید کند که برای عملکرد پایدار مدارهای دیجیتال پرسرعت بسیار مهم است.

نرخ تنظیم بار صرف نظر از اینکه چگونه جریان بار مدار دیجیتال پایین دست تغییر می کند، SR511 می تواند ولتاژ خروجی +5 ولت خود را در محدوده تلورانس بسیار کوچک حفظ کند و از دقت سطح منطقی اطمینان حاصل کند.

حفاظت و انزوا

حفاظت در برابر جریان بیش از حد / اتصال کوتاه. اگر یک اتصال کوتاه یا اضافه بار در مدار پایین دست اتفاق بیفتد، SR511 باید مکانیزم حفاظتی داخلی داشته باشد که می تواند جریان خروجی را محدود کند یا خروجی را قطع کند تا از آسیب به خود و ماژول گران قیمت کنترل کننده پایین دست به دلیل جریان اضافه جلوگیری کند.

یکپارچگی و قابلیت اطمینان در سطح سیستم

به طور خاص برای AC 400 طراحی شده است. ابعاد فیزیکی و کانکتورهای آن مخصوصاً برای رک Advant Master طراحی شده است که از سازگاری مکانیکی و الکتریکی کامل اطمینان حاصل می کند.

محدوده صنعت قابل اجرا

سناریوهای کاربردی SR511 کاملاً توسط سیستم Advant Master که به آن تعلق دارد تعیین می شود. 3BSE000863R1 به تمام صنایعی که این DCS کلاسیک را به کار گرفته‌اند و نیازمندی‌های بسیار بالایی برای پایداری کنترل‌کننده اصلی آن هستند، خدمات می‌دهد.

انرژی و برق. در اتاق های کنترل اصلی نیروگاه های هسته ای و نیروگاه های حرارتی بزرگ، هرگونه خرابی کنترل کننده ناشی از مسائل مربوط به منبع تغذیه غیر قابل قبول است.

صنایع نفت، گاز طبیعی و شیمیایی. تاسیسات اصلی پالایشگاه نفت، واحد کراکینگ اتیلن در مقیاس بزرگ، نیاز به کار مداوم به مدت 7x24 ساعت دارد.

معدن و متالورژی. تلفات خاموشی کوره های بلند، مبدل ها و خطوط تولید نورد گرم در شرکت های فولادی یکپارچه بسیار زیاد است.

برای هر کارخانه‌ای که هنوز از سیستم ABB Advant Master/AC 400 DCS استفاده می‌کند، SR511 یک "پیس میکر" ضروری در رک کنترلر آن است.

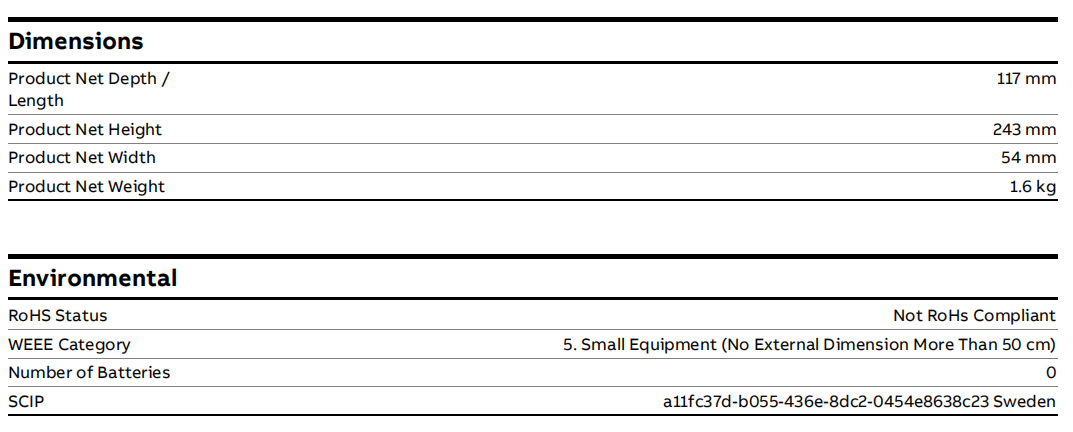

بارگیری دیتاشیت
