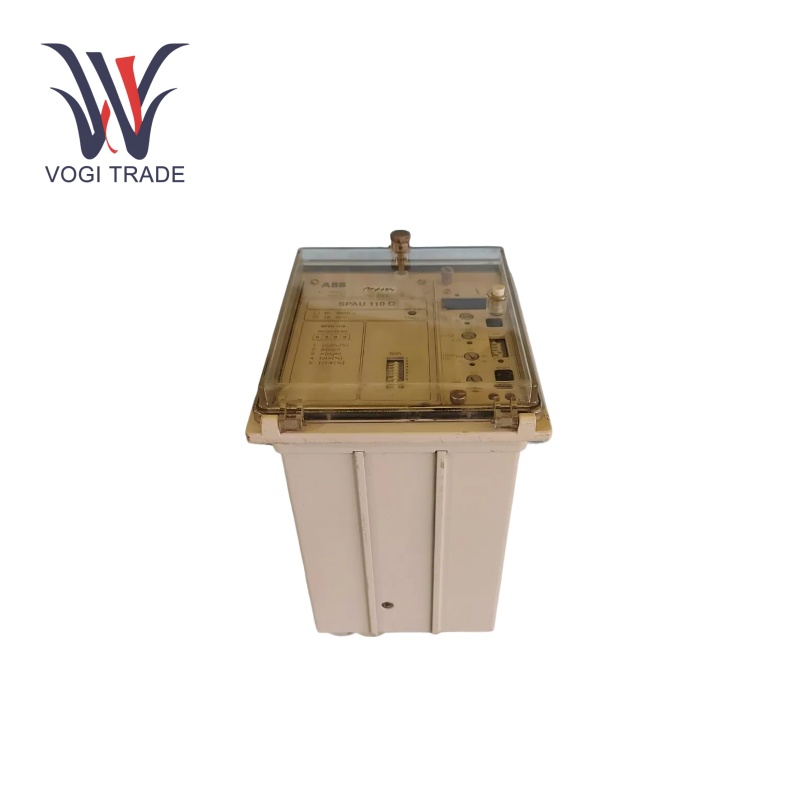

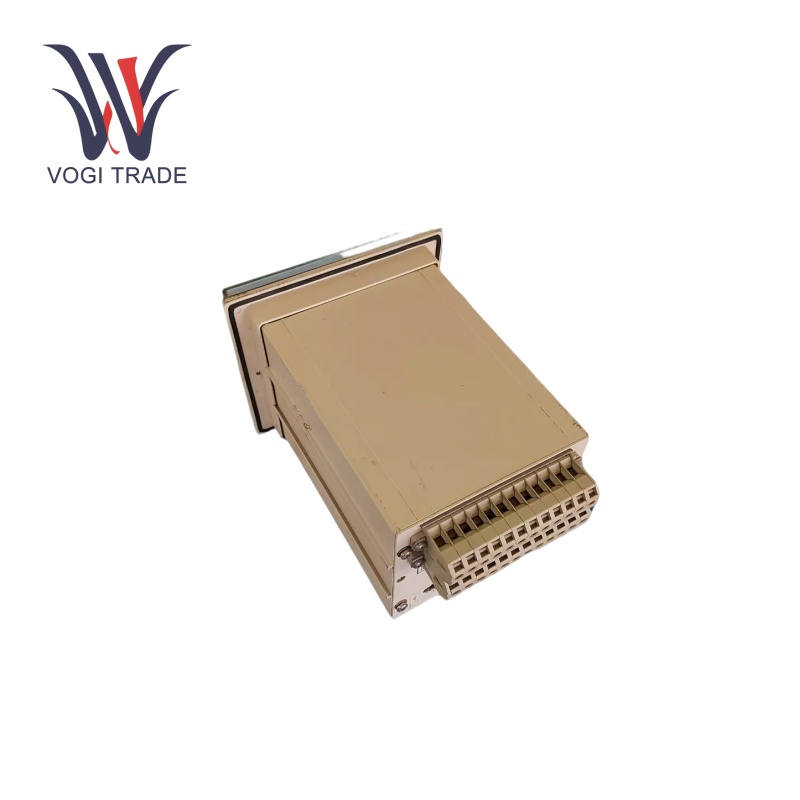

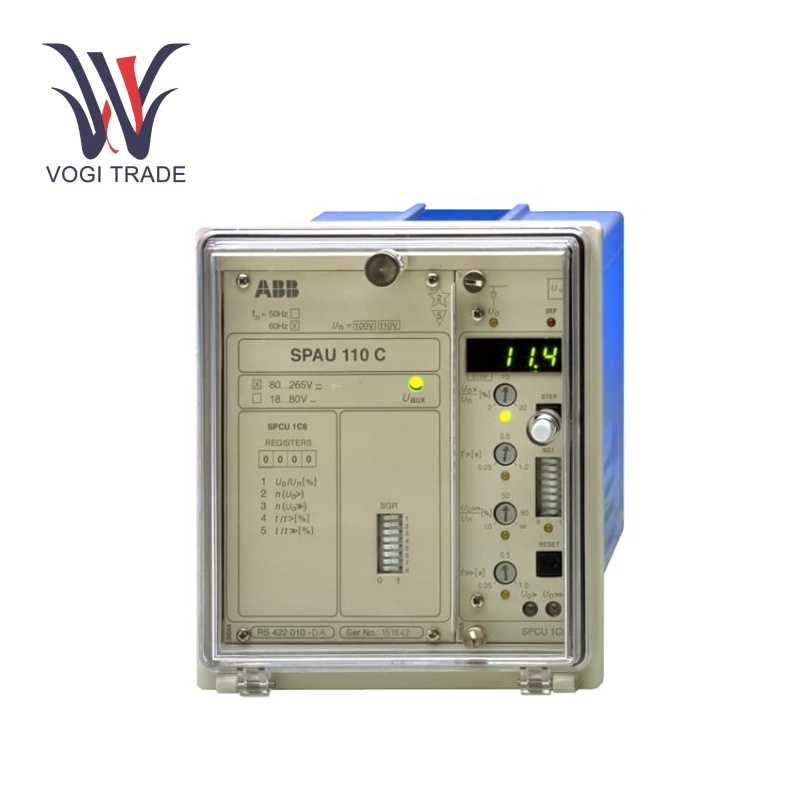

مارک: ABBتوضیحات: رله ولتاژ باقیماندهشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 10اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB SPAU110C یک رله ولتاژ باقیمانده است که برای محافظت از گسل زمین شبکه طراحی شده است. این برنامه دارای دو مرحله مستقل از عملکرد سیگنالینگ و کاربرد و همچنین قابلیت تنظیم رله خروجی قابل تنظیم است. این رله شامل یک صفحه نمایش دیجیتالی برای نظارت آسان پارامترها و نشانگر گسل است.
| ساخت |
ابهام |
|
شماره مدل |
SPAU110c |
| شماره سفارش |
SPAU110c |
| کاتالوگ |
- |
| کشور مبداء | سوئد |
|
کد HS |
8536490090 |
| بعد |
23cm*17cm*10cm |
| ابعاد بسته بندی |
25 سانتی متر*19cm*12cm |
| وزن |
3 کیلوگرم |
پارامترهای عملیاتی
ولتاژ ورودی: 24 ولت DC تا 240 ولت AC/DC
دمای عملیاتی: -25 درجه سانتیگراد تا +55 درجه سانتیگراد
مصرف برق: مصرف انرژی کم دارد و آن را برای کارآیی انرژی و مناسب برای عملکرد مداوم می کند.
پروتکل های ارتباطی: این پروتکل های ارتباطی متعدد ، از جمله Modbus ، Profibus و IEC 60870-5-103 را پشتیبانی می کند.
حفاظت از ولتاژ باقیمانده زمان قطعی: حفاظت از گسل زمین را با زمان پاسخ ثابت فراهم می کند ، و از تشخیص سریع و پاسخ به گسلها اطمینان می دهد.
ویژگی های محصول
مراحل کار دوگانه: ABB SPAU110C با دو مرحله عملیاتی مستقل یکی برای سیگنالینگ و دیگری برای تقلب امکان سازگاری انعطاف پذیر با برنامه های مختلف محافظت.
توابع رله خروجی قابل تنظیم: سوئیچ AssemblyUncontrontronted SystemDynamic SystemDynamic System -System SWITCLIBLE SWITCLIBLE SWITCLIBLE SIGNATIONDEDEDEDED SIGNALING با توابع سیگنالینگ یا دور زدن.
نمایش عددی: برای برنامه های کاربردی با درجات مختلف محافظت ، ABB SPAU110C همچنین توابع رله خروجی قابل انتخاب را ارائه می دهد.
نمایش: ABB SPAU110C دارای یک نمایشگر عددی برای تنظیم مقادیر ، اندازه گیری مقادیر ، ضبط مقادیر گسل و سوابق سیستم است.
شبکه های توزیع برق: مناسب برای حفاظت از گسل زمین مؤثر و قابل اعتماد از شبکه های ابزار و صنعتی ، اطمینان از عملکرد مناسب شبکه های زمینی رزونانس.
تشخیص گسل زمین: نظارت بر ولتاژ باقیمانده برای شناسایی گسلهای زمین در سیستم.
مراحل حفاظت: هر مرحله عملکرد سیگنالینگ و عملکردی مستقل را فراهم می کند و امکان استفاده از چندین مرحله در همان طرح محافظت را فراهم می کند.
نظارت و نمایش:شامل یک نمایشگر عددی برای نظارت بر زمان واقعی پارامترهای سیستم و نشانه های گسل است.
نصب
نصب: رله در یک پنل SwitchGear یا کنترل پنل از طریق استاندارد استاندارد نصب شده است. رله را به ولتاژهای مجاز شیء محافظت شده با قطبیت مناسب وصل کنید.
پیکربندی: رابط رله دوستانه ABB SPAU110C برای پیکربندی پارامترهای محافظت مورد نظر ، از جمله ولتاژ شروع و تأخیر زمان.
تست: تست های عملکردی برای اطمینان از عملکرد صحیح سیستم قبل از عملکرد سیستم.
دامنه کاربرد
شبکه های برق: ABB SPAU110C بهترین برای شبکه های خنثی ، مقاومت در برابر زمین و واکنش پذیری که نیاز به محافظت از گسل زمین دارند.
تاسیسات صنعتی: از تجهیزات ضروری در محیط های صنعتی محافظت می کند و به حفظ تداوم و ایمنی عملیاتی کمک می کند.
سیستم توزیع برق: قابلیت اطمینان شبکه توزیع برق از طریق تشخیص سریع و موقعیت گسل های زمین
عیب یابی
آزمایش منظم: تست های عملکردی روتین را برای تأیید عملیاتی انجام دهید.
پارامترها را تأیید کنید: اطمینان حاصل کنید که تنظیمات حفاظت به طور مناسب پیکربندی شده و معادل الزامات سیستم است.
بازرسی اتصال:تمام سیم ها و اتصالات را برای یکپارچگی و عایق مناسب بررسی کنید.
نمایشگاه نظارت: از صفحه نمایش عددی برای نظارت بر پارامترهای زمان واقعی و تشخیص ناهنجاری ها استفاده کنید.
