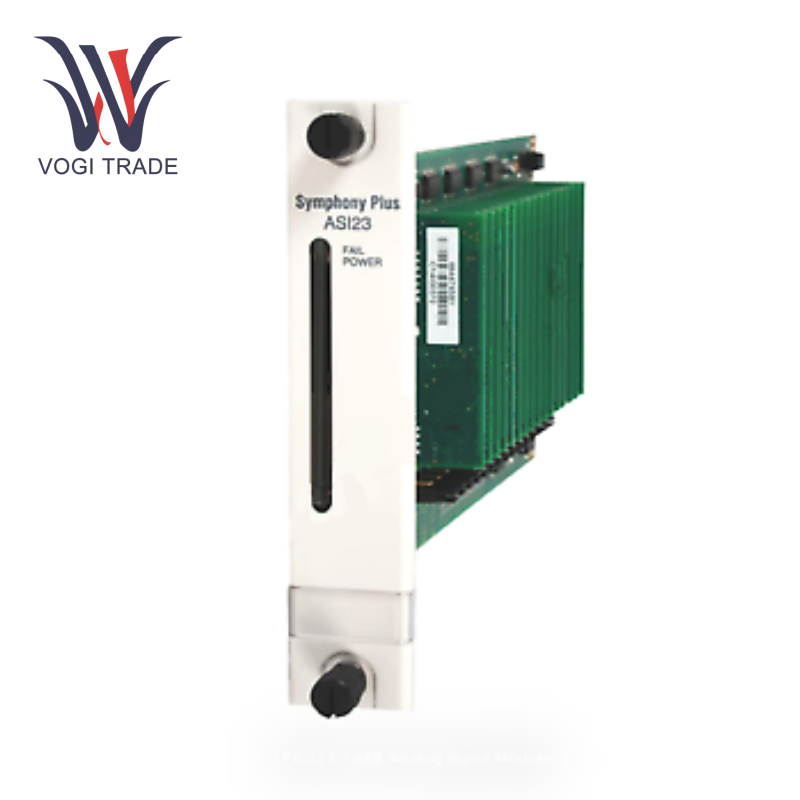

مارک: ABBتوضیحات: ماژول ورودی آنالوگشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 10اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB Spasi23 به طور گسترده ای در اتوماسیون صنعتی ، کنترل فرآیند ، تولید ماشین آلات ، نظارت بر انرژی و سایر زمینه ها مورد استفاده قرار می گیرد و می تواند سیگنال های آنالوگ را به طور مؤثر پردازش کند (مانند دما ، فشار ، جریان و غیره).
| ساخت |
ابهام |
| شماره مدل |
spasi23 |
| کاتالوگ |
بیلی Infi 90 |
| کشور مبداء |
سوئد |
| کد HS |
8538900000 |
| بعد |
50*25*15 سانتی متر |
| ابعاد بسته بندی |
53*28*20cm |
| وزن |
3 کیلوگرم |
پارامترهای فنی
تعداد کانال های ورودی: 16 کانال
جریان ورودی: (4-20ma)
ولتاژ: (0-10 ولت ، 2.5 ولت ± ، 1-5 ولت)
قطعنامه: ADC با دقت 16 بیتی
رابط ارتباطی: RS-485 ، از پروتکل Modbus RTU پشتیبانی می کند ، و می تواند به Profibus و سایر پروتکل ها گسترش یابد
طراحی جداسازی: جداسازی الکتریکی بین کانال ها ، توانایی ضد مداخله تا 1500 ولت AC/DC
دمای کار: -20 درجه سانتیگراد 55 درجه سانتیگراد
سطح حفاظت: IP20
روش نصب: نصب راه آهن DIN
اصل استفاده
کسب و تبدیل سیگنال: ABB Spasi23 خروجی سیگنال آنالوگ را توسط سنسور (مانند ولتاژ جریان 4-20ma یا 0-10 ولت) از طریق 16 کانال ورودی دریافت می کند و از ADC با دقت بالا (مبدل آنالوگ به دیجیتال) برای تبدیل مقدار آنالوگ تغییر مداوم به یک سیگنال دیجیتال استفاده می کند.
تهویه سیگنال: توابع تقویت سیگنال ، فیلتر و پردازش خطی برای از بین بردن تداخل نویز و بهبود پایداری سیگنال.
انتقال داده ها: ABB SPASI23 داده ها را از طریق اتوبوس RS-485 یا MODBUS انتقال می دهد. پروتکل RTU سیگنال های دیجیتالی را به PLC ، DCS یا سیستم رایانه میزبان برای دستیابی به نظارت و کنترل در زمان واقعی منتقل می کند.
افزونگی و گسترش: از آبشار چند ماژول پشتیبانی می کند ، ماژول ها را با کد آدرس متمایز می کند و تعداد کانال های کسب سیگنال را گسترش می دهد.
ویژگی های عملکردی
با دقت و ثبات بالا: ABB Spasi23 از ADC 16 بیتی و فناوری جداسازی برای اطمینان از صحت اندازه گیری (1 /0 ٪ ارزش معمولی) استفاده می کند.
طراحی ضد مداخله: (مانند مدار فیلتر) برای سناریوهای صنعتی با محیط های پیچیده الکترومغناطیسی مناسب است.
پیکربندی و مقیاس پذیری انعطاف پذیر: ABB Spasi23 از ورودی های مختلف از نوع سیگنال پشتیبانی می کند ، و می تواند دامنه ورودی ، افزایش و سایر پارامترها را از طریق نرم افزار پیکربندی کند تا با نیازهای مختلف سنسور سازگار شود.
