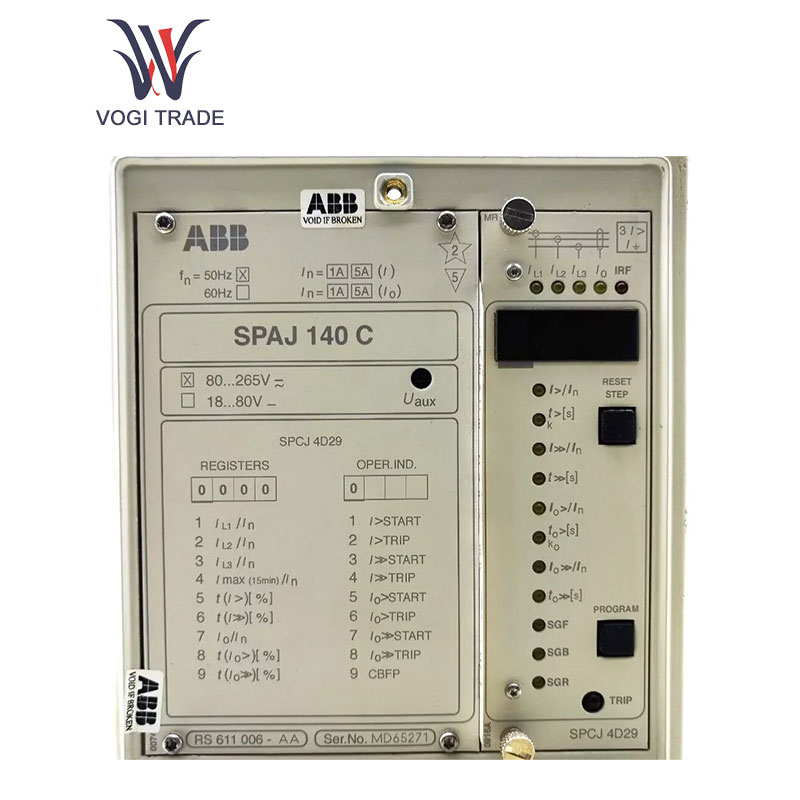

ABB SPAJ140C-CA

جزئیات

1. پارامترهای استفاده

منبع تغذیه: مدار منبع تغذیه این دستگاه از منبع تغذیه AC 220 ولت استفاده می کند که می تواند با نوسانات در محدوده خاصی سازگار شود و عملکرد پایدار را در شرایط منبع تغذیه خاص تضمین کند.

پارامترهای جریان: جریان 5 آمپر است و جریان توالی صفر طبق مدل خاص می تواند 1 آمپر یا 5 آمپر باشد، که می تواند الزامات حفاظتی سیستم های قدرت مختلف را برآورده کند، تغییرات جریان را به دقت تشخیص داده و به آن پاسخ دهد و حفاظت موثری برای توان ارائه دهد. تجهیزات

ولتاژ ورودی: ABB SPAJ140C-CA علاوه بر ورودی برق AC220 ولت دارای ورودی اندازه گیری با ولتاژ ورودی 100 ولت نیز می باشد که برای مانیتورینگ ولتاژ در سیستم های قدرت جهت کسب اطلاعات بیشتر جهت ارزیابی حفاظت از جریان اضافه و خطای زمین استفاده می شود.

2. عملکرد محصول

عملکرد حفاظت از اضافه جریان: حفاظت جریان بیش از حد / جریان زیر به یک دستگاه سه فاز اضافه جریان فاز کم تنظیم مانند تنظیم حداقل زمان ثابت یا معکوس IDMT یا تنظیم مشخصه آنی یا ثابت دستگاه جریان اضافه فاز سه فاز با تنظیم بالا مجهز است. هنگامی که جریان فاز از جریان شروع تنظیم شده تجاوز می کند، دستگاه حفاظت از اضافه جریان یک سیگنال شروع را پس از یک زمان از پیش تعیین شده خاص ارسال می کند و مطابق با زمان عمل تنظیم شده یا زمان عمل محاسبه شده عمل می کند و به طور موثر از تجهیزات برق در برابر آسیب جریان زیاد محافظت می کند.

عملکرد حفاظت از خطای زمین: ABB SPAJ140C-CA به یک دستگاه خطای زمین سطح پایین با ویژگی‌های زمان معین یا معکوس، و یک دستگاه خطای زمین سطح بالا با عملکرد لحظه یا زمان مشخص مجهز است. هنگامی که جریان خطا از جریان راه اندازی انتخاب شده فراتر رود، دستگاه خطای زمین راه اندازی می شود و سیگنالی را برای محافظت از فیدر شعاعی از اتصال کوتاه و خطای زمین با توجه به حالت زمین، اتصال زمین مقاومتی یا اتصال زمین امپدانس ارسال می کند.

حفاظت از خطای قطع کننده مدار داخلی: هنگامی که کلید قطع می شود، SPAJ140C-CA می تواند به سرعت تشخیص دهد، سیگنال تولید کند و اقدامات حفاظتی احتمالی را برای جلوگیری از گسترش دامنه خطا انجام دهد و در نتیجه قابلیت اطمینان سیستم قدرت را بهبود بخشد.

خروجی رله: SPAJ140C-CA مجهز به دو رله سنگین و 4 خروجی رله برای کنترل سیگنال می باشد. ماتریس رله خروجی سیگنال شروع یا قطع منطق حفاظتی را به رله های خروجی لازم هدایت می کند و کنترل و خروجی سیگنال قطع کننده مدار یا سایر تجهیزات را اجرا می کند.

عملکردهای نمایشگر و ارتباطی: SPAJ140C-CA عملکرد خواندن و نوشتن مقادیر تنظیم شده را از طریق نمایشگر محلی و دکمه های پانل جلویی یا رابط سریال و گذرگاه فیبر نوری سیستم بالایی دارد. علاوه بر این، همچنین قادر است مقادیر اندازه گیری شده، مقادیر تنظیم شده و داده های ثبت شده در هنگام خطا یا تنظیمات پارامتر، نظارت و تشخیص را به راحتی کاربر نمایش دهد.

خود نظارتی: در حال حاضر، SPAJ140C-CA می تواند به طور خودکار عملکرد تجهیزات الکترونیکی و ریزتراشه های خود را نظارت کند تا تشخیص دهد که تجهیزات در شرایط کار خوب هستند. هنگامی که یک خطا رخ می دهد، می تواند به صورت پویا اطلاع دهد و عملکرد سیستم را کارآمدتر و قابل اطمینان تر کند.

3. دامنه کاربرد.

حفاظت از سیستم قدرت: ABB SPAJ140C-CA به طور گسترده در سیستم های قدرت در سطوح مختلف ولتاژ برای محافظت از تجهیزات برق در برابر جریان اضافی و خطاهای زمین، اطمینان از عملکرد ایمن و پایدار سیستم قدرت و جلوگیری از قطع برق یا آسیب تجهیزات ناشی از خطا استفاده می شود.

سیستم توزیع برق صنعتی: حفاظت از تجهیزات الکتریکی مختلف در سیستم توزیع نیروی صنعتی پروژه‌های تولیدی و معدنی، اطمینان از ساده‌سازی مداوم جریان‌های فرآیند و کاهش تلفات تولید ناشی از خطاهای الکتریکی.

سیستم منبع تغذیه ساختمان های تجاری: ABB SPAJ140C-CA می تواند به طور موثر از ترانسفورماتورها، کابینت های توزیع و سایر تجهیزات در سیستم های منبع تغذیه مراکز خرید و ساختمان های اداری محافظت کند، کیفیت منبع تغذیه را بهبود بخشد و تضمین برق قابل اعتماد برای عملیات تجاری ارائه دهد.
