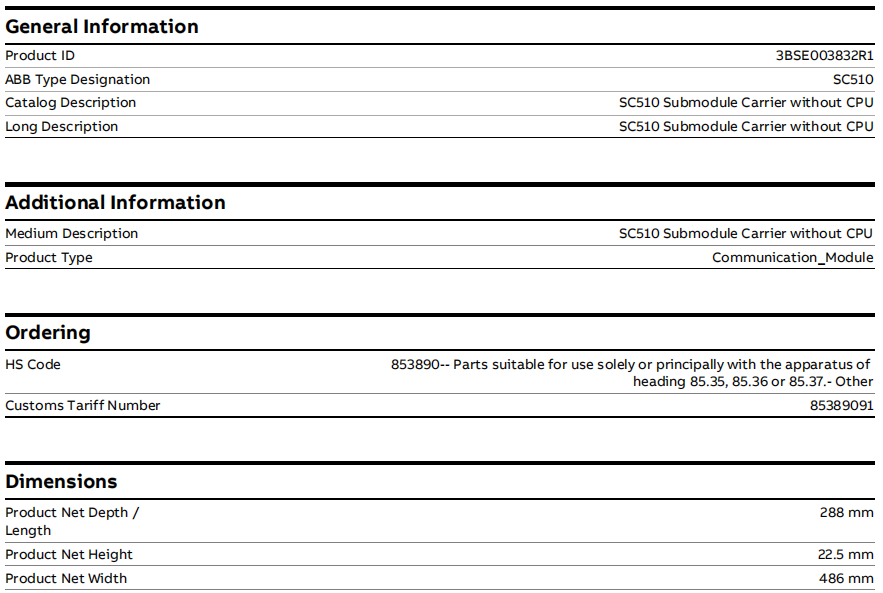

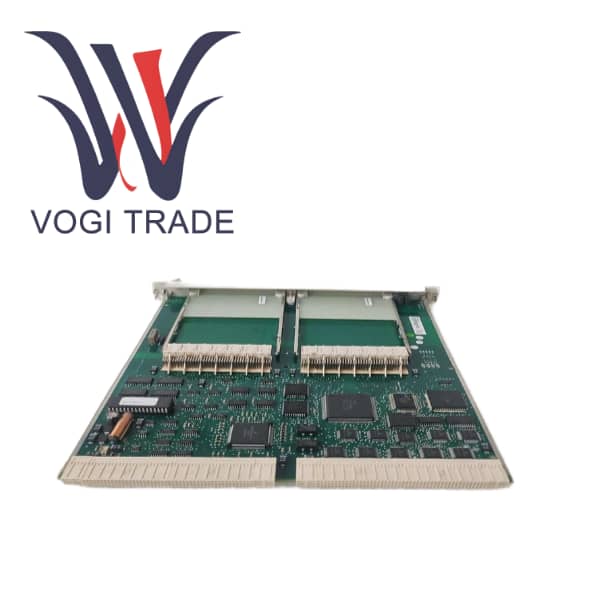

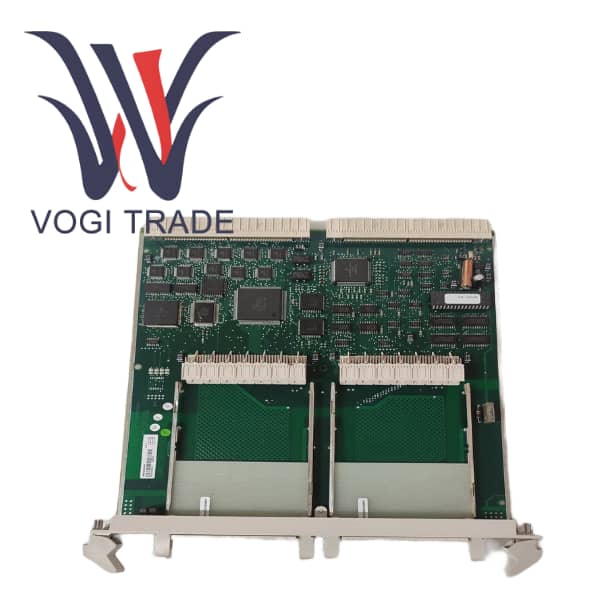

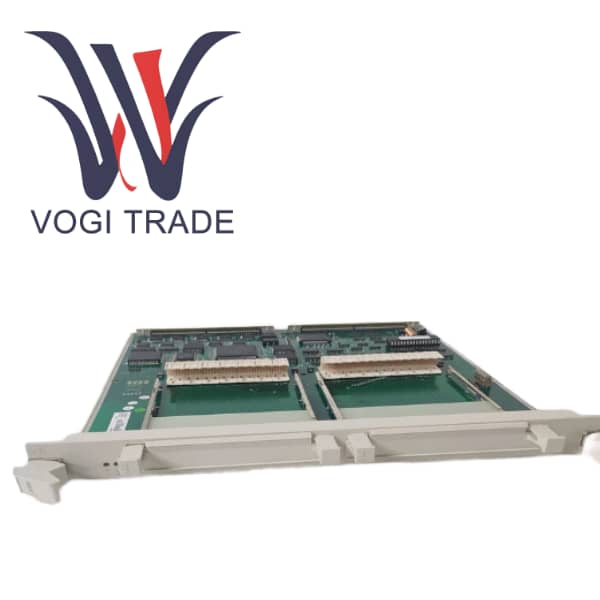

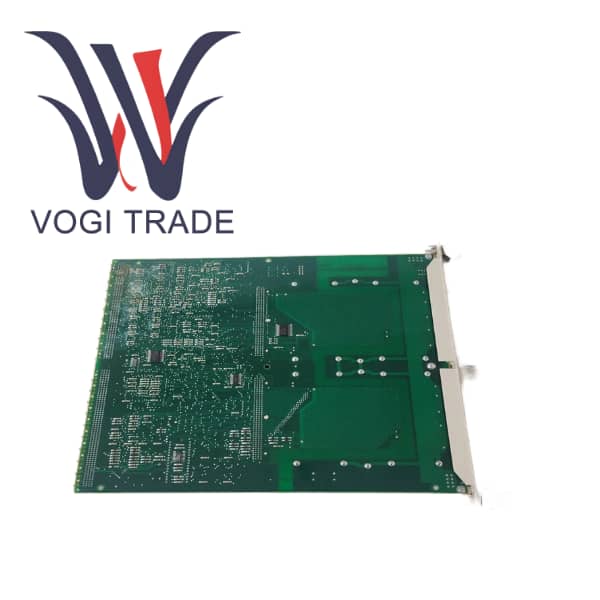

ABB SC510 3BSE003832R1

بررسی اجمالی محصول

ABB SC510 یک پلت فرم کلیدی توسعه سخت افزار در سیستم کنترل فرآیند توزیع شده Advant Master است. 3BSE003832R1 به عنوان یک Submodule Carrier بدون CPU تعریف شده است. عملکرد اصلی این است که به عنوان حامل رابط های فیزیکی و الکتریکی برای نصب و حمل زیر ماژول های ارتباطی کاربردی مختلف عمل کند.

در معماری سیستم Advant Master، به منظور دستیابی به گسترش عملکردی منعطف و صرفه جویی در اسلات های رک با ارزش، ABB فلسفه طراحی "مستر-برده" یا "برد-کارت فرعی حامل" را اتخاذ کرد. زیرلایه هایی مانند SC510 خود دارای هیچ گونه قابلیت پردازشی نیستند. آنها عمدتا کانکتورهای backplane، توزیع برق، سازه های اتلاف حرارت و یک یا چند اسلات اختصاصی را ارائه می دهند. تابع واقعی توسط ماژول های فرعی درج شده در آن پیاده سازی می شود. این طراحی درجه مدولارسازی و کارایی استفاده از فضای سیستم را تا حد زیادی افزایش می دهد. به عنوان مثال، یک برد حامل SC510 می تواند از دو ماژول فرعی CI531 پشتیبانی کند، بنابراین تا چهار پورت سریال RS-232 را در یک اسلات استاندارد ارائه می دهد که با ماژول های تک کاره سنتی غیرقابل مقایسه است.

ویژگی های عملکردی محصول

پلت فرم توسعه مدولار

میزبان زیر ماژول. ارزش اصلی SC510 در توانایی آن برای عمل به عنوان "میزبان" نهفته است. 3BSE000863R1 می تواند سری خاصی از زیر ماژول های ارتباطی را در خود جای دهد و به طور یکپارچه عملکرد این زیر ماژول ها را در گذرگاه هواپیمای عقب سیستم Advant Master ادغام کند.

صرفه جویی در فضای قفسه این مهمترین مزیت است. با نصب چندین ماژول فرعی بر روی یک برد حامل SC510، تعداد I/O یا نقاط ارتباطی را می توان در حالی که تنها یک اسلات رک اشغال می کند، چند برابر کرد. این برای سناریوهای کاربردی که در آن فضا کم است یا تعداد زیادی پورت ارتباطی سریال مورد نیاز است، بسیار مهم است.

معماری و سیم کشی سیستم را ساده کنید

منبع تغذیه و ارتباطات متمرکز. همه ماژول‌های فرعی وارد شده در SC510، برق و ارتباط داده‌ها را از صفحه پشتی سیستم از طریق برد حامل دریافت می‌کنند و نیاز به سیم‌کشی جداگانه برای هر زیر ماژول را از بین می‌برند. این کار سیم کشی داخل کابینت را تا حد زیادی ساده می کند، میزان خطا را کاهش می دهد و مرتب بودن و قابلیت نگهداری سیستم را افزایش می دهد.

مدیریت یکپارچه در نرم افزار مهندسی ABB، SC510 و ماژول های فرعی آن را می توان به عنوان یک واحد یکپارچه پیکربندی، تشخیص و مدیریت کرد و کارایی مهندسی را افزایش داد.
