ABB SB510 3BSE000860R1

نمای کلی محصولw

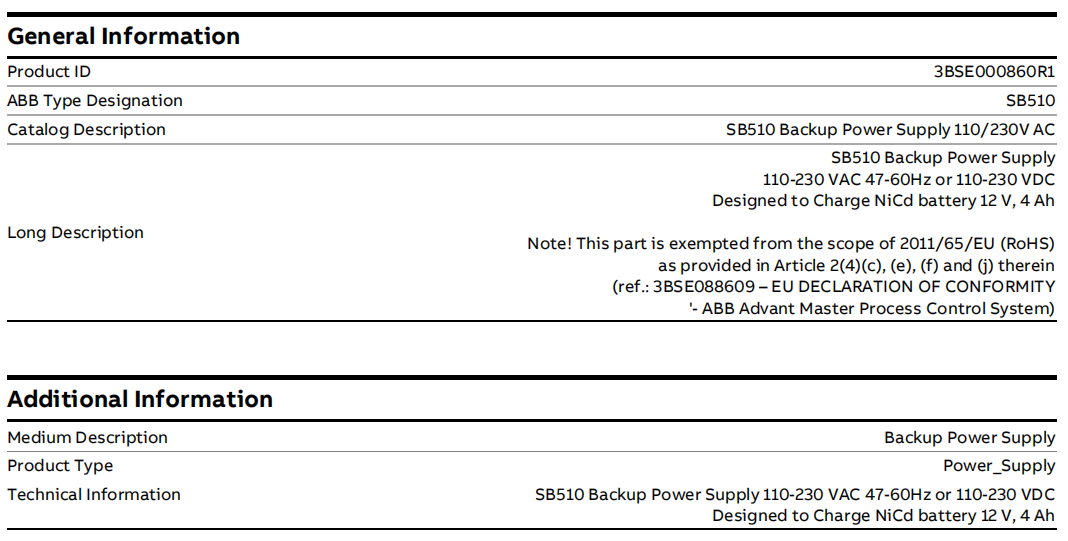

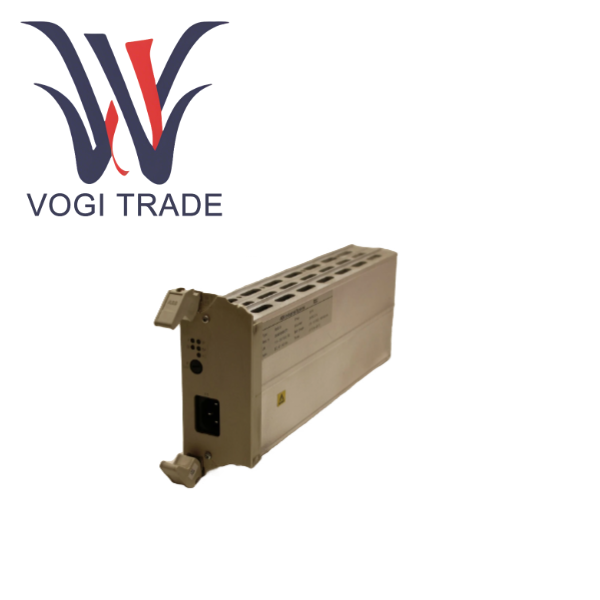

SB510 یک جزء کلیدی قدرت پشتیبان در سیستم کنترل فرآیند توزیع شده ABB Advant Master است. 3BSE000860R1 به عنوان منبع تغذیه پشتیبان تعریف شده است. عملکرد اصلی این است که یک منبع تغذیه DC مختصر اما حیاتی برای حافظه بحرانی در سیستم Advant Master در زمانی که منبع تغذیه اصلی AC از کار می‌افتد یا قطع می‌شود، به منظور جلوگیری از از دست رفتن برنامه و داده‌های حیاتی ناشی از قطع ناگهانی برق است.

در زمینه اتوماسیون صنعتی، توقف برنامه ریزی نشده سیستم های DCS ممکن است منجر به عواقب فاجعه آمیزی شود. اگرچه منبع تغذیه اصلی سیستم معمولاً توسط یک یو پی اس تضمین می شود، SB510 آخرین خط دفاعی را ارائه می دهد. این یک باتری 12 ولتی، 4 آمپر ساعتی نیکل کادمیوم را در داخل ادغام می کند. هنگامی که منبع تغذیه اصلی از کار بیفتد، می‌تواند فوراً و یکپارچه به برق باتری تبدیل شود تا عملکرد مدارهای کلیدی مانند CMOS RAM را در داخل کنترلر حفظ کند، و اطمینان حاصل شود که سیستم می‌تواند به سرعت و با خیال راحت پس از بازیابی منبع تغذیه اصلی، بدون نیاز به بارگیری مجدد کل برنامه کنترل، از نقطه شکست مجدداً راه اندازی شود. در نتیجه زمان خرابی را به حداقل می رساند و از یکپارچگی داده های تولید محافظت می کند.

ویژگی های عملکردی محصول

ورودی دو حالته، سازگاری قوی

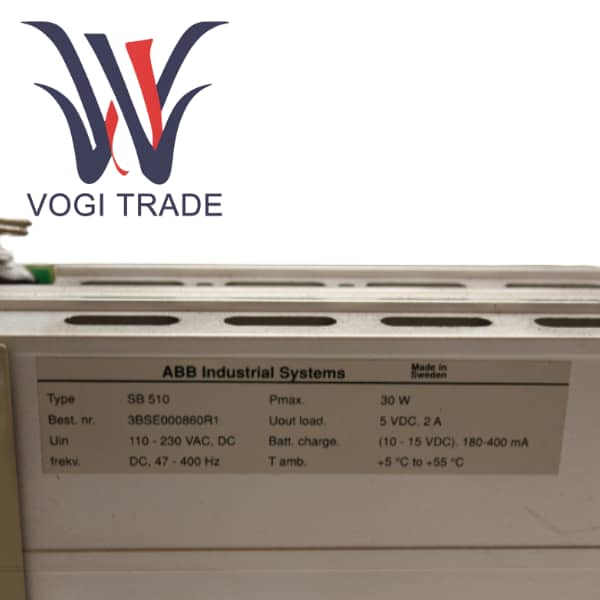

SB510 سازگار با AC/DC می تواند 110-230V AC یا 110-230V DC را به عنوان ورودی برق اصلی بپذیرد. این باعث می‌شود که به طور انعطاف‌پذیر در محیط‌های مختلف کارخانه مستقر شود، خواه آنها عمدتاً از طریق AC تغذیه می‌شوند یا دارای سیستم منبع تغذیه DC هستند.

مدیریت تخصصی باتری

باتری NiCd مدار داخلی خود را بهینه کرده است و به طور خاص برای نیکل کادمیوم 12 ولت و 4 آمپر ساعت طراحی شده است. باتری‌های NiCd به دلیل قابلیت اطمینان بالا، عملکرد محدوده دمایی وسیع و عمر چرخه طولانی شهرت دارند که آنها را برای کاربردهای برق پشتیبان صنعتی بسیار مناسب می‌کند. SB510 نه تنها باتری را شارژ می کند، بلکه دارای مدارهای حفاظت از شارژ بیش از حد و مدیریت دشارژ برای به حداکثر رساندن عمر و عملکرد باتری است.

هنگامی که ولتاژ منبع تغذیه اصلی به زیر آستانه از پیش تعیین شده کاهش می‌یابد، مدار سوئیچینگ داخل SB510 می‌تواند بار را از منبع تغذیه اصلی به باتری در عرض میکروثانیه تغییر دهد و اطمینان حاصل کند که مدار محافظت‌شده دچار وقفه ولتاژی نمی‌شود.

اطمینان از یکپارچگی سیستم

در سیستم Advant Master برنامه های منطقی کنترل معمولاً در RAM ذخیره می شوند که نیاز به منبع تغذیه مداوم دارند. منبع تغذیه پشتیبان SB510 تضمین می کند که این برنامه ها حتی در صورت قطع کامل برق از بین نخواهند رفت.

سوابق هشدار، توالی رویدادها، داده‌های انباشته‌کننده و سایر اطلاعات حیاتی برای تجزیه و تحلیل تصادف و قابلیت ردیابی تولید که در طول عملیات سیستم تولید می‌شوند نیز برای حفظ بر SB510 متکی هستند.

مقایسه مزایا و معایب

مزایا

حفاظت دقیق از داده ها به طور موثر از حیاتی ترین دارایی ها در سیستم - برنامه های کنترل و داده های عملیاتی - با کمترین هزینه و با کمترین پیچیدگی محافظت می کند.

قابلیت اطمینان بالا از طریق اجزای صنعتی و فناوری اثبات شده باتری NiCd به دست می آید که عملکرد قابل اعتماد را در لحظات بحرانی تضمین می کند.

به عنوان یک لوازم جانبی استاندارد سیستم Advant Master، نصب و سیم کشی آن بسیار ساده است و کاملاً با قفسه کنترل مطابقت دارد.

نقطه ضعف

باتری‌های NiCd عمر مفیدی دارند و با گذشت زمان و چرخه‌های شارژ و دشارژ کهنه می‌شوند و ظرفیت آنها به تدریج کاهش می‌یابد. بازرسی و تعویض منظم مورد نیاز است. در غیر این صورت، ممکن است زمان کافی پشتیبان در لحظات بحرانی ارائه نشود.

باتری های NiCd حاوی فلزات سنگین کادمیوم هستند و به عنوان زباله های خطرناک طبقه بندی می شوند. دفع آنها باید با مقررات سختگیرانه حفاظت از محیط زیست مطابقت داشته باشد که باعث افزایش هزینه و پیچیدگی درمان در پایان چرخه عمر آنها می شود.

در مقایسه با سوپر خازن های مدرن یا محلول های باتری لیتیومی، باتری های NiCd چگالی انرژی کمتری دارند و مشکلاتی مانند اثر حافظه دارند.
