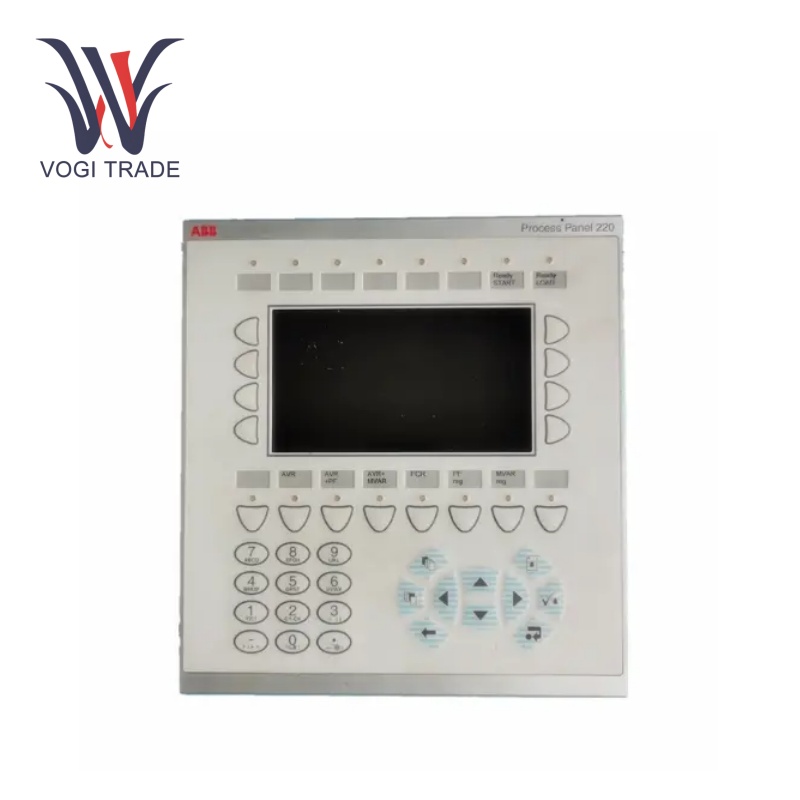

ABB PP220

پارامترهای عملیاتی

ولتاژ ورودی:100-240V AC ، 50/60Hz

ولتاژ خروجی:24 ولت دی سی

جریان خروجی:تا 10a

رتبه بندی قدرت:240W ، مناسب برای برنامه های متوسط ​​تا با قدرت بالا

کارآیی:راندمان بالا به طور معمول> 90 ٪ ، کاهش مصرف انرژی

دمای عملیاتی:-25 درجه سانتیگراد تا +70 درجه سانتیگراد

دامنه رطوبت:5 ٪ تا 95 ٪ عدم پذیرش

ویژگی های محافظت:اضافه بار ، مدار کوتاه و محافظت بیش از حد دما

ویژگی های محصول

کنترل فرآیند:ABB PP220 یک مؤلفه اصلی در بیشتر سیستم های کنترل صنعتی است ، از دستگاه های مختلف پایان می یابد و فرآیندهای مختلفی را کنترل می کند. قادر به ردیابی و کنترل پارامترهایی مانند دما ، فشار ، سرعت جریان و سرعت موتور است.

ذخیره و بازیابی داده ها:به لطف حافظه خود ، ABB PP220 می تواند تاریخچه داده ها را در فرآیند صنعتی ، از جمله متغیرهای فرآیند وابسته به زمان ، وضعیت عملکرد تجهیزات و تاریخ زنگ هشدار ذخیره کند. داده ها را می توان بعداً برای تجزیه و تحلیل برای بهینه سازی فرایندها ، خطاهای عیب یابی و تهیه گزارش انطباق استخراج کرد.

ارتباطات قوی و ادغام شبکه:با استفاده از پورت ها و پروتکل های ارتباطی متعدد خود ، می تواند با سایر دستگاه ها در یک سیستم کنترل یا خط تولید در تعامل باشد. این امر امکان عملکرد مشترک کل سیستم صنعتی را با اجازه انتقال داده های هوشمند بین تعداد زیادی از مؤلفه های صنعتی مانند سنسورها ، محرک ها ، رابط های دستگاه انسانی یا سایر کنترل کننده ها فراهم می کند.

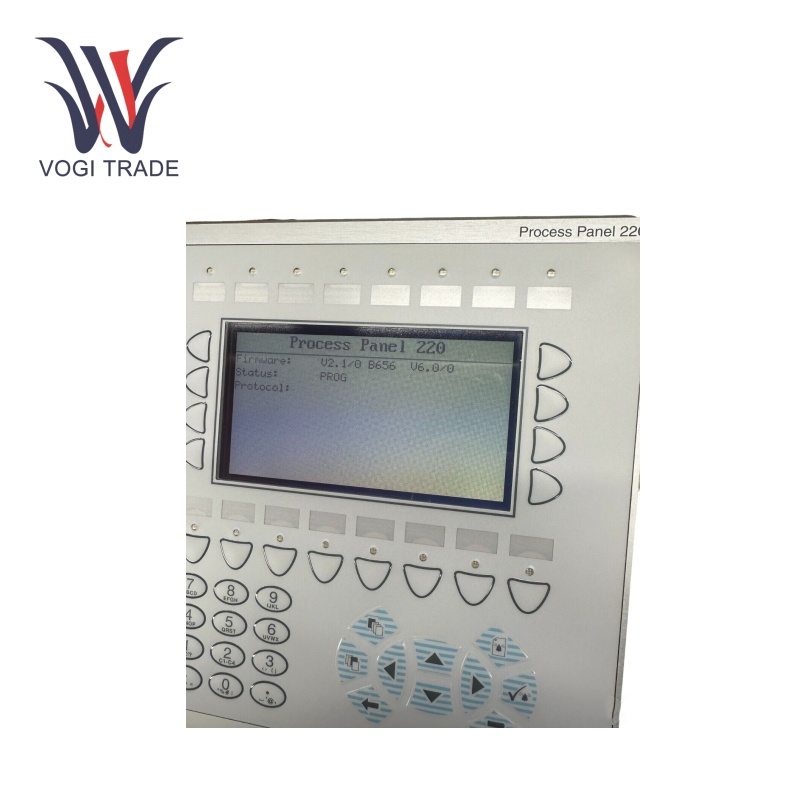

گرافیک پردازش:داده ها ، روندها و هشدارها را در زمان واقعی نشان می دهد و به اپراتور اجازه می دهد تا عملکرد سیستم را با موفقیت کنترل کند.

رابط کنترل:دستورات اپراتور مبتنی بر پانل ، نقاط تعیین شده و مدیریت متغیر فرآیند را ارائه می دهد.

مدیریت زنگ هشدار:این هشدارهای بصری و شنیدنی را برای انحراف فرآیند برای اقدام سریع در مورد مسائل احتمالی ایجاد می کند.

ورود به سیستم داده ها:جمع آوری داده های فرآیند و رویدادها برای تجزیه و تحلیل و گزارش تاریخی را تضمین می کند

نصب

اقدامات ایمنی:برای جلوگیری از برق ، اطمینان حاصل کنید که تمام منابع قدرت ممکن حذف شده اند.

کوه:پانل ABB PP220 باید به طور ایمن در مکان مناسب نصب شود و به راحتی در دسترس اپراتورها باشد.

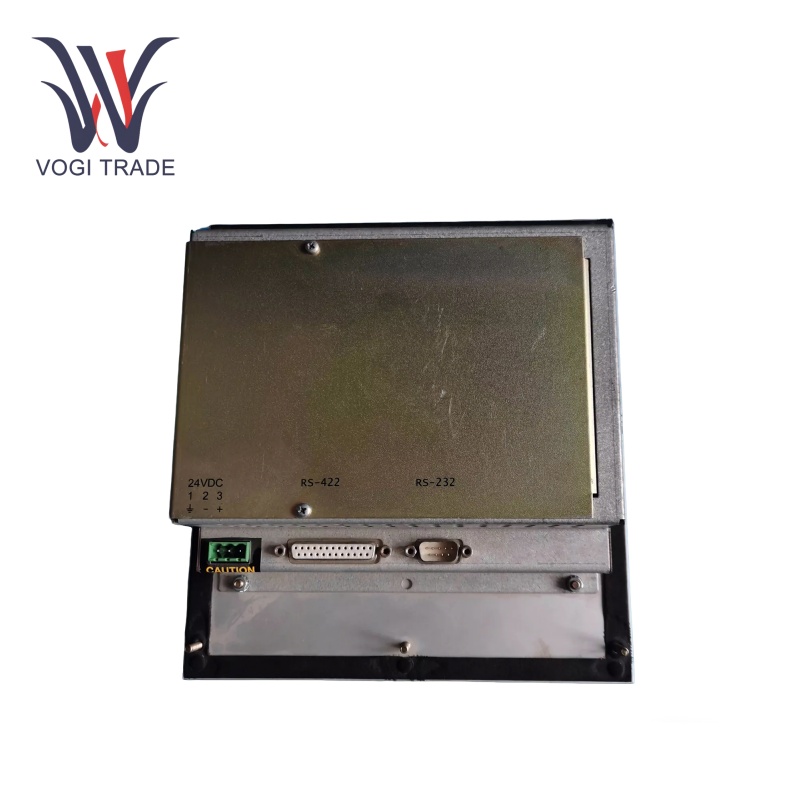

سیم کشی:با توجه به دستورالعمل های نمودار سیم کشی در راهنمای کاربر ، کابل های ارتباطی مورد نیاز و خطوط منبع تغذیه به هم وصل می شوند.

پیکربندی:ابزارهای پیکربندی پانل برای پیکربندی پارامترهای ارتباطی ، تنظیمات نمایش و تنظیمات I/O.

آزمایش:پس از نصب ، آزمایش کامل را انجام دهید تا اطمینان حاصل شود که پانل به درستی کار می کند و با سیستم کنترل ادغام می شود.

دامنه کاربرد

صنایع فرآیند:صنایع فرآیند مانند شیمیایی ، پتروشیمی و دارویی که در آن کنترل دقیق و نظارت فرآیند لازم است.

تولید:مورد استفاده در خودروسازی ، الکترونیک و تولید کالاهای مصرفی برای نظارت و کنترل دستگاه.

آب و برق:در کارخانه های تصفیه آب ، تولید برق و سیستم های توزیع برای نظارت بر عملیات استفاده می شود.

عیب یابی

مسائل مربوط به منبع تغذیه:اتصال منبع تغذیه را بررسی کنید ، اگر ABB PP220 به دو برابر نرسد ، بررسی کنید که کابل برق 24 ولت DC به درستی وصل شده است و منبع تغذیه منبع تغذیه در ولتاژ صحیح است. ببینید که آیا مدار قدرت دارای مدارک قطع کننده مدار یا فیوز سوخته است.

مشکلات ارتباطی:هیچ داده ای بین ABB PP220 و سایر دستگاه ها منتقل نمی شود ، اولین قدم تأیید اتصال کابل ارتباطی است. کابل های شل یا شکسته یکی دیگر از مشکلات بالقوه است که مانع انتقال داده ها می شود. در آخر ، تنظیمات ارتباطی خود را مانند انتخاب پروتکل ، آدرس IP و نرخ Baud بررسی کنید. همه دستگاه ها باید پیکربندی شوند تا با همان تنظیمات صحبت کنند.

ارتباط متناوب:اگر ارتباطات در حال شروع به کار و خارج شدن باشد ، این ممکن است به دلیل تداخل الکترومغناطیسی باشد. اطمینان حاصل کنید که آنها به درستی عایق بندی شده و از منابع قدرت بالا یا منابع دیگر مداخله دور می شوند. احتیاط بیشتر همچنین بررسی وضعیت اتصالات و در صورت فرسوده یا آسیب دیده است ، فقط آنها را جایگزین کنید.
