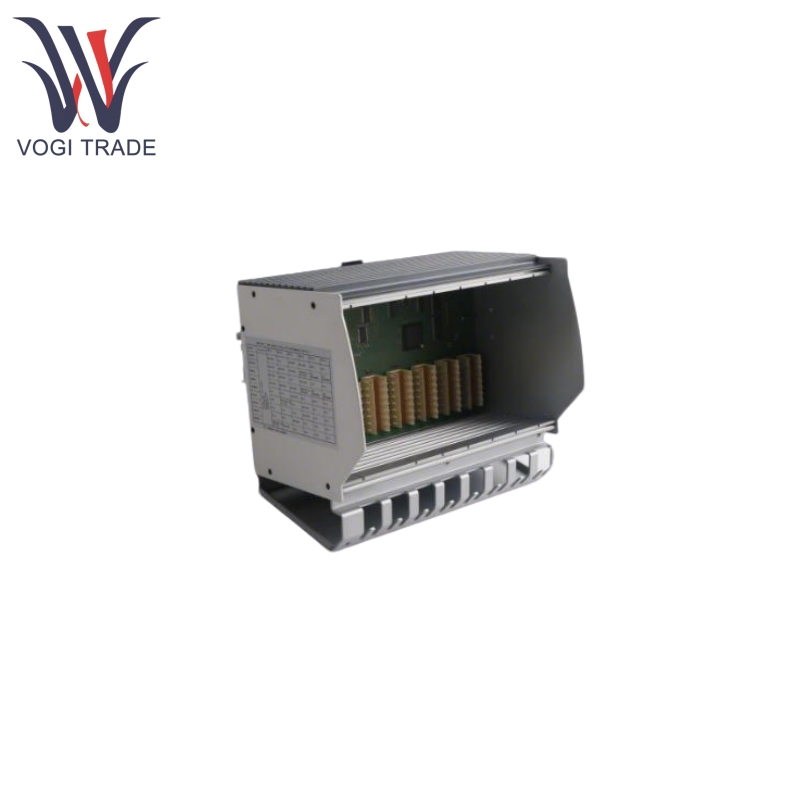

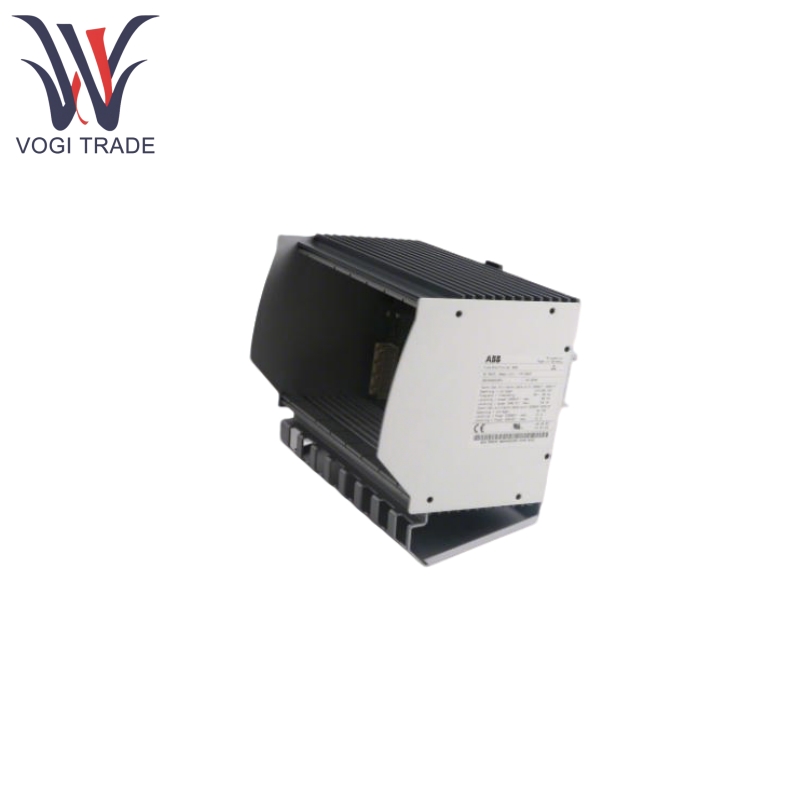

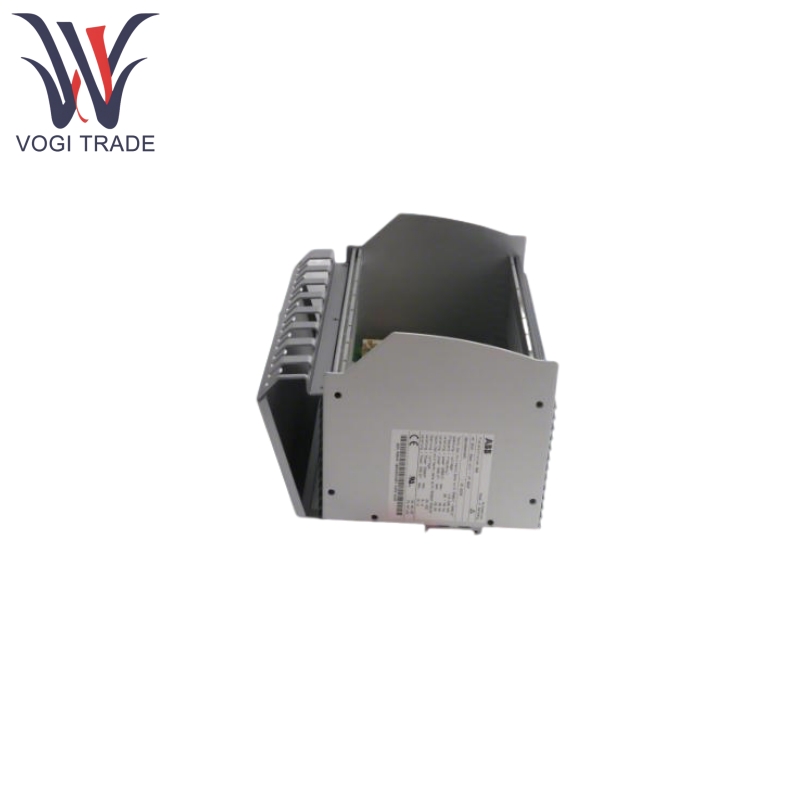

ABB PM803F 3BDH000530R1

ویژگی های محصول

ABB PM803F 3BDH000530R1 از همان ریزپردازنده RISC Super Scalar RISC به عنوان PM802F (حداکثر 150 MIPS) استفاده می کند و مجهز به حافظه حافظه پنهان CPU داخلی 16K (با تشخیص خطا و تصحیح) است.

ABB PM803F 3BDH000530R1 ویژگی های رم پویا 16 مگابایت (برای داده های واقعی و پیکربندی ، با تهیه نسخه پشتیبان از باتری) ، 8MB Flash EPROM (طول کلمه 32 بیتی) ، پشتیبانی از عملیات پروژه در مقیاس بزرگتر با کاهش زمان بافر در مقایسه با PM802F.

ABB PM803F 3BDH000530R1 از 4 اسلات ماژول FieldBus (F1-F4) پشتیبانی می کند ، سازگار با Profibus-DP (FI 830F) ، CAN (FI 810F) ، رابط سریال (FI 820F) و سایر ماژول ها ، قادر به اتصال تا 126 Profibus Position Sarmations هستند.

ABB PM803F 3BDH000530R1 دارای 2 اسلات ماژول اترنت (E1-E2) است که از 10Base2 (EI 811f) ، AUI (EI 812F) ، 10BASET (EI 813F) و غیره پشتیبانی می کند ، و با میزان انتقال 10 mbit/s ، سخت افزار CPU را پشتیبانی می کند ، اما هیچ گونه پشتیبانی از باتری <4 ٪.

ABB PM803F 3BDH000530R1 را می توان با استفاده از دو واحد AC 800F اجرا کرد ، با پیوندهای اضافی هماهنگ کننده داده ها از طریق ماژول اترنت دوم. در صورت خرابی واحد اصلی ، واحد ثانویه یکپارچه به عهده می گیرد (بدون اختلال).

ABB PM803F 3BDH000530R1 از منبع تغذیه دوگانه 24 ولت DC (به عنوان مثال ، SD 812F) پشتیبانی می کند و در صورت استفاده از ماژول RLM01 ، افزونگی خط Profibus را امکان پذیر می کند.

داده های RAM از طریق ماژول اترنت یا ماژول باتری (AM 811F) پشتیبان گرفته می شود. باتری جدید 10 روز از زمان اجرا (PM803F) و 5 ساعت پس از هشدار کم باتری فراهم می کند.

محصول با استفاده از اصل

ارتباط با ایستگاه اپراتور/ایستگاه مهندسی از طریق اولین ماژول اترنت (اتوبوس سیستم) به دست می آید ، ABB PM803F 3BDH000530R1 از بارگیری و گزارش وضعیت پشتیبانی می کند ، ارتباطات دستگاه میدانی از طریق چهار شکاف FieldBus ، سازگار با پردازش موازی چند پروتکل انجام می شود.

ABB PM803F 3BDH000530R1 پیکربندی و داده های زمان واقعی را با AC 800F از طریق ماژول اترنت همزمان می کند ، در صورت خرابی واحد اصلی ، این واحد بلافاصله برای اطمینان از تداوم کنترل استفاده می کند. افزونگی خط Profibus با تبدیل یک خط واحد به یک خط اضافی دوگانه از طریق ماژول RLM01 حاصل می شود.

در صورت قطع برق ، داده های RAM توسط قدرت از ماژول اترنت یا ماژول باتری برای جلوگیری از از دست دادن پیکربندی حفظ می شود. هنگامی که باتری کم است ، یک زنگ هشدار LED به کاربر هشدار می دهد که آن را جایگزین کند.

کاربرد محصول

ABB PM803F 3BDH000530R1 را می توان در صنایع فرآیند در مقیاس بزرگ ، تولید پیچیده گسسته ، زیرساخت ها و مدیریت انرژی استفاده کرد.

شیمیایی / پتروشیمی: کنترل خوشه ای از تجهیزات واکنش در مقیاس بزرگ ، نظارت بر خط لوله مسافت طولانی (اتصال صدها سنسور و دریچه ، با تعامل در زمان واقعی از طریق Profibus-DP).

صنعت برق: کنترل هماهنگ دیگهای بخار و توربین ها در نیروگاه های حرارتی ، یکپارچه با سیستم های SCADA از طریق اترنت ، از طرح های اضافی برای اطمینان از عملکرد مداوم پشتیبانی می کند.

گیاهان مونتاژ خودرو: هماهنگی چند ربات در خطوط تولید جوشکاری/نقاشی (متصل به Freelance 2000 I/O از طریق CAN CAN برای دستیابی به هماهنگ سازی حرکت).

تولید نیمه هادی: کنترل محیط زیست چندین دستگاه تمیز (دستگاه های لیتوگرافی ، ماشین های پوشش) از طریق ماژول FF/HSE (FI 840F) برای تبادل داده با سرعت بالا.

تصفیه آب شهری: چند مرحله ای (مخازن حل و فصل ، مخازن تصفیه) کنترل در کارخانه های تصفیه خانه فاضلاب بزرگ ، با طراحی اضافی برای جلوگیری از تأثیر خرابی بر کیفیت آب.

مراکز داده: تهویه مطبوع دقیق و کنترل گروه قدرت UPS ، با سیستم BMS از طریق ماژول های اترنت (EI 813F) برای بهینه سازی مصرف انرژی یکپارچه شده است.

پارامتر محصول

موارد زیر ABB PM803F 3BDH000530R1 جزئیات واحد پایه است.
