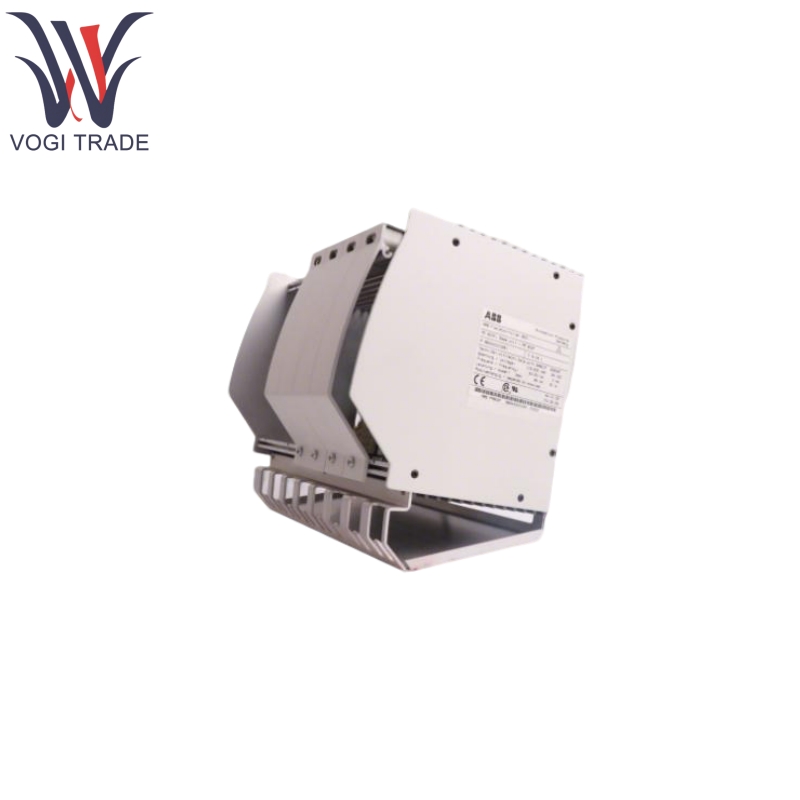

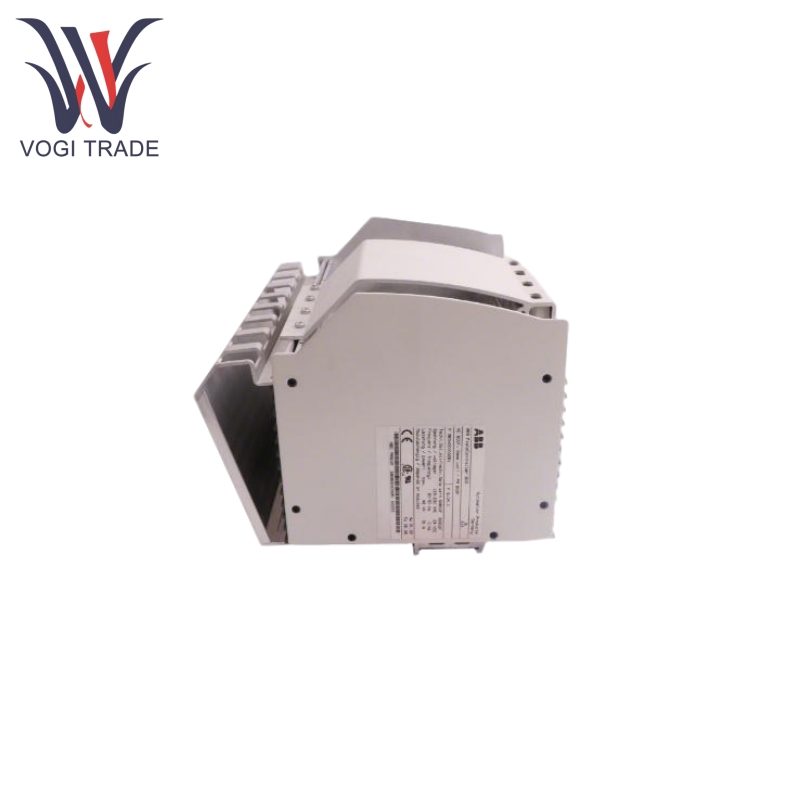

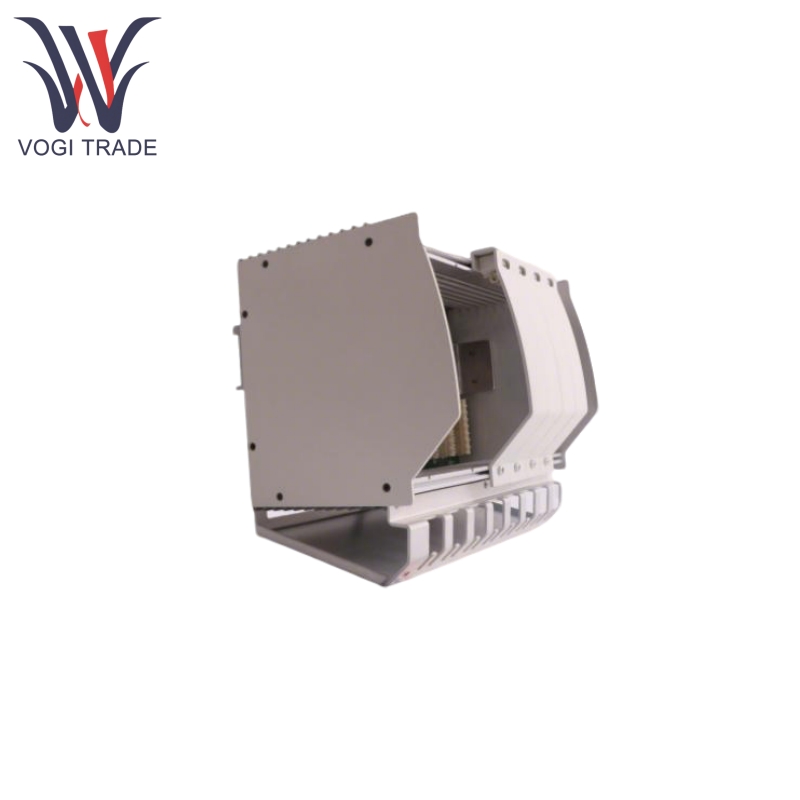

ABB PM802F 3BDH000002-Rep

ویژگی های محصول

ABB PM802F 3BDH000002-REP دارای یک میکروپروسور فوق العاده مقیاس پذیر با حداکثر عملکرد 150 MIPS ، مجهز به رم حافظه پنهان CPU داخلی 16K (با تشخیص خطا و عملکرد تصحیح) است.

ABB PM802F 3BDH000002-REP دارای پیکربندی ذخیره سازی رم 4MB استاتیک (برای داده های واقعی و پیکربندی ، با تهیه نسخه پشتیبان باتری) ، 4MB Flash EPROM (طول کلمه 32 بیتی) و سریال 16Kbit EEPROM است.

ABB PM802F 3BDH000002-Rep از 4 شکاف ماژول FieldBus (F1-F4) پشتیبانی می کند ، با انواع مختلف ماژول ها مانند Profibus-DP ، CAN و رابط های سریال سازگار است (به عنوان مثال ، FI 830F ، FI 810F).

ABB PM802F 3BDH000002-Rep مجهز به 2 اسلات ماژول ارتباطی اترنت (E1-E2) است ، از رابط هایی مانند 10Base2 ، AUI و 10BASET (به عنوان مثال ، EI 801F ، EI 803F) ، با میزان انتقال داده 10 mbit/s و cpu سربار و CPU سربار <4 ٪.

ABB PM802F 3BDH000002-Rep با استفاده از دو واحد AC 800F اجرا می شود ، با پیوندهای اضافی همگام سازی داده ها از طریق ماژول اترنت دوم برای اطمینان از تصاحب یکپارچه توسط واحد آماده به کار در صورت خرابی واحد اصلی (بدون اختلال).

ABB PM802F 3BDH000002-Rep محافظت از خرابی برق را برای داده های RAM و ساعت در زمان واقعی از طریق ماژول های اترنت یا ماژول های باتری (به عنوان مثال ، AM 801F) فراهم می کند ، با یک باتری جدید 1.5 سال و 10 روز پس از هشدار کم باتری.

ماژول های FieldBus و ماژول های ارتباطی قابل جابجایی هستند و به روزرسانی های پیکربندی خودکار در حین تعویض.

ABB PM802F 3BDH000002-Rep شامل نظارت بر دما داخلی و یک نگهبان ، شناسایی ماژول (از جمله کارخانه و پارامترهای عملیاتی) است. شاخص های یکپارچه LED با پشتیبانی از تشخیص از راه دور ، اطلاعات زمان واقعی را در مورد وضعیت قدرت ، وضعیت عملیاتی و گسل ها نشان می دهند.

محصول با استفاده از اصل

ABB PM802F 3BDH000002-Rep به طور دوره ای سیگنالهایی را از سنسورهای میدانی از طریق ماژول FieldBus جمع می کند ، آنها را با استفاده از برنامه کنترل برنامه ریزی شده کاربر در CPU داخلی پردازش می کند و سپس دستورات کنترل را از طریق ماژول FieldBus برای دستیابی به کنترل فرآیند حلقه بسته ارسال می کند.

هنگامی که با واحدهای Dual AC 800F پیکربندی می شود ، واحد اصلی داده های پیکربندی ، دستورات زمان واقعی و اطلاعات وضعیت را از طریق ماژول اترنت دوم همگام می کند. در صورت عدم موفقیت واحد اولیه ، واحد ثانویه بلافاصله پس از تشخیص خرابی از طریق پیوند اضافی ، کنترل را به دست می گیرد. فرآیند تعویض با سیستم سطح بالا شفاف است و از تولید بدون وقفه اطمینان می دهد.

اطلاعات پیکربندی و داده های زمان واقعی در RAM ذخیره می شوند. در صورت قطع برق ، داده ها توسط قدرت از ماژول اترنت یا ماژول باتری (AM 801F) حفظ می شوند و از شروع مجدد جلوگیری از تنظیم مجدد جلوگیری می کنند. سطح باتری پایین با زنگ هشدار LED نشان داده شده است و از نگهداری به موقع اطمینان حاصل می شود.

ارتباط با ایستگاه اپراتور و ایستگاه مهندسی از طریق اتوبوس سیستم اترنت از ماژول اول اترنت ، پشتیبانی از بارگیری پیکربندی و گزارش وضعیت ماژول حاصل می شود. ارتباط با دستگاه های میدانی از طریق ماژول های متصل از طریق چهار شکاف FieldBus انجام می شود و از پردازش موازی پروتکل های متعدد پشتیبانی می کند.

پارامتر محصول

جزئیات زیر برای واحد اساسی ABB PM802F 3BDH000002-Rep است.
