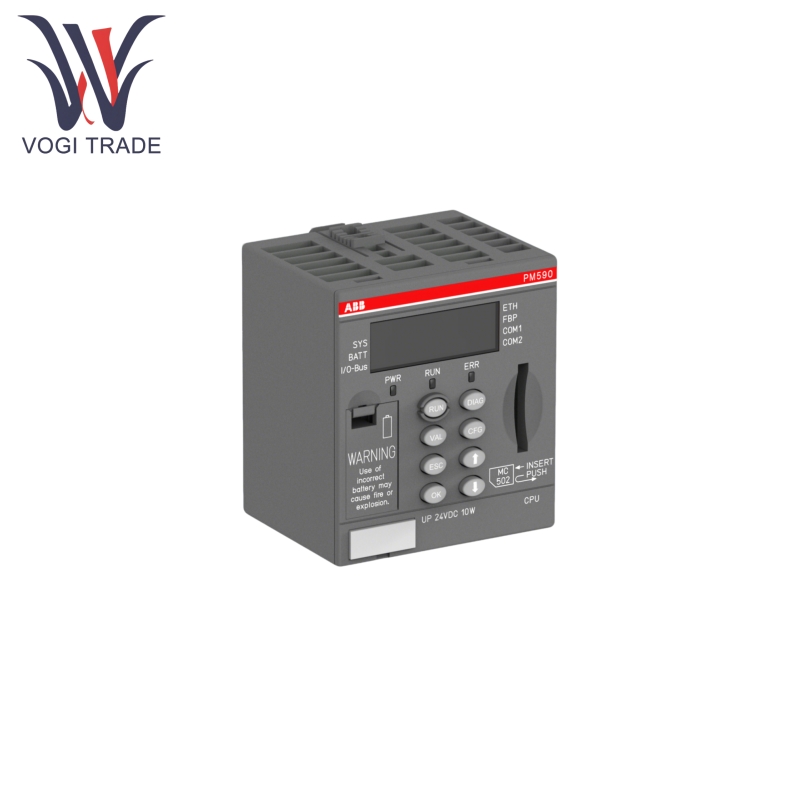

مارک: ABBتوضیحات: ماژول پردازندهشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB PM590-ETH 1SAP150000R0271 عمدتاً برای کنترل منطقی ، پردازش داده ها و همکاری تجهیزات در سناریوهای صنعتی پیچیده استفاده می شود. چرخه زندگی آن در حالت "فعال" قرار دارد و از برنامه ریزی و استقرار سیستم جدید پشتیبانی می کند ، با قدرت محاسباتی قدرتمند ، عملکردهای ارتباطی چند پروتکل و مقیاس پذیری انعطاف پذیر ، مناسب برای نیازهای کنترل اتوماسیون صنعتی متوسط و بزرگ.
| ساخت |
ابهام |
| شماره مدل |
PM590-اون |
| شماره سفارش |
1SAP150000R0271 |
| کاتالوگ |
AC500 |
| کشور مبداء |
سوئیس |
| کد HS |
8471800000 |
| بعد |
8*8*8cm |
| وزن |
0.2 کیلوگرم |
ویژگی های محصول
ABB PM590-ETH 1SAP150000R0271 مجهز به یک پردازنده بازوی 32 بیتی با سرعت ساعت 400 مگاهرتز است و از اجرای سریع دستورالعمل پشتیبانی می کند (حداقل زمان چرخه 0.002 میکرون برای دستورالعمل های باینری).
این دستگاه دارای 2 مگابایت حافظه برنامه (Flash EPROM+RAM) ، 3072KB حافظه داده (از جمله بافر 1536kB) است و از گسترش کارت حافظه پشتیبانی می کند (برای ذخیره سازی داده های کاربر ، تهیه نسخه پشتیبان از برنامه و به روزرسانی سیستم عامل).
این رابط داخلی اترنت (10/100 Base-TX ، 1x RJ45) ، از TCP/IP ، سرور وب ، SNTP و IEC60870-5-104 برای نظارت از راه دور و بارگذاری داده ها پشتیبانی می کند.
این دستگاه دارای 2 رابط RS-232/485 (قابل تنظیم ، نرخ 0.3 ~ 187.5 KB/S) ، پشتیبانی از Modbus (Master/Slave) ، پروتکل BUS CS31 ، سازگار با برنامه نویسی و ارتباطات سریال است.
این دستگاه دارای 1 رابط FBP برای پشتیبانی از گسترش FieldBus است و می تواند تا 4 ماژول ارتباطی خارجی (به عنوان مثال Profibus DP ، Canopen و غیره) وصل شود.
این نسخه از باتری از داده ها ، زمان بافر داده معمولی 3 سال پس از خرابی برق (+25 درجه سانتیگراد) و هشدار باتری کم 2 هفته قبل است.
مجهز به صفحه نمایش LCD ، 8 کلید عملکرد و LED است و از تعویض اجرا/توقف ، نمایش وضعیت و تشخیص گسل پشتیبانی می کند.
این برنامه از برنامه های کاربر محافظت شده با رمز عبور پشتیبانی می کند تا از تغییرات غیرمجاز جلوگیری شود.
محصول با استفاده از اصل
ABB PM590-ETH می تواند سیگنال های دیجیتالی/آنالوگ را از سنسورهای داخل سایت از طریق ماژول های انبساط I/O دریافت کرده و از طریق رابط RS-232/485 یا FBP به پردازنده منتقل کند.
ABB PM590-ETH می تواند حسابی در زمان واقعی را بر روی داده های جمع آوری شده انجام دهد و منطق کنترل را بر اساس برنامه منطق نوشته شده توسط کاربر اجرا کند.
ABB PM590-ETH می تواند نتایج عملیات را به سیگنال های کنترل تبدیل کند و محرک ها را از طریق ماژول های I/O هدایت کند تا تنظیم فرایند تولید را تحقق بخشد.
ABB PM590-ETH می تواند داده ها را در سیستم SCADA یا رایانه میزبان از طریق رابط اترنت بارگذاری کند و دستورات کنترل از راه دور را همزمان دریافت کند. به صورت محلی ، می تواند از طریق صفحه نمایش و صفحه نمایش صفحه نمایش و عملکرد وضعیت را تحقق بخشد.
ABB PM590-ETH می تواند از داده های کلیدی از طریق باتری ، برنامه ذخیره سازی و پارامترهای پیکربندی در کارت حافظه پشتیبان تهیه کند و از بروزرسانی سیستم عامل در سایت پشتیبانی کند.
کاربرد محصول
ABB PM590-ETH 1SAP150000R0271 می تواند به طور گسترده ای در صنعت تولید ، صنعت انرژی ، زیرساخت ها ، محیط سخت و غیره مورد استفاده قرار گیرد.
صنعت تولید:
کنترل اتوماسیون خط تولید (مانند مونتاژ خودرو ، ماشینکاری) ، برای تحقق پیوند تجهیزات و تنظیم پارامتر فرآیند.
صنعت انرژی:
کنترل واحد در میدان های برق ، نفت و گاز (مانند ژنراتورها ، واحدهای پمپاژ) ، دسترسی به سیستم اعزام از طریق پروتکل IEC60870-5-104.
زیرساخت ها:
کنترل فرآیند در تصفیه آب و کارخانه های تصفیه خانه فاضلاب ، حمایت از نظارت از راه دور و تشخیص گسل.
محیط سخت:
نسخه XC برای اطمینان از عملکرد پایدار برای متالورژی ، صنایع شیمیایی و سایر دمای بالا ، رطوبت بالا یا محیط خورنده مناسب است.
پارامتر محصول
موارد زیر ABB PM590-ETH 1SAP150000R0271 جزئیات ماژول پردازنده است.
| پارامتر |
مشخصات |
| ورودی برق |
24 ولت DC (-15 ~+20 ٪) ، با محافظت از قطبیت معکوس. اتصال ترمینال بهار 5 پین قابل جدا شدن |
| مصرف فعلی |
150mA (24 ولت DC) |
| پردازنده و سرعت |
پردازنده 32 بیتی Freescale Arm ، 400 مگاهرتز زمان چرخه 33 دقیقه برای دستورالعمل های باینری: 0.002 میکرون دستورالعمل 34 شناور: 0.004 میکرون |
| خاطره |
حافظه برنامه: 2MB (Flash EPROM + RAM) حافظه داده: 3072KB (از جمله بافر 1536kb) |
| ظرفیت I/O |
حداکثر 10 ماژول انبساط: 320 ورودی/خروجی دیجیتال هر یک ، 160 ورودی/خروجی آنالوگ هر کدام |
| رابط های ارتباطی |
1x اترنت (10/100 Base-TX ، RJ45) 2x RS-232/485 1x FBP |
| پروتکل های ارتباطی |
اترنت TCP/IP ، سرور وب ، SNTP ، IEC60870-5-104 ، Modbus ، CS31 |
| زبانهای برنامه نویسی |
ST ، IL ، FBD ، LD ، SFC ، CFC (مطابق با استاندارد IEC 61131-3) |
| دمای کار (نسخه استاندارد) |
0 ° C ~+60 ° C (نصب افقی) ، 0 درجه سانتیگراد ~+40 درجه سانتیگراد (نصب عمودی) دمای ذخیره سازی: -40 ° C ~+70 درجه سانتیگراد |
| سازگاری الکترومغناطیسی |
مصونیت ESD: تخلیه هوا 8kv ، تخلیه تماس 6kV مصونیت افزایش: منبع تغذیه 1KV (خط به زمین) |
| سازگاری پایه ترمینال |
TB511 (1 ماژول ارتباطی) TB521/TB523 (2 ماژول ارتباطی) TB541 (4 ماژول ارتباطی) |
