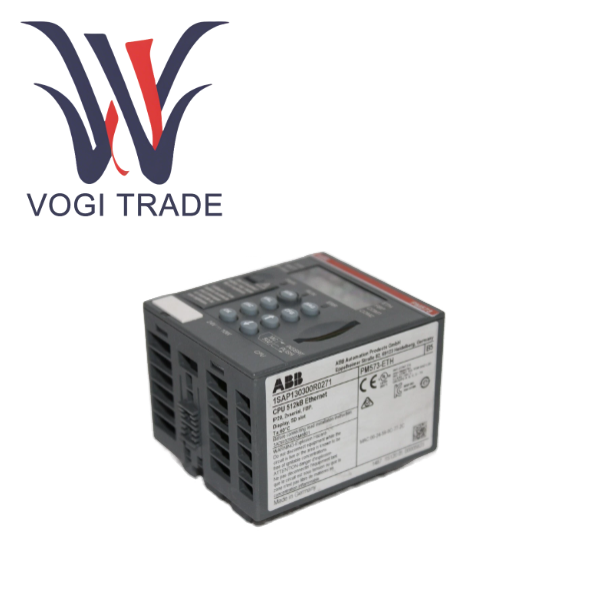

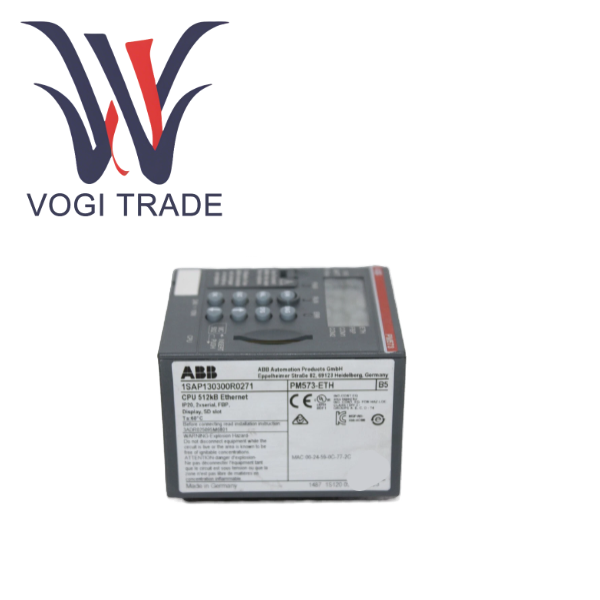

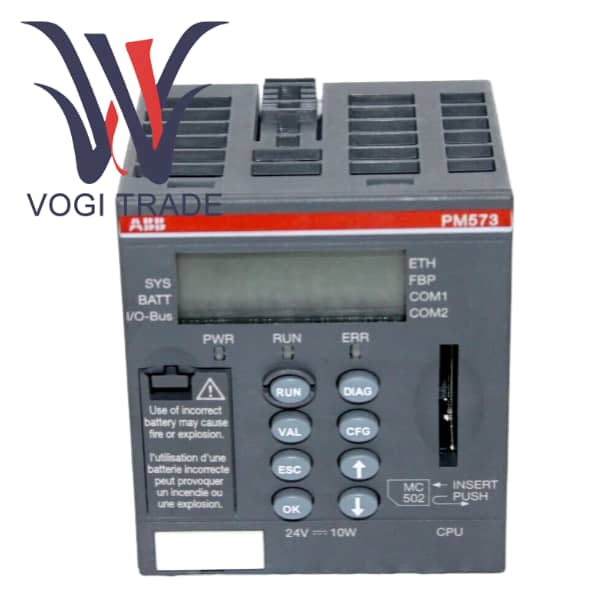

ABB PM573-ETH 1SAP130300R0271

بررسی اجمالی محصول

PM573-ETH یک ماژول واحد پردازش مرکزی (CPU) واسط اترنت با کارایی بالا و یکپارچه در کنترلرهای منطقی قابل برنامه ریزی سری ABB AC 500 است. 1SAP130300R0271 به عنوان مغز اصلی سیستم اتوماسیون AC 500، مسئول اجرای برنامه های کنترلی نوشته شده توسط کاربران، مدیریت تبادل داده های ورودی/خروجی و انجام کلیه وظایف ارتباطی داخلی و خارجی است.

این ماژول متعلق به خانواده PM57x در سری AC 500 است و برای کاربردهای متوسط ​​تا رده بالا قرار گرفته است. متمایزترین ویژگی این است که یک پورت اترنت 10/100 مگابیت بر ثانیه را روی برد ادغام می کند و اتصال شبکه با سرعت بالا را بدون اشغال اسلات های ماژول ارتباطی اضافی امکان پذیر می کند. این امر PM573-ETH را به گزینه ای ایده آل برای پروژه های اتوماسیون کوچک و متوسط ​​تبدیل می کند که به قابلیت های پردازش قدرتمند، ظرفیت I/O غنی و ارتباطات استاندارد اترنت نیاز دارند. 1SAP130300R0271 عملکرد، عملکرد و هزینه را کاملا متعادل می کند و سنگ بنای ساخت سیستم های کنترل صنعتی مدرن و متصل به هم است.

ویژگی های عملکردی محصول

عملکرد پردازشی قدرتمند

سرعت اجرای دستورالعمل بولی در سطح زیر میکروثانیه PM573-ETH چرخه اسکن بسیار کم را تضمین می کند، حتی زمانی که با منطق پیچیده در هم قفل شدن یا شمارش/پالس خروجی با سرعت بالا سروکار دارید، که الزامات دقیق زمان واقعی را برآورده می کند.

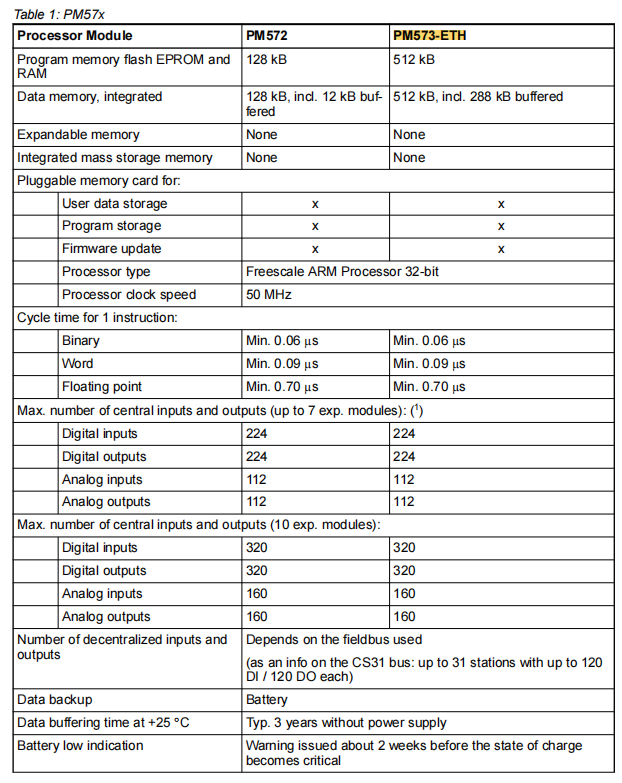

فضای برنامه و حافظه داده 512 کیلوبایتی برای قرار دادن آیتم‌های کنترلی نسبتاً پیچیده، از جمله برنامه‌های نوشته شده به زبان‌های مختلف IEC 61131-3 مانند متن ساختاریافته و نمودارهای بلوک عملکردی، و همچنین حجم زیادی از داده‌ها و فرمول‌های فرآیند، کافی است.

اترنت یکپارچه با مقیاس پذیری ارتباطی عالی

پورت اترنت داخلی مزیت اصلی آن است. 1SAP130300R0271 از پروتکل های صنعتی اصلی مانند TCP/IP، Modbus TCP و EtherNet/IP پشتیبانی می کند و برای

برنامه نویسی مهندسی، برنامه نویسی و تشخیص آنلاین/آفلاین سریع و کارآمد از طریق نرم افزار Automation Builder یا Control Builder M.

ادغام HMI/SCADA، ارتباط بدون درز با هر صفحه نمایش لمسی یا سیستم نظارتی که از پروتکل های استاندارد پشتیبانی می کند.

یک عملکرد وب سرور اختیاری در دسترس است که امکان نظارت از راه دور وضعیت PLC را از طریق یک مرورگر وب استاندارد فراهم می کند.

ارتباط PLC به PLC امکان تبادل داده با سرعت بالا با سایر AC 500 یا PLCS شخص ثالث را فراهم می کند.

قابلیت گسترش بی‌نظیر 1SAP130300R0271 را قادر می‌سازد تا یک اترنت داخلی داشته باشد و در عین حال ظرفیت گسترش حداکثر چهار ماژول ارتباطی خارجی را حفظ کند. این به این معنی است که یک سایت PM573-ETH می‌تواند به طور همزمان 1 داخلی + 4 داخلی = 5 کانال ارتباطی مستقل داشته باشد. PM573-ETH می تواند به راحتی یک شبکه ترکیبی پیچیده با یکپارچه سازی اترنت، PROFIBUS، CANopen و Modbus RTU بدون نیاز به دستگاه های دروازه اضافی بسازد.

قابلیت های پردازش I/O غنی

تا 224 نقطه دیجیتال و 112 نقطه آنالوگ ورودی/خروجی محلی/گسترده را پشتیبانی می‌کند و CPU را قادر می‌سازد تا مستقیماً خط تولید یا واحد پردازش در مقیاس قابل‌توجه را کنترل یا نظارت کند و نیاز به I/O از راه دور را کاهش دهد.

محدوده صنعت قابل اجرا

PM573-ETH با عملکرد متعادل و قابلیت های ارتباطی قدرتمند خود برای طیف وسیعی از زمینه های اتوماسیون صنعتی مناسب است.

تولید مکانیکی، خطوط بسته بندی پیچیده، خطوط مونتاژ و میزهای آزمایش.

صنعت غذا و نوشیدنی به کنترل دقیق فرآیند و مدیریت فرمول در فرآیندهایی مانند پر کردن، مخلوط کردن و استریل کردن نیاز دارد.

تصفیه آب و فاضلاب، کنترل گروه های ایستگاه پمپاژ، سیستم های دوز و واحدهای تصفیه غشایی.

سیستم های کنترل کمکی برای نیروگاه های برق آبی کوچک، مزارع فتوولتائیک/بادی و اتوماسیون پست ها در بخش انرژی.

کنترل کننده اصلی BAS برای مجتمع های تجاری بزرگ در اتوماسیون ساختمان.

PM573-ETH 1SAP130300R0271 را می توان در هر شرایطی که به یک راه حل PLC قابل اعتماد با قابلیت های پردازش قدرتمند، I/O غنی و اتصالات اترنت آماده برای استفاده نیاز دارد، استفاده کرد.
