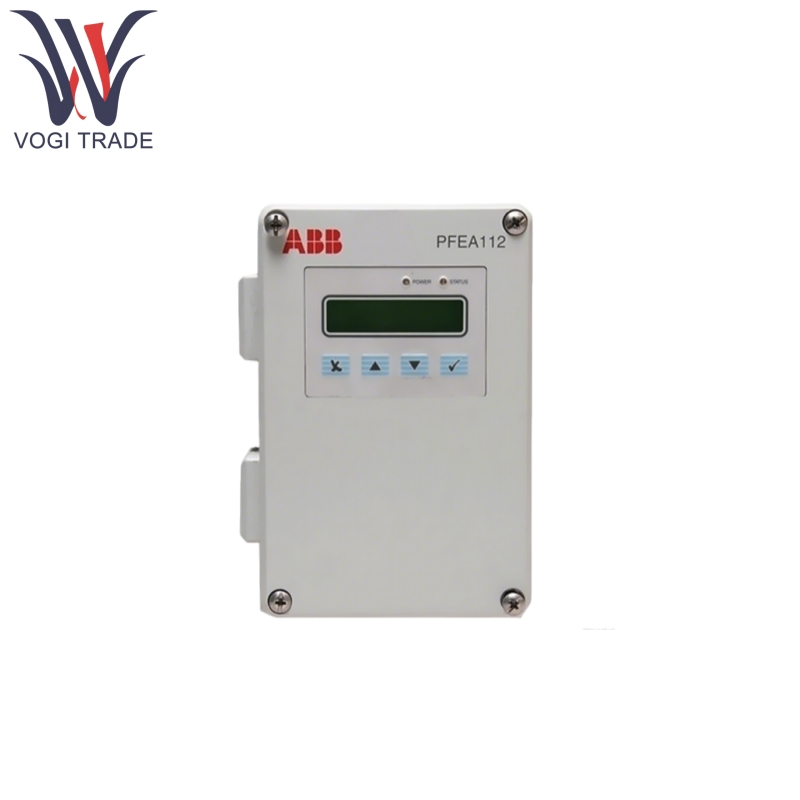

مارک: ABBتوضیحات: الکترونیک تنششرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB PFEA112-65 3BSE050091R65 یک معماری پردازنده RISC 32 بیتی همراه با یک طراحی مدولار را برای دستیابی به کنترل تنش حلقه بسته از مواد مداوم مانند کویل و سیم به تصویب می رساند. عملکرد اصلی آن جمع آوری داده های تنش در زمان واقعی از طریق سنسورها و سیگنال های کنترل خروجی بر اساس الگوریتم های از پیش تعیین شده است تا اطمینان حاصل شود که این ماده تنش پایدار را در طول پردازش حفظ می کند ، از این طریق از نقص کیفیت یا خرابی تجهیزات ناشی از نوسانات تنش جلوگیری می کند.
| ساخت |
ابهام |
| شماره مدل |
PFEA112-65 |
| شماره سفارش |
3BSE050091R65 |
| کاتالوگ |
- |
| کشور مبداء |
سوئیس |
| کد HS |
8451900000 |
| بعد |
18*10*4cm |
| وزن |
1 کیلوگرم |
ویژگی های محصول
ABB PFEA112-65 3BSE050091R65 دارای یک ADC با دقت 16 بیتی است ، با وضوح اندازه گیری تنش 0.01 KN و دقت کنترل تا 0.1 ٪ FS (در مقیاس کامل) ، و آن را برای برنامه های مربوط به مواد حساس به تنش ، مانند پوشش باتری لیتیوم-یون و برش نوری ، ایده آل می کند.
ABB PFEA112-65 3BSE050091R65 از الگوریتم های مختلف ، از جمله کنترل PID و کنترل گشتاور مستقیم (DTC) پشتیبانی می کند و امکان پیکربندی پارامتر انعطاف پذیر را بر اساس خصوصیات مواد (مدول خاصیت خاصیت ، ضخامت) و الزامات فرآیند فراهم می کند.
ABB PFEA112-65 3BSE050091R65 با رابط های MODBUS RTU ، PROFIBUS DP و Ethernet/IP استاندارد می شود و امکان برقراری ارتباط یکپارچه با رایانه های سطح بالا ، PLC ها و درایوها را برای کنترل کامل هماهنگی سیستم فراهم می کند.
ABB PFEA112-65 3BSE050091R65 مسکن دارای امتیاز محافظت از IP65 است که عملکرد پایدار در دامنه دمای گسترده از -20 درجه سانتیگراد تا +60 درجه سانتیگراد را تضمین می کند. همچنین دارای حفاظت بیش از حد ، محافظت از مدار کوتاه و سرکوب افزایشی است و آن را برای محیط های سخت صنعتی با آلودگی گرد و غبار یا روغن مناسب می کند.
ABB PFEA112-65 3BSE050091R65 از حداکثر دو ورودی سلول بار پشتیبانی می کند ، سازگار با سنسورهای چرخشی و تنش ثابت ، و می تواند کانال های ورودی/خروجی آنالوگ (به عنوان مثال ، 4-20mA ، سیگنال های 0-10V) را از طریق ماژول های گسترش برای پاسخگویی به نیازهای فرآیند پیچیده گسترش دهد.
محصول با استفاده از اصل
ABB PFEA112-65 3BSE050091R65 می تواند سیگنال های تنش مواد را در زمان واقعی از طریق سنسورهای تنش فشار سنج نصب شده بر روی رول های راهنما یا رول های شناور جمع آوری کند و آنها را برای ورود به ماژول به سیگنال های ولتاژ سطح MV تبدیل کند.
این دستگاه دارای یک ADC داخلی برای تبدیل سیگنال های آنالوگ به سیگنال های دیجیتال ، با استفاده از یک الگوریتم فیلتر کالمن برای از بین بردن تداخل نویز است.
پردازنده با استفاده از الگوریتم های PID یا DTC ، مقدار کنترل را بر اساس انحراف بین مقدار تنش هدف از پیش تعیین شده و مقدار اندازه گیری شده محاسبه می کند.
این می تواند سیگنال ها را از طریق PWM یا خروجی آنالوگ به درایو کنترل کند ، سرعت موتور یا گشتاور ترمز را برای دستیابی به تعادل تنش پویا تنظیم کند.
این پشتیبانی از یک رابط HMI محلی (اختیاری) و پیکربندی پارامتر از راه دور ، امکان نمایش در زمان واقعی منحنی های تنشی ، سیاهههای زنگ هشدار و ارائه عملکرد قبل از هشدار (هشدار محدودیت تنش) را فراهم می کند.
Pپارامتر
در اینجا ABB PFEA112-65 3BSE050091R65 واحد اتصال برای جزئیات صفحه آنالوگ است.
| مورد پارامتری |
مقدار مشخصه |
| منبع تغذیه |
24VDC (15 ±)) |
| مصرف برق |
≤15w |
| نوع سیگنال ورودی |
سلول بار (MV/V) ، آنالوگ (0-10V/4-20mA) |
| نوع سیگنال خروجی |
پالس PWM ، آنالوگ (0-10V) ، دیجیتال (رله) |
| پروتکل ارتباطی |
Modbus ، Profibus ، اترنت/IP |
| دامنه دمای عملیاتی |
-20 ℃ تا +60 |
| دامنه دمای ذخیره |
-40 ℃ تا +70 |
