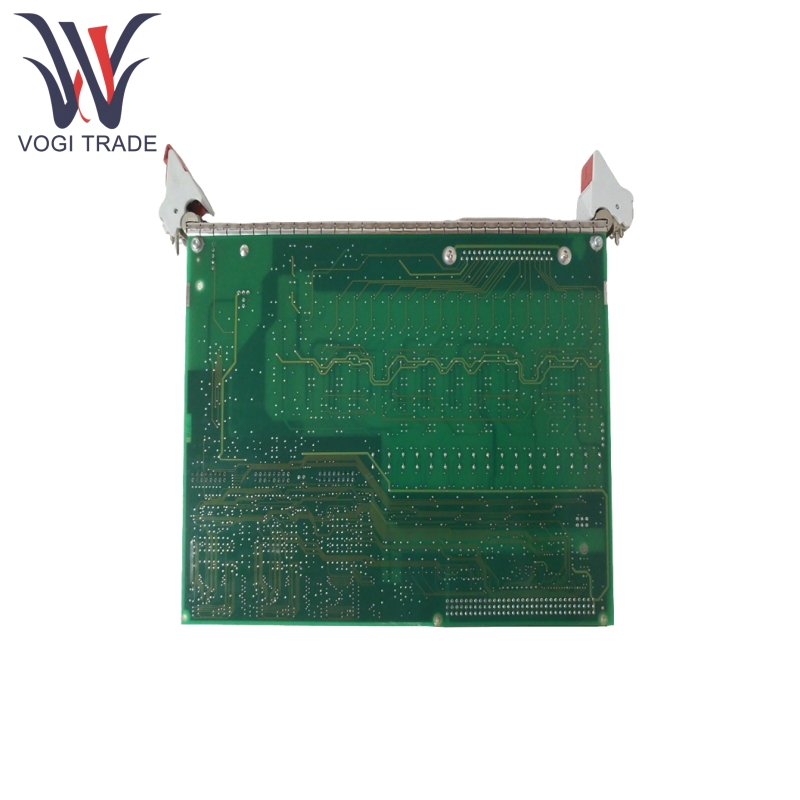

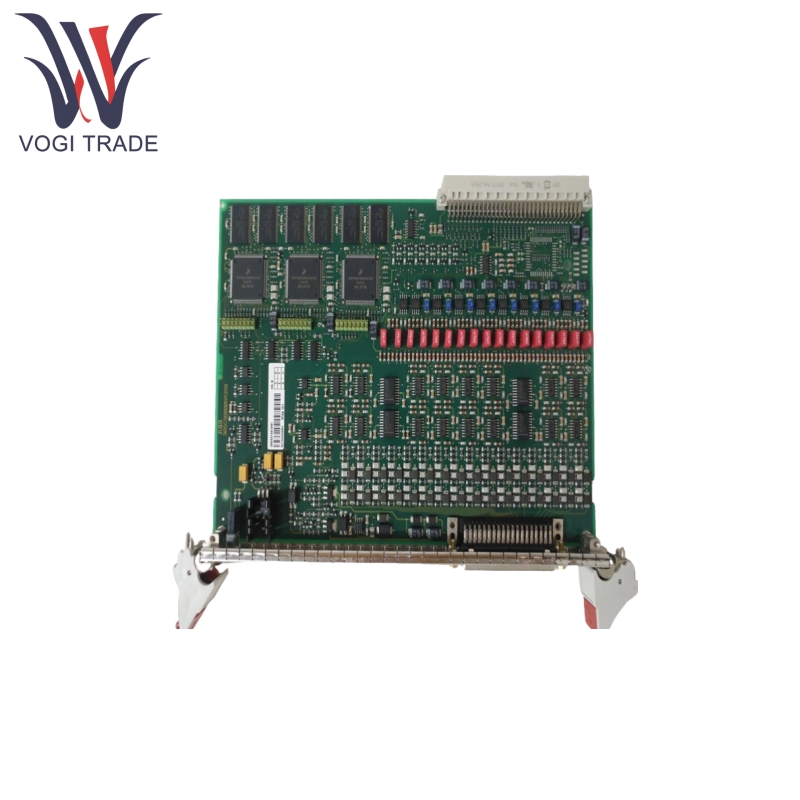

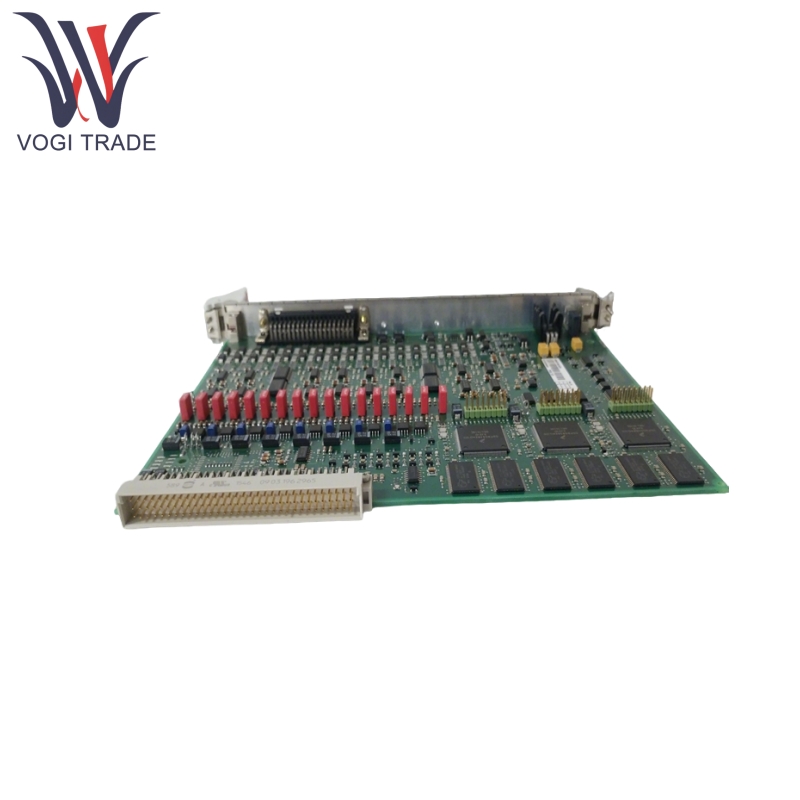

مارک: ABBتوضیحات: صفحه پردازش سیگنالشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنABB PFBK164 EXC3BSE000469R1 عمدتاً برای تبدیل سیگنال های دیجیتال به سیگنال های آنالوگ استاندارد (مانند ولتاژ جریان 4-20mA یا 0-10 ولت) برای دستیابی به کنترل دقیق محرک ها استفاده می شود.
| ساخت |
ابهام |
| شماره مدل |
PFBK164 |
| شماره سفارش |
EXC3BSE000469R1 |
| کاتالوگ |
- |
| کشور مبداء |
سوئیس |
| کد HS |
8517799000 |
| بعد |
12*12*8cm |
| وزن |
0.6 کیلوگرم |
ویژگی های محصول
ABB PFBK164 EXC3BSE000469R1 از وضوح 12 بیتی یا 16 بیتی پشتیبانی می کند ، از ثبات و صحت سیگنال های خروجی آنالوگ و برآورده کردن نیازهای دقیق برای کنترل دقت در محیط های صنعتی پشتیبانی می کند.
ABB PFBK164 EXC3BSE000469R1 یک رابط DP PROFIBUS را ادغام می کند ، و از تبادل داده های پر سرعت با سیستم های PLC و DCS (حداکثر 12 مگابیت در ثانیه) پشتیبانی می کند ، در حالی که با پروتکل RTU Modbus سازگار است (به یک تبدیل کننده نیاز دارد).
ABB PFBK164 EXC3BSE000469R1 پشتیبانی بیش از حد ، گرمای بیش از حد ، محافظت از اتصال کوتاه ، می تواند وضعیت ماژول را در زمان واقعی و ناهنجاری بازخورد از طریق چراغ های نشانگر LED کنترل کند.
ABB PFBK164 EXC3BSE000469R1 این سیستم را قادر می سازد تا بتواند گرم شود و امکان نگهداری/به روزرسانی سیستم را بدون وقفه در سیستم فراهم می کند. در یک محفظه فلزی قرار دارد که مقاومت EMI قوی را فراهم می کند و برای استفاده در محیط های صنعتی سخت مناسب است.
محصول با استفاده از اصل
PFBK164 EXC3BSE000469R1 فرمان دیجیتالی را از کنترلر از طریق Profibus DP از بین می برد ، از طریق مبدل داخلی دیجیتال به آنالوگ (DAC) به حالت آنالوگ تبدیل می شود و از طریق مدار تهویه آن را به محرک منتقل می کند.
PFBK164 EXC3BSE000469R1 از پروتکل DP Profibus پیروی می کند و از یک حالت ارتباطی مستر برده استفاده می کند ، جایی که استاد به طور دوره ای برده را رأی می دهد ، دستورات کنترل را می فرستد و اطلاعات وضعیت را می خواند. قاب ارتباطی شامل بیت شروع ، زمینه داده ، بیت برابری و بیت توقف برای اطمینان از یکپارچگی داده ها است.
در سناریوهای با قابلیت اطمینان بالا ، PFBK164 EXC3BSE000469R1 می تواند از طریق پیوندهای DP Dual Profibus به کنترل کننده های اضافی متصل شود. در صورت خرابی لینک اصلی ، به طور خودکار به لینک پشتیبان تغییر می کند تا از وقفه های کنترل جلوگیری شود.
پارامتر محصول
جزئیات زیر برای صفحه پردازش سیگنال ABB PFBK164 EXC3BSE000469R1 است.
سیگنال دیجیتال: دستورات کنترل 16 بیتی را از طریق Profibus DP دریافت می کند (دامنه 0-27648)
منبع تغذیه: 12-48VDC (ورودی ولتاژ گسترده ، Ripple ≤10 ٪) ، مصرف برق ≤3.5W
جریان: 4-20mA (مقاومت بار ≤500Ω) یا 0-20mA (مقاومت بار ≤1000Ω)
ولتاژ: 0-10 ولت (مقاومت بار ≥200kΩ)
منبع تغذیه و ولتاژ جداسازی کانال سیگنال ≥1000VDC ، قابلیت حفاظت از افزایش تا 100A (10/700μs)
دما: -20 درجه سانتیگراد تا 50 درجه سانتیگراد (کار) ، -40 درجه سانتیگراد تا +85 درجه سانتیگراد (ذخیره سازی)
رطوبت: 5 ٪ -95 ٪ RH (بدون تراکم)
