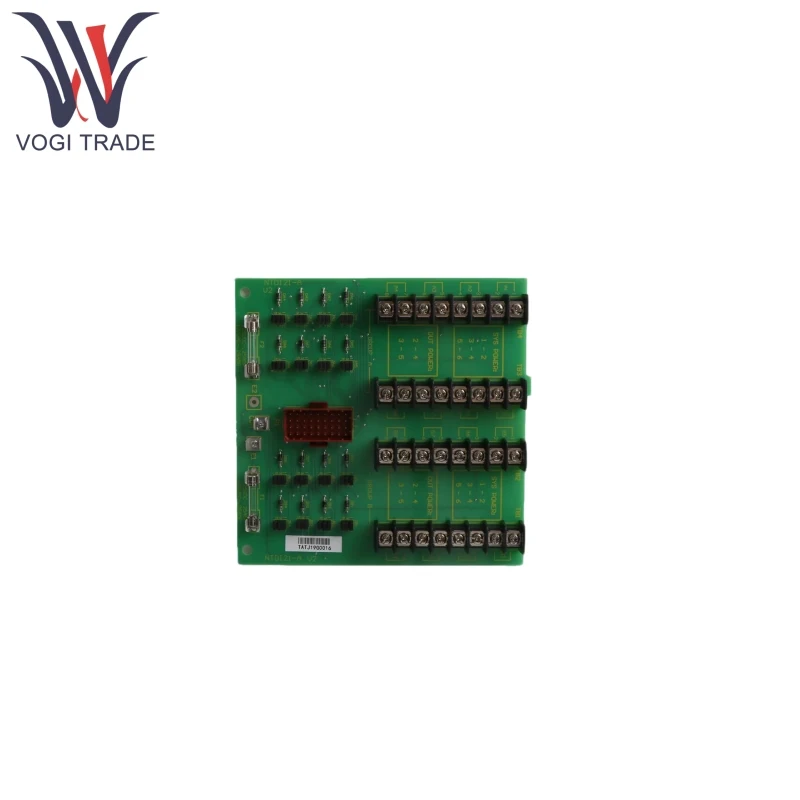

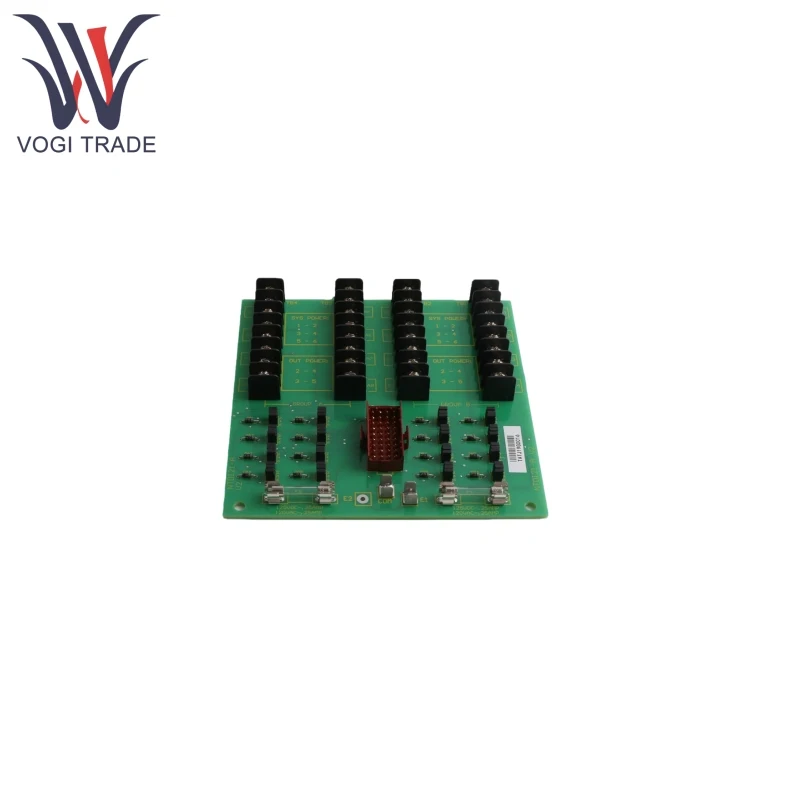

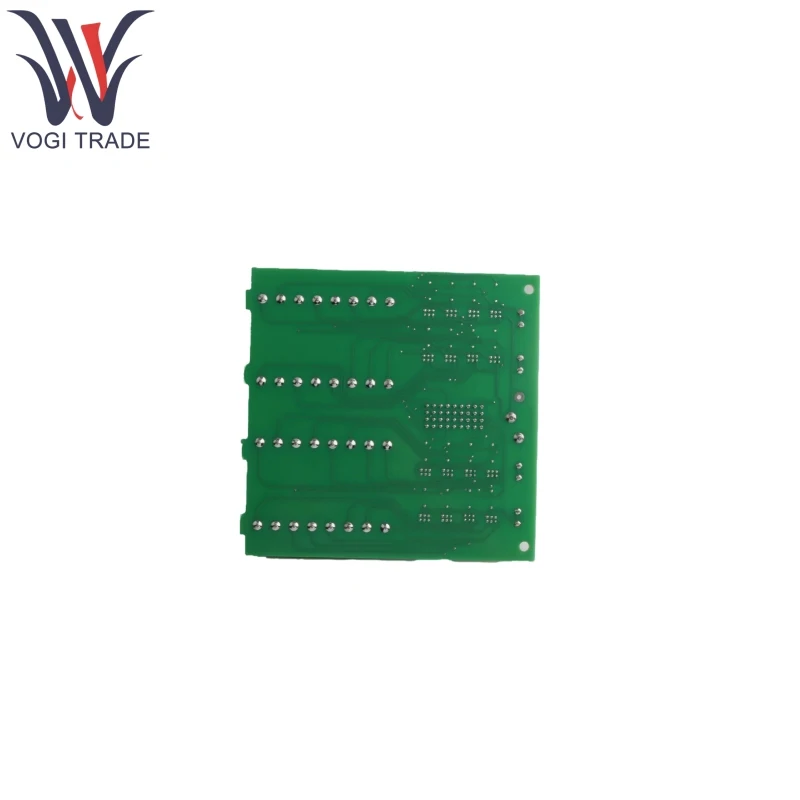

ABB NTDI21-A

ویژگی های محصول

ABB NTDI21-A از دو گروه از 16 کانال ورودی دیجیتال پشتیبانی می کند که هر گروه از 8 کانال جدا شده مستقل تشکیل شده است. در میان اینها ، 12 کانال کاملاً منزوی هستند ، در حالی که 2 جفت باقیمانده یک خط مثبت مشترک دارند.

ABB NTDI21-A دارای 16 شاخص وضعیت LED داخلی است که وضعیت زمان واقعی سیگنال های ورودی را نشان می دهد و تشخیص سریع گسل را تسهیل می کند.

ABB NTDI21-A دارای 2500 جداسازی الکتریکی VRMS است که به طور موثری از تداخل خارجی و اختلافات بالقوه زمین جلوگیری می کند.

ABB NTDI21-A از 5 کیلو ولت محافظت می کند ، قادر به تحمل افزایش ولتاژ گذرا گذرا است.

ABB NTDI21-A دارای یک طراحی ترمینال قابل جابجایی است که از تعویض سوپ گرم پشتیبانی می کند و امکان نگهداری از پایانه های معیوب را بدون خاموش کردن فراهم می کند.

ABB NTDI21-A مکانیسم قفل مکانیکی ارتباط ایمن بین ماژول و راه آهن DIN را تضمین می کند و از قطع تصادفی جلوگیری می کند.

ABB NTDI21-A از پروتکل ارتباطی Profibus DP/PA پشتیبانی می کند و ادغام یکپارچه را در سیستم های کنترل مانند ABB 800XA امکان پذیر می کند. این سازگار با انواع مختلف سیگنال ورودی ، از جمله مخاطبین خشک ، خروجی ترانزیستور و سطح TTL است.

محصول با استفاده از اصل

سیگنال های دیجیتالی دستگاه های میدانی از طریق پایانه های پیچ به ABB NTDI21-A وصل می شوند ، با هر گروه از 8 کانال از طریق مدارهای مستقل به کنترل کننده DCS منتقل می شوند. سیگنال های ورودی به صورت نوری جدا شده و سپس توسط مدار پردازنده به سطح منطقی قابل تشخیص توسط کنترلر تبدیل می شوند.

هر کانال با یک چراغ نشانگر LED مطابقت دارد. یک چراغ سبز پایدار نشان می دهد که سیگنال بسته است (روشن) ، در حالی که یک چراغ تاریک نشان می دهد که باز است (خاموش). هنگامی که یک ناهنجاری سیگنال رخ می دهد ، نور نشانگر چشمک می زند یا تاریک می شود و به سرعت در یافتن نقطه گسل کمک می کند.

ABB NTDI21-A می تواند از طریق اتصال P3 به اتوبوس انبساط I/O وصل شود تا سیگنال های دیجیتالی را به کنترلر منتقل کند. همچنین از پروتکل DP ProfiBus پشتیبانی می کند و ارتباط با سایر دستگاه های FieldBus را امکان پذیر می کند.

پارامتر محصول

جزئیات زیر برای صفحه ترمینال ABB NTDI21-A است.
